Автоматичний пробовідбірник зерна ФАЄТОН

Автоматичні пробовідбірники зерна компанії TPLG, Франція:

МОДЕЛЬ ПРОБОВІДБІРНИКА

Портальний автоматичний
пробовідбірник зерна ФАЄТОН

Портальний автоматичний пробовідбірник зерна ФАЄТОН призначений для відбору проб зерна та інших сипучих продуктів з автотранспорту, автоцистерн та залізничних вагонів. Широкий модельний ряд портальних пробовідбірників ФАЄТОН включає моделі, що відрізняються:

- по довжині: 4 стандартні моделі - 4012/4016/4020 та 4024, з габаритною довжиною поздовжніх рейок 12/16/20 та 24 метри відповідно;
- по ширині: моделі пробовідбірників для одного або двох шляхів проїзду транспорту;
- по висоті: пробовідбірники для автотранспорту чи залізничних вагонів.

Конкретна модель пробовідбірника враховує ці три параметри, наприклад: Портальний пробовідбірник зерна для автотранспорту для 2-х шляхів проїзду Фаетон 4020. Цей пробовідбірник довжиною 20м. може бути встановлений, наприклад, над 2-ма паралельними платформами автомобільних ваг і обслуговуватиме 2 потоки транспорту на обох вагових платформах.

Портальний автоматичний пробовідбірник зерна ФАЄТОН розрахований на постійну інтенсивну експлуатацію та рекомендується до застосування насамперед у портових та великих перевалочних елеваторах, маслозаводах та млинових комплексах з постійним інтенсивним вантажопотоком.

Конструкція пробовідбірника визначає його прямокутну зону відбору та вертикальний рух щупа, що забезпечує високу точність та максимальну силу проникнення щупа в насип. Щуп пробовідбірника пробиває до дна навіть ущільнене зерно в залізничних вагонах, що гарантує взяття достовірної проби зерна по всій висоті насипу, навіть якщо вона понад 4 метри. Каретка пробовідбірника переміщається поперечною рейкою, яка у свою чергу рухається по поздовжнім напрямним і, таким чином, у цього пробовідбірника взагалі немає мертвих зон усередині прямокутної зони відбору проб - він візьме пробу з будь-якої точки вагона або кузова автомобіля.

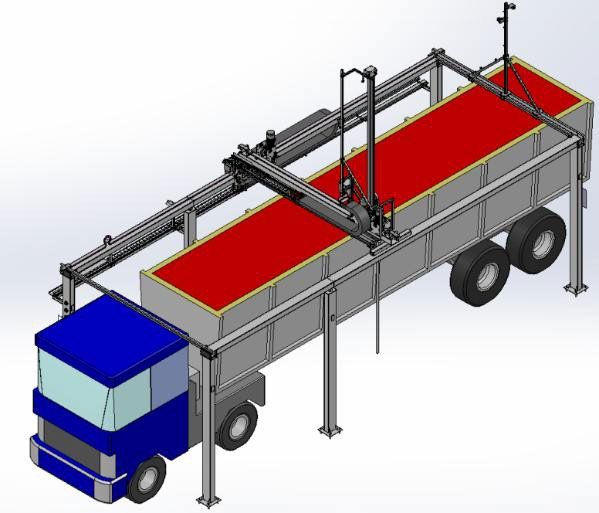

Портальний пробовідбірник зерна ФАЄТОН
для автотранспорту

Портальний пробовідбірник зерна ФАЄТОН ВАГОН
для залізничних вагонів

Система управління
якістю

ПОРТАЛЬНИЙ ПРОБОВІДБІРНИК ДЛЯ АВТОТРАНСПОРТУ І Ж/Д ВАГОНІВ

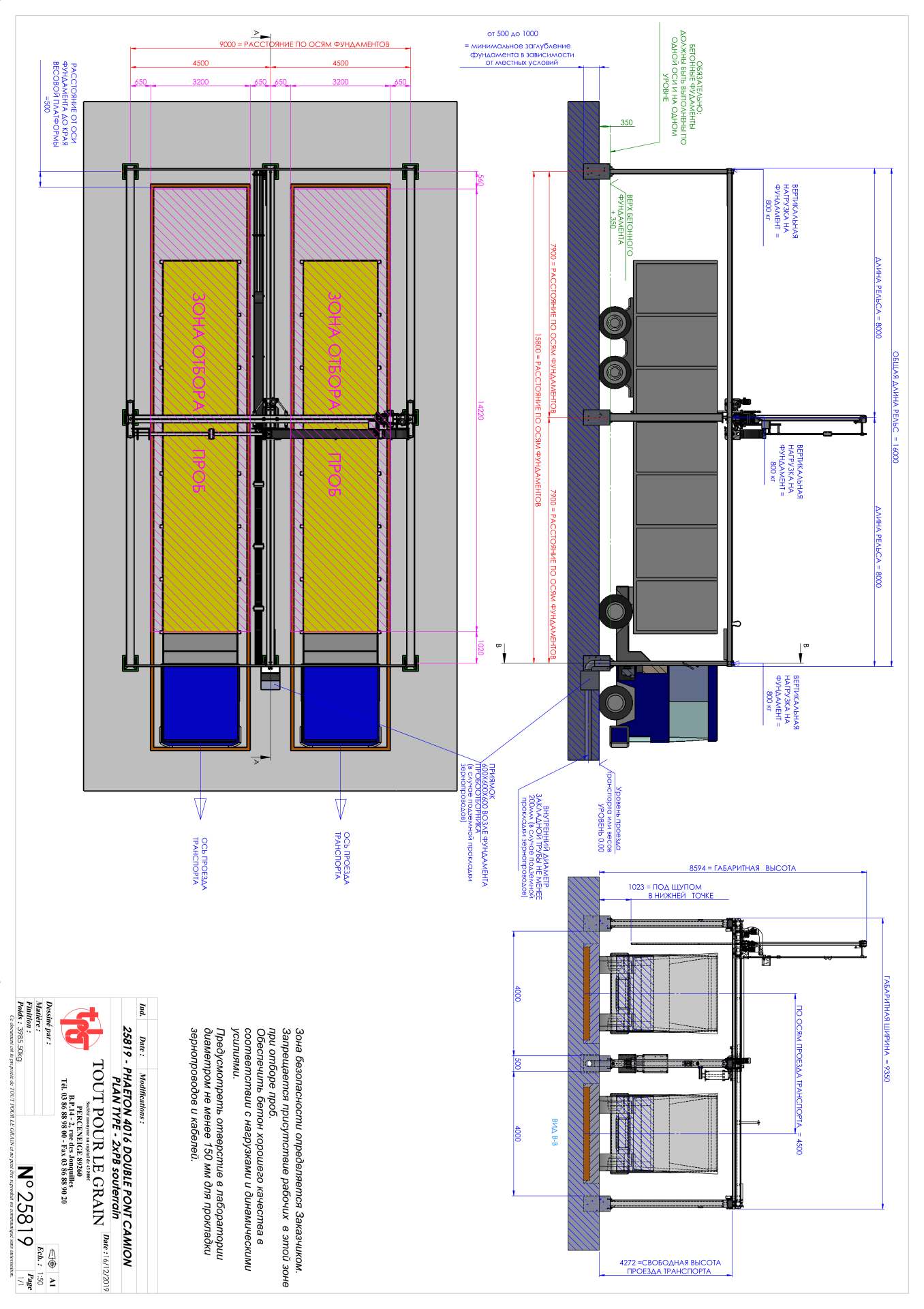

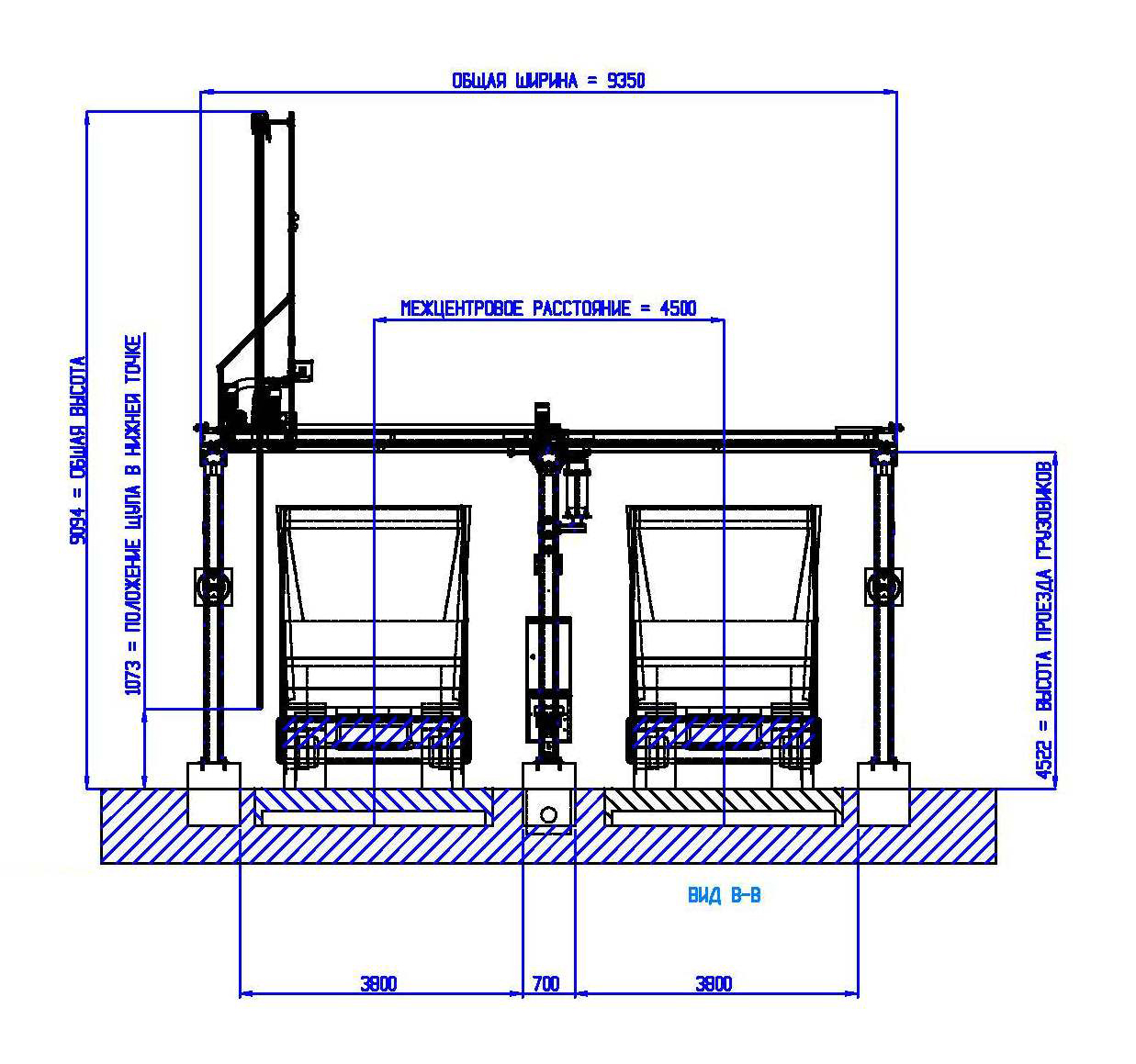

Портальний автомобільний пробовідбірник зерна ФАЄТОН
для 2-х шляхів проїзду автотранспорту:

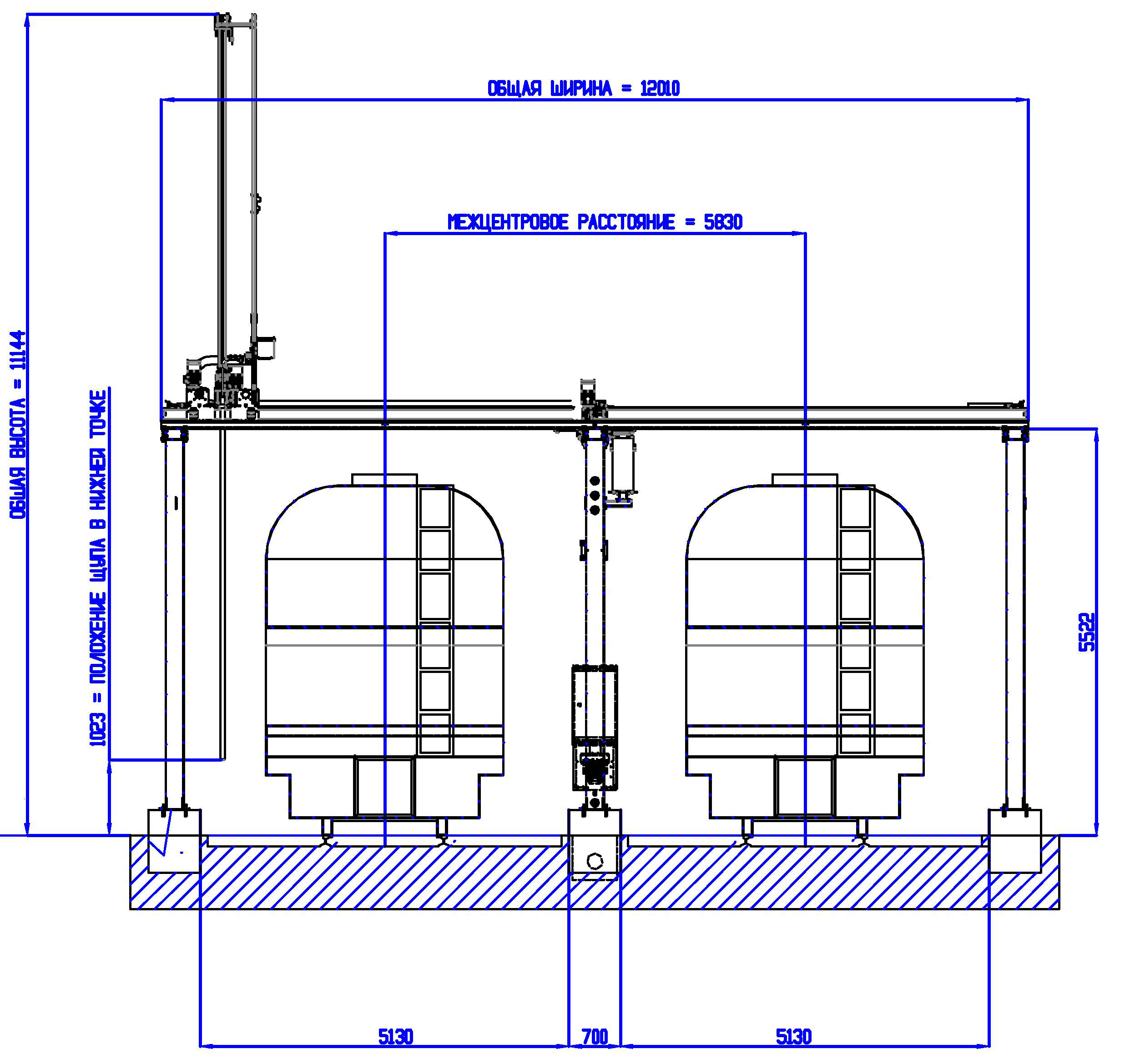

Портальний залізничний пробовідбірник зерна ФАЄТОН для 2-х залізничних колій:

ТЕХНІЧНИЙ ОПИС

ПОРТАЛЬНИЙ АВТОМАТИЧНИЙ ПРОБОВІДБІРНИК ЗЕРНА ФАЄТОН

КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ХАРАКТЕРИСТИКИ, ОПЦІЇ І КОНКУРЕНТНІ ПЕРЕВАГИ:

Базовая стандартная комплектация портального пробоотборника зерна ФАЭТОН

Повністю оцинкована конструкція пробовідбірника;

6 / 9 опорних стійок для моделей ФАЕТОН 4012 та ФАЕТОН 4016, 8 / 12 опорних стійок для моделей 4020 та 4024 (моделі для одного/двох шляхів проїзду транспорту відповідно);

Поздовжні рейки завдовжки 12/16/20/24м для моделей 4012/4016/4020/4024 відповідно;

Поперечна рейка з кареткою та головкою пробовідбірника (довжина поперечної рейки під один або два проїзди транспорту);

Двопоточний каротажний щуп із нержавіючої сталі довжиною 4,4м для автомобільного та 5,45м для залізничного пробовідбірника;

Кабелеукладачі вздовж поздовжньої та поперечної рейок для зернопроводів та електрокабелів;

Основна турбіна потужністю від 2,2 кВт;

Додаткова турбіна для нагнітання повітря у двопотоковий каротажний щуп потужністю 1,7 кВт;

Функція продування турбіни та зернопроводів у базовій комплектації;
У разі потреби оператор може увімкнути основну турбіну, не пересуваючи пробовідбірник і не запускаючи цикл відбору проб.
Ця функція може застосовуватися, наприклад, для додаткового прочищення зернопроводів при зміні культур або, якщо пробовідбірником довго не користувалися, для продування конденсату, у разі його скупчення.

Електрична шафа на одній із опорних стійок;

Мотор-редуктори IP 55;

Система "доторкання дна кузова";
Щоб взяти пробу в ручному режимі, оператор встановлює щуп над певною точкою відбору, після чого натискає на пульті одну кнопку "Старт циклу відбору". Щуп поринає в зерно і забирає пробу по всій висоті кузова, коли щуп упирається в дно кузова, електроніка відзначає збільшення напруги та автоматично інвертує рух.
Таким чином, система «доторкання дна кузова» гарантує взяття проби по всій висоті кузова та спрощує роботу оператора (не потрібно тримати кнопку опустити щуп, на око визначати глибину занурення щупа та тримати кнопку підняти щуп).

Харчовий антистатичний зернопровід Ø50мм;

Комплект кабелів для відстані доставки проби 30м
(опціонально – до 600м);

Анкерні болти для кріплення опорних стійок на бетонний фундамент.

Портальный автоматический пробоотборник зерна ФАЭТОН 4020Х2

Портальный пробоотборник зерна ФАЭТОН 4020Х2

Пульт управления пробоотборником - автоматический режимрежим

Пульт управления пробоотборником - диагностика

Пульт управления пробоотборником - ручной режим

Пульт управления пробоотборником - режим записи

Пульт управления пробоотборником - настройки

Пульт управления пробоотборником - главное меню

Багатофункціональний джойстиковий пульт керування з Touch Screen панеллю

дозволяє не тільки керувати, а й налаштовувати безліч параметрів та функцій пробовідбірника, а також діагностувати його роботу. Деякі функції:

Інтуїтивно зрозумілий інтерфейс із вибором мови - у тому числі українська та російська мови;

Меню налаштувань дозволяє оптимізувати та відрегулювати параметри роботи під конкретні умови та вимоги Замовника, наприклад:
- зміна сили проникнення щупа;
- зміна швидкості роботи пробовідбірника;
- зміна часу роботи турбіни;
- налаштування автоматичної роботи додаткового обладнання - гомогенізатора, дільника, світлофорів і т.д.

Ручний режим роботи;

Автоматичний режим роботи;

Режим запису - дозволяє запрограмувати точки відбору проб для різних типів кузова транспорту;

Режим діагностики – спрощує діагностику несправностей та сервісне обслуговування пробовідбірника.

Герметична приймальна станція "Циклобюро"

поставляється з усіма пробовідбірниками у стандартній комплектації

Прозорий приймальний кухоль об'ємом 10л вставляється в приймальний модуль і герметизується - візуальний контроль і ніякого пилу при вивантаженні проб у лабораторії;

Фільтр із швидкознімною прозорою колбою та поліестеровим картриджем - надійно захищає турбіну, дозволяє візуально контролювати його стан та при необхідності очистити його всього за 1 хвилину;

Циклон, приймальний модуль – нержавіюча сталь;

Може бути оснащений додатковою опцією - "Заборона відбору проб до спустошення приймального контейнера" - виключає помилку оператора, не може бути взято пробу з наступної машини, доки не буде вивантажено вже взяту пробу з попередньої;

	ФАЄТОН 4012	ФАЄТОН 4016	ФАЄТОН 4020	ФАЄТОН 4024
Номінальна довжина поздовжніх рейок	12м.	16м.	20м.	24м.
Робочий хід каретки	10,22м.	14,22м.	18,22м.	22,22м.
Зона відбору проб	3,2х10,22м	3,2х14,22м	3,2х18,22м	3,2х22,22м
Час відбору проб по всій довжині кузова в 8-ми точках:	менше 3-х хвилин
Привід:	повністю електромеханічний
Мотор-редуктори:	STM, Tramec (з підвищеним ресурсом та потужністю)
Мотор-редуктор підйому/опускання:	- 1,85кВт
Мотор-редуктор поздовжнього переміщення каретки:	1,5кВт
Мотор-редуктор поперечного переміщення каретки:	1,5кВт
Кабелеукладач:	поздовжній + поперечний – стандартно для всіх пробовідбірників
Передача проби до лабораторії:	базовий комплект розрахований на відстань до 30 метрів
Збільшена відстань передачі проб до лабораторії (опція):	від 30 до 600 метрів
Матеріал, довжина щупа:	Нержавіюча сталь, L = 4,4 м (для автотранспорту), L= 5,45 м (для залізничних вагонів)
Вигляд щупа:	- двопотоковий каротажний щуп (стандартно); - щілинний щуп
Зернопровід:	Ø50мм, харчовий антистатичний з гладкими внутрішніми стінками;
Потужність основної турбіни:	от 2,2 кВт	от 2,2 кВт	от 4,3 кВт	от 4,3 кВт
Потужність додаткової турбіни для нагнітання повітря в двопотоковий каротажний щуп:	1,7 кВт
Режим роботи:	- ручний; - автоматичний (з опцією програмування точок відбору); - автоматичний (з опцією – сканування кузова з лазерними датчиками); - автоматичний (з опцією LIDAR);
Пульт:	- джойстиковий, багатофункціональний з Touch Screen панеллю; - додатковий бездротовий (опція)
Приймальна станція у лабораторії:	- герметична приймальна станція типу "Циклобюро" з приймальним кухлем 10л, фільтром з картриджем та швидкознімною прозорою колбою; - циклон з приймальною ємністю 10, 20, 30л, з можливістю оснащення гомогенізатором та автоматичними гравітаційними дільниками на 2, 3, 4, 6 потоків (опція); - автоматизована система приймання, розподілу та аналізу зерна SARA (опція)
Регулювання сили всмоктування:	стандартно для всіх пробовідбірників
Регулювання сили проникнення щупа:	стандартно для всіх пробовідбірників
Напруга живлення	380В
Температурний режим роботи:	-20⁰С + 50⁰С (стандартна комплектація); -40⁰С + 50⁰С ( з опцією низькотемпературний комплект)
Гарантія, місяців:	24

Опції автоматичних
пробовідбірників TPLG

Широкий спектр опцій дозволяє розширити функціональність та адаптувати пробовідбірник під конкретні умови експлуатації та вимоги Замовника.

Опції автоматичного відбору проб для різних моделей пробовідбірників:

	FALCON	КОБРА	ФАЄТОН	ХАМЕЛЕОН
Програмування та запам'ятовування до 8 точок відбору проб у програмах А, В, С + повернення в паркувальне положення	✔
Програмування та запам'ятовування від 1 до 15 автоматичних відборів + запам'ятовування до 10 різних типів транспортних засобів + повернення до паркувального положення	✔	✔	✔	✔
Програмування та запам'ятовування від 1 до 15 автоматичних відборів + запам'ятовування до 10 різних типів транспортних засобів + повернення до паркувального положення + енкодери для збільшення точності	✔	✔	✔	✔
Сканування зони відбору проб та визначення положення кузова за допомогою додаткових лазерних датчиків. Для автоматизації відбору проб. Вантажівка сканується під час проходження головки пробовідбірника вздовж вантажівки перед відбором проб. Відбір проб за заздалегідь визначеними схемами та точками відбору проб в залежності від габаритів кузова або випадковий відбір проб. Можливість роботи без оператора.			✔
ЛІДАР – вантажівка миттєво сканується на в'їзді під пробовідбірник. Для автоматизованого відбору проб за попередньо записаними точками або відбору проб у випадкових точках. Можливість роботи без оператора.			✔
Система визначення відкритих люків залізничних вагонів (система контролю рівня зерна під щупом)			✔	✔

Станція повернення надлишку проб у кузов або накопичувальний бункер;
Незалежна від пробовідбірника система з окремим керуванням та турбіною.

При великому обсязі приймання на елеваторі – у лабораторії до кінця зміни може накопичуватися кілька тонн проб. Для полегшення роботи лаборантів зайве зерно може бути відправлене в кузов автомобіля або в окремий бункер одним натисканням кнопки.

Гомогенізатор відібраної проби (встановлюється у лабораторії);
Перемішує вибрані з кількох точок відбору проби для отримання однорідного усередненого зразка. Додатково гомогенізатор може бути обладнаний вібратором.

Гравітаційні дільники проби (встановлюються у лабораторії);
У лабораторії можна встановити дільники на 2, 3, 4, 6 виходів. Автоматична робота, гравітаційний спосіб поділу проби.

Приемная станция - бункер с гравитационным делителем на 3 потока

Приемная станция - бункер с делителем VARIO 2H и автоматическим возвратом излишков проб

Приемная станция - бункер с дозатором и автоматическим возвратом излишков проб

Приемная станция - гомогенизатор с гравитационным делителем и герметичными приемными модулями

Автоматизированная вертикальная система SARA

Різні варіанти приймальних станцій у лабораторії;
Індивідуальні рішення комплектації прийомних станцій у лабораторії дозволяють як частково, так і повністю автоматизувати процеси розподілу та аналізу відібраних проб.

Замість стандартної герметичної приймальної станції "Циклобюро" пробовідбірник може бути укомплектований приймальними станціями з розширеною функціональністю та різними рівнями автоматизації, наприклад:
- приймальна станція з бункером або гомогенізатором на 10/20/30л і гравітаційним дільником на 2/3/4/6 потоків з приймальними кружками або приймальними герметичними модулями;
- приймальна станція з бункером, дільником VARIO 2H з автоматичним запуском та зупинкою, а також автоматичним поверненням надлишку проб з під дільника до кузова автомобіля;
- підключення до лінійної або вертикальної гравітаційної автоматизованої системи відбору, розподілу та аналізу зерна SARA.

З виду щупів на вибір Замовника:

Двопотоковий каротажний щуп;
Двопотоковий каротажний щуп виключає "ефект пилососа", властивий простим однотрубним щупам. Щуп є конструкцією "труба в трубі". У зазор між внутрішньою та зовнішньою трубами турбіною нагнітається повітря. Потік повітря, що нагнітається - регулюється. У внутрішній "зерновій" трубі створюється вакуум. У правильно відрегульованому щупі кількість повітря, що нагнітається в щуп, дорівнює кількості повітря, що засмоктується основною турбіною через "зернову" трубу, таким чином виключено підсмоктування повітря і зерна ззовні. В результаті при зануренні в товщу зерна відбір проби проводиться тільки того зерна, яке механічно зайшло в щуп в результаті його опускання. Ніякого підсмоктування зерна та легких домішок з боку не відбувається!

2. Однотрубний щуп;

Простий однотрубний щуп - виконаний із загостреної на кінці нержавіючої труби, на торці щупа стоїть гумовий амортизатор для пом'якшення удару об дно кузова. Зерно засмоктується турбіною через бічні віконця щупа.

Переваги цього щупа - простота конструкції, низька вартість і невеликий діаметр, а як наслідок, відмінна проникаюча здатність.

Недолік простого однотрубного щупа - "ефект пилососа", коли в щуп засмоктуються легкі домішки, що знаходяться поблизу, і в результаті підвищений їх вміст у пробі.

3. Щілинний щуп.

Щілинний щуп повністю аналогічний щупу для ручного відбору проб. По всій висоті щупа розташовані вікна, що відкриваються. Після опускання щупа в насип, вікна відкриваються і зерно природним чином через вікна прокидається в щуп. Після цього вікна закриваються, щуп піднімається, включається турбіна, і з внутрішньої порожнини закритого щупа, зерно подається в лабораторію. Тобто, у момент відкриття вікон вакуум у щупі відсутній і зерно прокидається в порожнину щупа природним, гравітаційним способом, а розрядження у щупі створюється лише після закриття його вікон.

Результат відбору таким щупом максимально відповідає ручному способу відбору проб!

Вібратор на щуп;
Ця опція дозволяє працювати з дуже мокрим та засміченим продуктом та легко пробивати шар зерна до дна кузова.

Звуковий сигнал супроводу роботи пробовідбірника;
Переривчастий звуковий сигнал подається весь час з моменту виходу пробовідбірника з положення паркування, до моменту його повернення в положення паркування.

Заборона здійснення нового циклу відбору до спустошення приймального контейнера;
Запобігає забиванню зернопроводів при помилці оператора - новий цикл відбору не запуститься, доки не буде вивантажен приймальний контейнер.

Автоматичне повернення у вихідне положення (парковка);
Пробовідбірник автоматично повертається у вихідне положення для паркування після натискання оператором однієї кнопки або після закінчення програми автоматичного відбору проб.

Управління рухом автотранспорту;

- Двоколірний світловий індикатор червоний/зелений (режими роботи - в ручному або автоматичному режимах) встановлюється на в'їзді та/або виїзді з-під пробовідбірника;
- Двоколірний або триколірний світловий індикатор з датчиком позиціонування вантажівки;
- Управління шлагбаумами (постачання Замовника) у ручному та автоматичному режимах.

Система відеоспостереження/дистанційного контролю та управління;

Конкурентні переваги
пробовідбірників TPLG

ДОСВІД І ЯКІСТЬ:
Компанія TPLG, Франція – вже понад 50 років спеціалізується на виробництві автоматичних пробовідбірників зерна. Перший автоматичний пробовідбірник був випущений компанією у 1977 році. Сьогодні вже понад 4000 пробовідбірників працюють у всьому світі.
Компанія TPLG сертифікована відповідно до стандарту ISO 9001:2015, що гарантує, що система управління якістю відповідає міжнародним вимогам та забезпечує стабільність якості продукції.

Конструкція, габаритні розміри та комплектація будь-якого пробовідбірника компанії TPLG може бути адаптована до конкретних вимог та завдань Замовника, наприклад:
- може бути поставлений пробовідбірник нестандартної довжини, ширини, висоти;
- конструкція може бути адаптована під розміщення пробовідбірника не на стандартних опорах, а на кронштейнах на металоконструкції (навісі) Замовника;
- Комплектація пробовідбірника доповнена численними опціями.

ПОВНІСТТЮ ОЦИНКУВАНА КОНСТРУКЦІЯ:
Усі конструктивні частини пробовідбірника – гарячеоцинкований метал!
Зонд пробовідбірника, частина зернопроводів та всі металеві комплектуючі, що контактують із продуктом (у тому числі циклон, гомогенізатор, дільники, дозатори тощо) – харчова нержавіюча сталь.
Жодної фарби та іржі!

ПОВНІСТТЮ ЕЛЕКТРОМЕХАНІЧНИЙ ПРИВОД
(мотор-редуктори STM, Tramec, SUMITOMO)
У пробовідбірниках компанії TPLG стоять мотор-редуктори провідних європейських виробників, які не потребують обслуговування протягом своєї експлуатації.
Електронне керування всіма приводами та частотними перетворювачами дозволяє налаштовувати роботу пробовідбірника під потреби Замовника як із сенсорної панелі керування, так і дистанційно через Інтернет.
Висока швидкість переміщення/взяття проби та висока точність керування.
Ніякої гідравліки та пов'язаних з нею проблем при роботі при низьких температурах, замін олії, гідрошлангів, сальників, гідроциліндрів тощо, отже, витрат часу та додаткових витрат під час його експлуатації.

НЕПЕРЕВЕРШЕНА ШВИДКІСТЬ ВІДБІРУ ПРОБ!
Швидкі, точні та плавні рухи пробовідбірника забезпечуються інтелектуальною системою управління.
FALCON - залежно від кількості точок відбору проб, ми отримуємо наступні результати:
4 відбори - 57 сек, 8 точок (відбір з кузова та причепа з урахуванням переїзду автомашини з кузова на причіп) - 2 хв. 24 сек.

КОБРА – залежно від кількості точок відбору проб ми отримуємо наступні результати:
3 відбори по всій довжині довгоміру – 46 сек., 4 відбори – 56 сек., 6 відборів – 1хв 25 сек., 8 точок – 1 хв. 49 сек.

ХАМЕЛЕОН – відбір проб із 5 люків залізничного вагона - 1 хв. 50 сек.
Усі дані з урахуванням висування з паркувального положення та переїзду пробовідбірника між точками відбору!

ПРОПУСКНА ЗДАТНІСТЬ ПРОБОВІДБІРНИКІВ TPLG ІСТОТНО ВИЩЕ НІЖ У КОНКУРЕНТІВ!

БАГАТОФУНКЦІОНАЛЬНИЙ ДЖОЙСТИКОВИЙ ПУЛЬТ УПРАВЛІННЯ З TOUCH SCREEN ПАНЕЛЬЮ
дозволяє не тільки керувати, а й налаштовувати безліч параметрів та функцій пробовідбірника, а також діагностувати його роботу.

КІЛЬКА СТУПЕНІВ АВТОМАТИЗАЦІЇ ДЛЯ ВСІХ МОДЕЛЕЙ ПРОБОВІДБІРНИКІВ:
- опції автоматичного відбору проб;
- різні варіанти комплектації та автоматизації приймальних станцій у лабораторії під задачі Замовника;

ШИРОКИЙ ВИБІР ОПЦІЙ,
що дозволяють розширити функціональність та адаптувати пробовідбірник під задачі Замовника;

МАКСИМАЛЬНА АВТОМАТИЗАЦІЯ ЛАБОРАТОРІЇ - СИСТЕМА SARA:
Будь-який пробовідбірник TPLG може бути легко підключений до автоматизованої системи відбору, розподілу та аналізу проб SARA.
Усього 5-6 хвилин від старту відбору проб – і більше 10 основних параметрів якості зерна – у Вашому комп'ютері та ERP – системі. Таким чином Ви можете різко збільшити пропускну здатність Вашої лабораторії та мінімізувати людський фактор!
