Пробовідбірник зерна FALCON ГІРОСКОП

Автоматичні пробовідбірники зерна компанії TPLG, Франція:

МОДЕЛЬ ПРОБОВІДБІРНИКА

Автоматичний пробовідбірник зерна
на стійці FALCON ГІРОСКОП

Нове покоління пробовідбірників зерна на стійці FALCON ГІРОСКОП прийшло на зміну поколінню пробовідбірників ЕРОН (HERON) ГІРОСКОП, що випускалися з 1988 року.

За більш ніж 30 років розвитку та вдосконалення пробовідбірників зерна ЕРОН (HERON) компанією TPLG було випущено та встановлено кілька тисяч пробовідбірників цієї моделі у всьому світі.

Пробовідбірник зерна FALCON успадковує всі найкращі технічні рішення, застосовані в пробовідбірниках ЕРОН (HERON) і водночас роблять великий крок у своєму розвитку.

Як і раніше, цей тип пробовідбірників дозволяє проводити відбір проб будь-яких сипких продуктів (зерна, комбікорму, шроту, гранульованих продуктів тощо) з кузова автомобіля.

Щуп пробовідбірника опускається в зерно, що підлягає аналізу, забирає певну його кількість і відправляє цю пробу в ємність (циклобюро), розташовану в лабораторії. Передача проби в лабораторію відбувається зернопроводом за допомогою вакуумної турбіни. Установка зонда над тією точкою транспортного засобу, з якої має бути взята проба, здійснюється завдяки обертанню "стріли" пробовідбірника навколо опори та консолі.

Головною відмінністю пробовідбірника зерна FALCON ГИРОСКОП є наявність двох незалежних осей обертання в горизонтальній площині, що дає йому ряд незаперечних переваг перед конкурентами.

Конструктивно серія автоматичних пробовідбірників зерна FALCON ділиться на 2 модельні лінійки:

Пробовідбірник зерна на стійці
FALCON ГІРОСКОП

Пробовідбірник зерна на стійці
FALCON СТАНДАРТ

Система управління
якістю

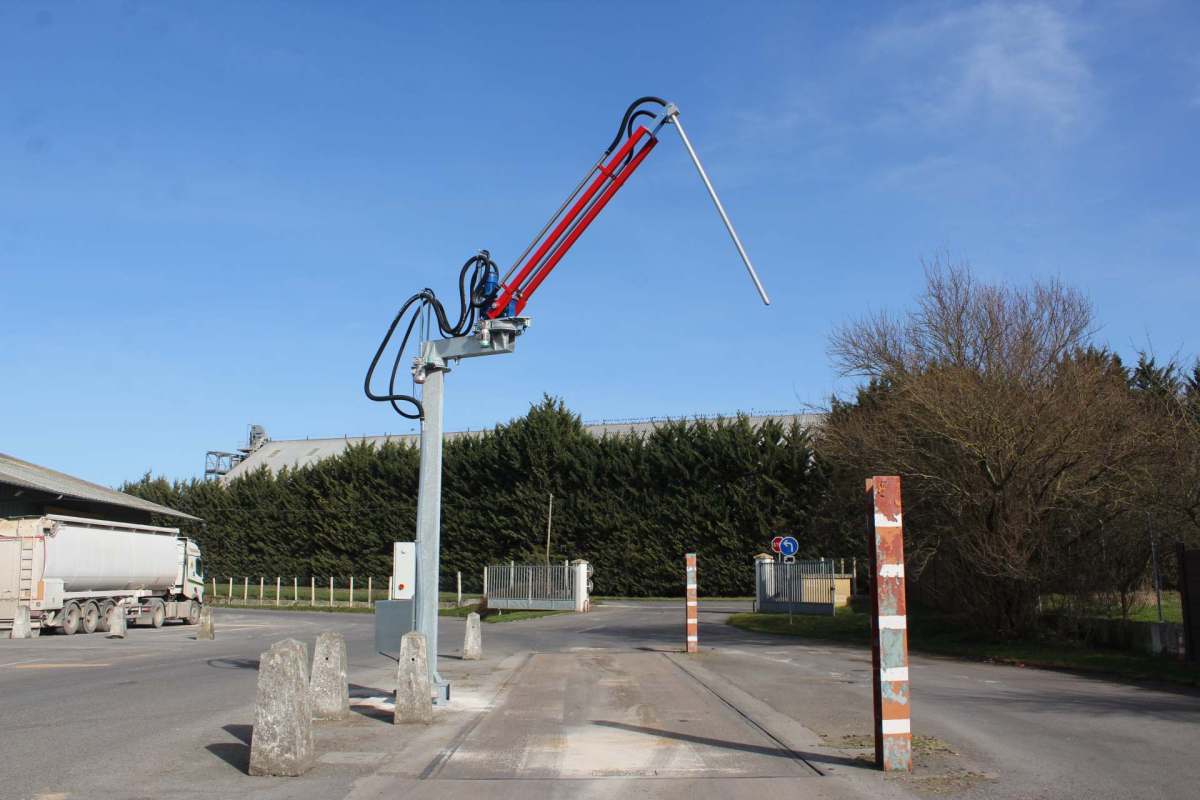

Пробовідбірник зерна на стійці FALCON ГІРОСКОП

Особливості конструкції та зона відбору проб

* Дві осі обертання в горизонтальній площині: перша - на опорній стійці, друга - на "плечі" пробовідбірника.

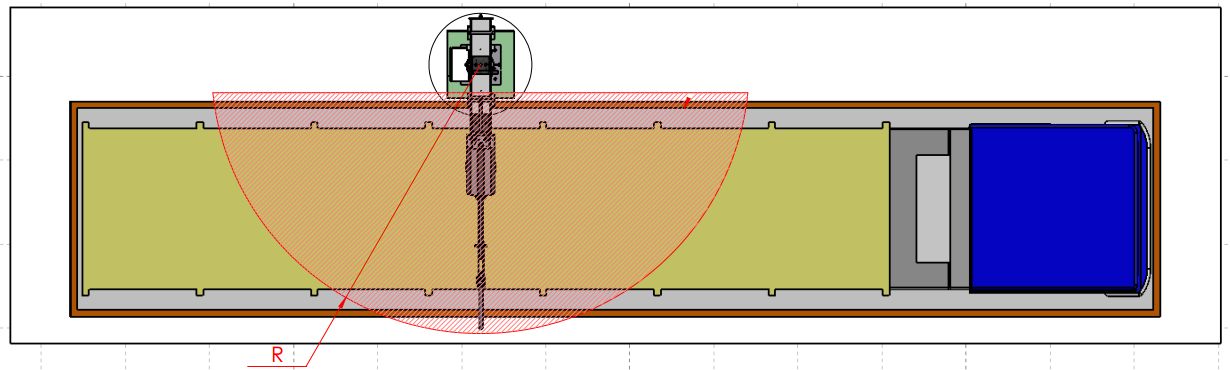

* Зона відбору проб пробовідбірника зерна на стійці FALCON ГІРОСКОП - вся площа сектора, обмежена його радіусом відбору проб:

На перший погляд, зона відбору проб визначається максимальним радіусом дії пробовідбірника.
АЛЕ НАСПРАВДІ НАБАГАТО БІЛЬШИЙ ВПЛИВ НА ЗОНУ ВІДБОРУ ПРОБ МАЮТЬ КОНСТРУКТИВНІ РІШЕННЯ, покладені в основу того чи іншого пробовідбірника.

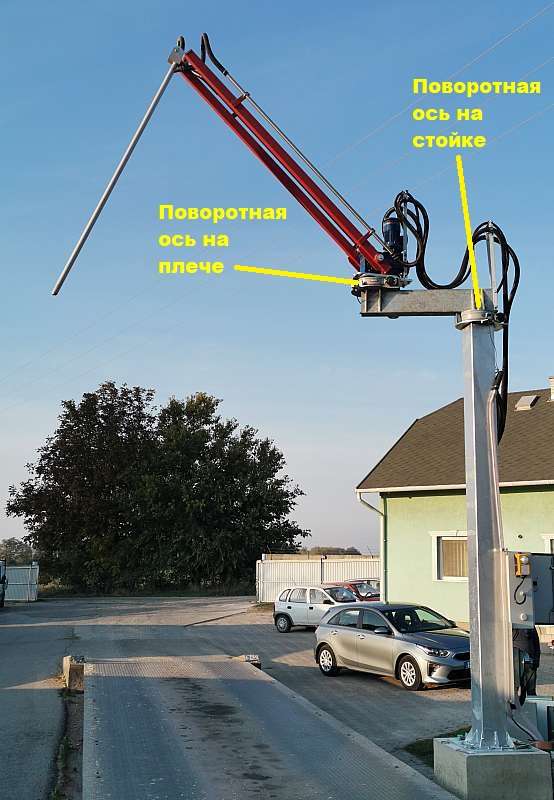

FALCON ГІРОСКОП має 2 осі обертання в горизонтальній площині: перша – на опорній стійці, друга – на "плечі". Завдяки цьому він не має "мертвих зон" у межах радіусу своєї дії. Можлива зона відбору FALCON ГІРОСКОП – вся площа сектора всередині його радіусу, тобто він може відібрати пробу навіть біля своєї опори. Це безперечна перевага цих пробовідбірників, зумовлена їхньою конструкцією!

Пробовідбірник зерна FALCON ГІРОСКОП – єдиний на ринку пробовідбірник із зоною покриття 360°!
Оскільки ГІРОСКОП має 2 поворотні осі (на стійці та на плечі), то фактичний кут повороту пробовідбірника становить понад 360°.

Одночасна робота двох мотор-редукторів повороту (на стійці та на плечі) дає змогу суттєво скоротити час відбору проб у заданих точках.

Завдяки своїй конструкції, FALCON ГІРОСКОП працює набагато швидше і точніше, порівняно з більшістю конкурентних моделей з висувною стрілою і при цьому має менше вузлів, що потребують постійного технічного обслуговування.

Для прикладу – зерновоз з довжиною кузова 12 м та шириною 2,5 метра на 18-ти метрових вагах. Площа кузова – 30 м².

Відбір проб – двома пробовідбірниками FALCON ГІРОСКОП.

За рахунок 2-х осей обертання пробовідбірник бере проби з будь-якої точки в межах свого радіусу. Непокрита зона складає всього лише 1,07 м², тобто всього 3,6% – поза зоною покриття.

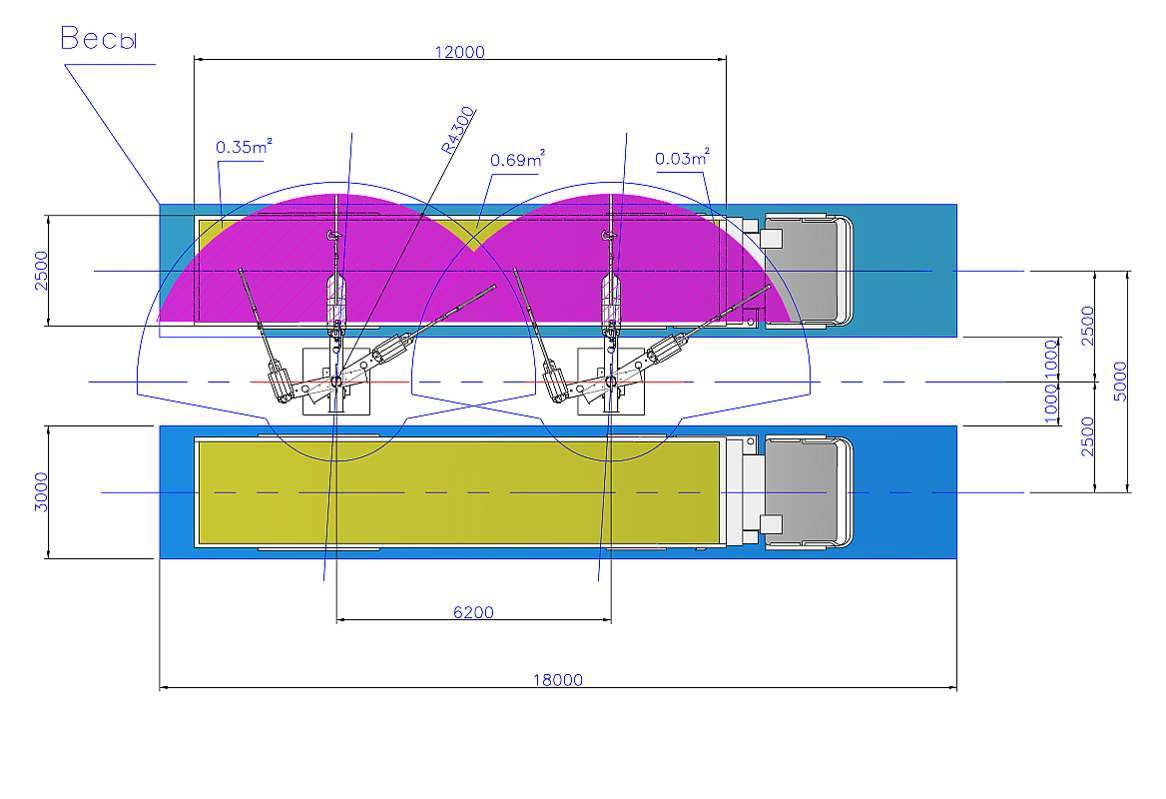

Пробовідбірник FALCON ГІРОСКОП - зона відбору проб

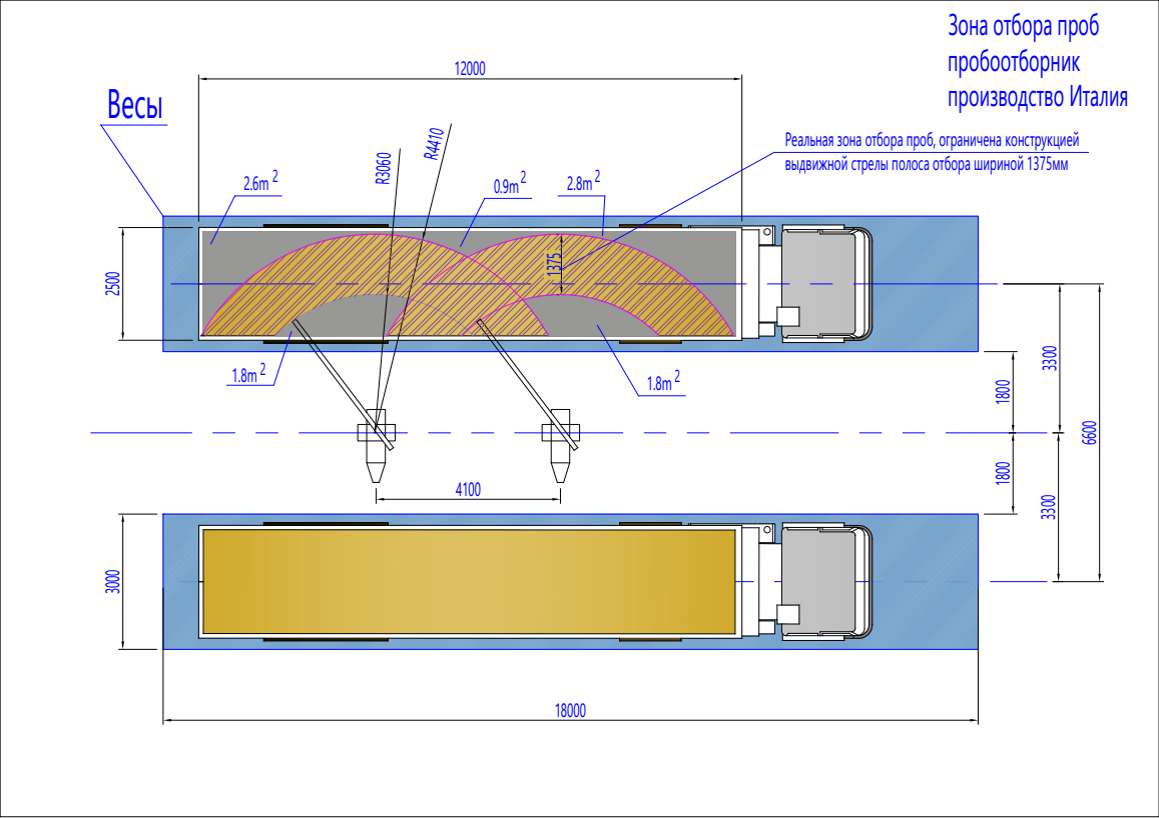

Пробовідбірник із висувною стрілою - зона відбору проб

Та сама ситуація. Пробовідбірники з висувною стрілою розташовані у найвигіднішому для них положенні – з мінімально можливими мертвими зонами.

Непокрита зона становить 9,9 м², тобто третина кузова – поза зоною покриття.

ЗАДАТИ ПИТАННЯ

Зателефонуйте нам:

+38 093 309 15 00

ТЕХНІЧНИЙ ОПИС

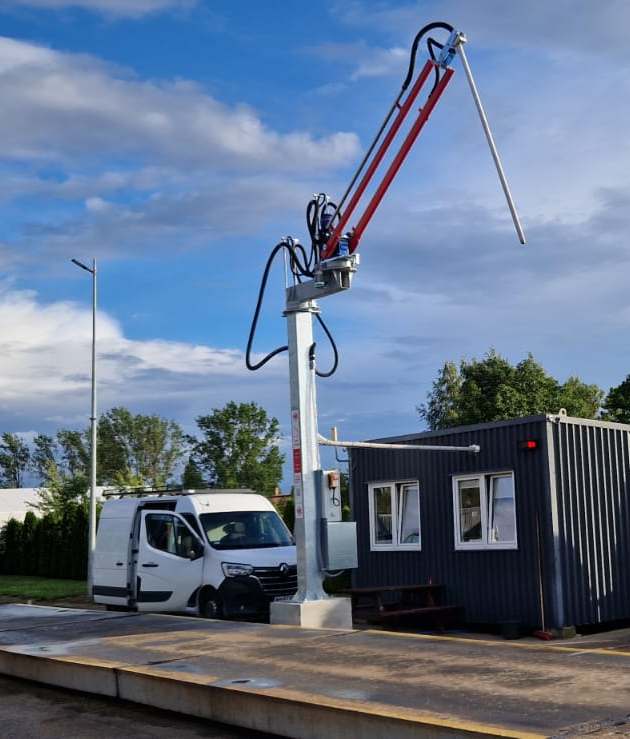

Автоматичний пробовідбірник зерна на стійці FALCON ГІРОСКОП

КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ХАРАКТЕРИСТИКИ, ОПЦІЇ І КОНКУРЕНТНІ ПЕРЕВАГИ:

Базова стандартна комплектація пробовідбірника зерна на стійці FALCON ГІРОСКОП

Повністю оцинкована конструкція пробовідбірника;

Опорна стійка;

Поворотна консоль із головою пробовідбірника;

Двопотоковий каротажний щуп із нержавіючої сталі довжиною 2,8м;

Три мотор-редуктори IP 55;

Основна турбіна потужністю від 1,7 кВт;

Електрична шафа на опорній стійці;

Функція продування турбіни та зернопроводів у базовій комплектації;
У разі потреби оператор може увімкнути основну турбіну, не пересуваючи пробовідбірник і не запускаючи цикл відбору проб. Ця функція може застосовуватися, наприклад, для додаткового прочищення зернопроводів при зміні культур або, якщо пробовідбірником довго не користувалися, для продування конденсату, у разі його скупчення.

Система "доторкання дна кузова";
Щоб взяти пробу в ручному режимі, оператор встановлює щуп над певною точкою відбору, після чого натискає на пульті кнопку "Старт циклу відбору". Щуп поринає в зерно і забирає пробу по всій висоті кузова, коли щуп упирається в дно кузова, електроніка відзначає збільшення напруги та автоматично інвертує рух.
Таким чином, система «доторкання дна кузова» гарантує взяття проби по всій висоті кузова та спрощує роботу оператора (не потрібно тримати кнопку опустити щуп, на око визначати глибину занурення щупа та тримати кнопку підняти щуп).

Харчовий антистатичний зернопровід Ø50мм;

Комплект кабелів для відстані доставки проби 30м
(опціонально – до 600м);

Анкерні болти для кріплення опорних стійок на бетонний фундамент.

Бездротовий пульт керування пробовідбірником

Бездротовий пульт дистанційного керування пробовідбірником

Деякі функції:

Кнопка живлення;

Кнопка екстреної зупинки;

Сила проникнення щупа від 100 до 170%;

Поворот голови вліво;

Поворот голови праворуч;

Поворот консолі вліво;

Поворот консолі праворуч;

Програми автоматичного відбору проб A, B, C;

Запуск циклу відбору проб натисканням однієї кнопки;

Повернення до паркувального положення;

Герметична приймальна станція "Циклобюро"

постачається з усіма пробовідбірниками у стандартній комплектації

Прозорий приймальний кухоль об'ємом 10л вставляється в приймальний модуль і герметизується - візуальний контроль і ніякого пилу при вивантаженні проб у лабораторії;

Циклон, приймальний модуль – нержавіюча сталь;

Може бути оснащений додатковою опцією - "Заборона відбору проб до спустошення приймального контейнера" - виключає помилку оператора, не може бути взято пробу з наступної машини, доки не буде вивантажено вже взяту пробу з попередньої;

	FALCON СТАНДАРТ	FALCON ГІРОСКОП
Мінімальний радіус відбору:	-	0м.
Максимальний радіус відбору:	3,2м.	4,3м.
Зона відбору проб:	345⁰ тільки по лінії радіусу 3,2м	360⁰ будь-яка точка всередині радіусу 4,3м.
Час відбору проб по всій довжині кузова в 6-ти точках:	1 хв 50 сек
Привід:	повністю електромеханічний
Мотор-редуктори:	STM, Tramec
Мотор-редуктор подъема/опускания:	- 1,1кВт / 1,5 кВт (для виконання ПРЕМІУМ)
Мотор-редуктор повороту на стійці:	0,55кВт
Мотор-редуктор повороту на "плечі":	-	0,55кВт
Передача проби до лабораторії:	базовий комплект розрахований на відстань до 30 метрів
Збільшена відстань передачі проб до лабораторії (опція):	від 30 до 600 метрів
Матеріал, довжина щупа:	Нержавіюча сталь, L= 2,5 м L= 2,8 м (опція)	Нержавіюча сталь, L= 2,8 м L= 3,1 м (опція)
Вигляд щупа:	- двопотоковий каротажний щуп (стандартно); - однопотоковий щуп (опція); - щілинний щуп (опція тільки для виконання ПРЕМІУМ)
Зернопровід:	Ø50мм, харчовий антистатичний з гладкими внутрішніми стінками;
Потужність основної турбіни:	від 1,7 кВт;
Потужність додаткової турбіни для нагнітання повітря в двопотоковий каротажний щуп:	1,7 кВт (опція)
Режим роботи:	- ручний; - автоматичний (з опцією програмування точок відбору);
Пульт:	- бездротовий (стандартна комплектація); - джойстиковий, багатофункціональний з Touch Screen панеллю (опція);
Приймальна станція у лабораторії:	- герметична приймальна станція типу "Циклобюро" з приймальним кухлем 10л; - герметична приймальна станція типу "Циклобюро" з приймальним кухлем 10л, фільтром з картриджем та швидкознімною прозорою колбою (опція); - циклон з приймальною ємністю 10, 20, 30л, з можливістю оснащення гомогенізатором та автоматичними гравітаційними дільниками на 2, 3, 4, 6 потоків (опція); - автоматизована система приймання, розподілу та аналізу зерна SARA (опція)
Регулювання сили всмоктування:	стандартно для всіх пробовідбірників
Регулювання сили проникнення щупа:	стандартно для всіх пробовідбірників
Напруга живлення:	380В; 230В (опція)
Температурний режим роботи:	-20⁰С + 50⁰С (стандартна комплектація); -40⁰С + 50⁰С ( з опцією низькотемпературний комплект)
Гарантія, місяців:	12 / 24 (для виконання ПРЕМІУМ)

Опції автоматичних
пробовідбірників TPLG

Широкий спектр опцій дозволяє розширити функціональність та адаптувати пробовідбірник під конкретні умови експлуатації та вимоги Замовника.

Опції автоматичного відбору проб для різних моделей пробовідбірників:

	FALCON	КОБРА	ФАЄТОН	ХАМЕЛЕОН
Програмування та запам'ятовування до 8 точок відбору проб у програмах А, В, С + повернення в паркувальне положення	✔
Програмування та запам'ятовування від 1 до 15 автоматичних відборів + запам'ятовування до 10 різних типів транспортних засобів + повернення до паркувального положення	✔	✔	✔	✔
Програмування та запам'ятовування від 1 до 15 автоматичних відборів + запам'ятовування до 10 різних типів транспортних засобів + повернення до паркувального положення + енкодери для збільшення точності	✔	✔	✔	✔
Сканування зони відбору проб та визначення положення кузова за допомогою додаткових лазерних датчиків. Для автоматизації відбору проб. Вантажівка сканується під час проходження головки пробовідбірника вздовж вантажівки перед відбором проб. Відбір проб за заздалегідь визначеними схемами та точками відбору проб в залежності від габаритів кузова або випадковий відбір проб. Можливість роботи без оператора.			✔
ЛІДАР – вантажівка миттєво сканується на в'їзді під пробовідбірник. Для автоматизованого відбору проб за попередньо записаними точками або відбору проб у випадкових точках. Можливість роботи без оператора.			✔
Система визначення відкритих люків залізничних вагонів (система контролю рівня зерна під щупом)			✔	✔

Станція повернення надлишку проб у кузов або накопичувальний бункер;
Незалежна від пробовідбірника система з окремим керуванням та турбіною.

При великому обсязі приймання на елеваторі – у лабораторії до кінця зміни може накопичуватися кілька тонн проб. Для полегшення роботи лаборантів зайве зерно може бути відправлене в кузов автомобіля або в окремий бункер одним натисканням кнопки.

Гомогенізатор відібраної проби (встановлюється у лабораторії);
Перемішує вибрані з кількох точок відбору проби для отримання однорідного усередненого зразка. Додатково гомогенізатор може бути обладнаний вібратором.

Гравітаційні дільники проби (встановлюються у лабораторії);
У лабораторії можна встановити дільники на 2, 3, 4, 6 виходів. Автоматична робота, гравітаційний спосіб поділу проби.

Приемная станция - бункер с гравитационным делителем на 3 потока

Приемная станция - бункер с делителем VARIO 2H и автоматическим возвратом излишков проб

Приемная станция - бункер с дозатором и автоматическим возвратом излишков проб

Приемная станция - гомогенизатор с гравитационным делителем и герметичными приемными модулями

Автоматизированная вертикальная система SARA

Різні варіанти приймальних станцій у лабораторії;
Індивідуальні рішення комплектації прийомних станцій у лабораторії дозволяють як частково, так і повністю автоматизувати процеси розподілу та аналізу відібраних проб.

Замість стандартної герметичної приймальної станції "Циклобюро" пробовідбірник може бути укомплектований приймальними станціями з розширеною функціональністю та різними рівнями автоматизації, наприклад:
- приймальна станція з бункером або гомогенізатором на 10/20/30л і гравітаційним дільником на 2/3/4/6 потоків з приймальними кружками або приймальними герметичними модулями;
- приймальна станція з бункером, дільником VARIO 2H з автоматичним запуском та зупинкою, а також автоматичним поверненням надлишку проб з під дільника до кузова автомобіля;
- підключення до лінійної або вертикальної гравітаційної автоматизованої системи відбору, розподілу та аналізу зерна SARA.

З виду щупів на вибір Замовника:

Двопотоковий каротажний щуп;
Двопотоковий каротажний щуп виключає "ефект пилососа", властивий простим однотрубним щупам. Щуп є конструкцією "труба в трубі". У зазор між внутрішньою та зовнішньою трубами турбіною нагнітається повітря. Потік повітря, що нагнітається - регулюється. У внутрішній "зерновій" трубі створюється вакуум. У правильно відрегульованому щупі кількість повітря, що нагнітається в щуп, дорівнює кількості повітря, що засмоктується основною турбіною через "зернову" трубу, таким чином виключено підсмоктування повітря і зерна ззовні. В результаті при зануренні в товщу зерна відбір проби проводиться тільки того зерна, яке механічно зайшло в щуп в результаті його опускання. Ніякого підсмоктування зерна та легких домішок з боку не відбувається!

2. Однотрубний щуп;

Простий однотрубний щуп - виконаний із загостреної на кінці нержавіючої труби, на торці щупа стоїть гумовий амортизатор для пом'якшення удару об дно кузова. Зерно засмоктується турбіною через бічні віконця щупа.

Переваги цього щупа - простота конструкції, низька вартість і невеликий діаметр, а як наслідок, відмінна проникаюча здатність.

Недолік простого однотрубного щупа - "ефект пилососа", коли в щуп засмоктуються легкі домішки, що знаходяться поблизу, і в результаті підвищений їх вміст у пробі.

3. Щілинний щуп.

Щілинний щуп повністю аналогічний щупу для ручного відбору проб. По всій висоті щупа розташовані вікна, що відкриваються. Після опускання щупа в насип, вікна відкриваються і зерно природним чином через вікна прокидається в щуп. Після цього вікна закриваються, щуп піднімається, включається турбіна, і з внутрішньої порожнини закритого щупа, зерно подається в лабораторію. Тобто, у момент відкриття вікон вакуум у щупі відсутній і зерно прокидається в порожнину щупа природним, гравітаційним способом, а розрядження у щупі створюється лише після закриття його вікон.

Результат відбору таким щупом максимально відповідає ручному способу відбору проб!

Вібратор на щуп;
Ця опція дозволяє працювати з дуже мокрим та засміченим продуктом та легко пробивати шар зерна до дна кузова.

Звуковий сигнал супроводу роботи пробовідбірника;
Переривчастий звуковий сигнал подається весь час з моменту виходу пробовідбірника з положення паркування, до моменту його повернення в положення паркування.

Заборона здійснення нового циклу відбору до спустошення приймального контейнера;
Запобігає забиванню зернопроводів при помилці оператора - новий цикл відбору не запуститься, доки не буде вивантажен приймальний контейнер.

Автоматичне повернення у вихідне положення (парковка);
Пробовідбірник автоматично повертається у вихідне положення для паркування після натискання оператором однієї кнопки або після закінчення програми автоматичного відбору проб.

Управління рухом автотранспорту;

- Двоколірний світловий індикатор червоний/зелений (режими роботи - в ручному або автоматичному режимах) встановлюється на в'їзді та/або виїзді з-під пробовідбірника;
- Двоколірний або триколірний світловий індикатор з датчиком позиціонування вантажівки;
- Управління шлагбаумами (постачання Замовника) у ручному та автоматичному режимах.

Система відеоспостереження/дистанційного контролю та управління;

Пульт управления пробоотборником - автоматический режимрежим

Пульт управления пробоотборником - настройки

Пульт управления пробоотборником - режим записи

Пульт управления пробоотборником - ручной режим

Пульт управления пробоотборником - диагностика

Пульт управления пробоотборником - главное меню

Багатофункціональний джойстиковий пульт керування з Touch Screen панеллю

дозволяє не тільки керувати, а й налаштовувати безліч параметрів та функцій пробовідбірника, а також діагностувати його роботу.

Деякі функції:

Інтуїтивно зрозумілий інтерфейс із вибором мови - у тому числі українська та російська мови;

Меню налаштувань дозволяє оптимізувати та відрегулювати параметри роботи під конкретні умови та вимоги Замовника, наприклад:
- Зміна сили проникнення щупа;
- Зміна швидкості роботи пробовідбірника;
- Зміна часу роботи турбіни;
- Налаштування автоматичної роботи додаткового обладнання - гомогенізатора, дільника, світлофорів тощо.

Ручний режим роботи;

Автоматичний режим роботи;

Режим запису дозволяє запрограмувати точки відбору проб для різних типів кузова транспорту;

Режим діагностики – спрощує діагностику несправностей та сервісне обслуговування пробовідбірника.

Фільтр із швидкознімною прозорою колбою та поліестеровим картриджем - надійно захищає турбіну, дозволяє візуально контролювати його стан та при необхідності очистити його всього за 1 хвилину;

Конкурентні переваги
пробовідбірників TPLG

ДОСВІД І ЯКІСТЬ:
Компанія TPLG, Франція – вже понад 50 років спеціалізується на виробництві автоматичних пробовідбірників зерна. Перший автоматичний пробовідбірник був випущений компанією у 1977 році. Сьогодні вже понад 4000 пробовідбірників працюють у всьому світі.
Компанія TPLG сертифікована відповідно до стандарту ISO 9001:2015, що гарантує, що система управління якістю відповідає міжнародним вимогам та забезпечує стабільність якості продукції.

Конструкція, габаритні розміри та комплектація будь-якого пробовідбірника компанії TPLG може бути адаптована до конкретних вимог та завдань Замовника, наприклад:
- може бути поставлений пробовідбірник нестандартної довжини, ширини, висоти;
- конструкція може бути адаптована під розміщення пробовідбірника не на стандартних опорах, а на кронштейнах на металоконструкції (навісі) Замовника;
- Комплектація пробовідбірника доповнена численними опціями.

ПОВНІСТТЮ ОЦИНКУВАНА КОНСТРУКЦІЯ:
Усі конструктивні частини пробовідбірника – гарячеоцинкований метал!
Зонд пробовідбірника, частина зернопроводів та всі металеві комплектуючі, що контактують із продуктом (у тому числі циклон, гомогенізатор, дільники, дозатори тощо) – харчова нержавіюча сталь.
Жодної фарби та іржі!

ПОВНІСТТЮ ЕЛЕКТРОМЕХАНІЧНИЙ ПРИВОД
(мотор-редуктори STM, Tramec, SUMITOMO)
У пробовідбірниках компанії TPLG стоять мотор-редуктори провідних європейських виробників, які не потребують обслуговування протягом своєї експлуатації.
Електронне керування всіма приводами та частотними перетворювачами дозволяє налаштовувати роботу пробовідбірника під потреби Замовника як із сенсорної панелі керування, так і дистанційно через Інтернет.
Висока швидкість переміщення/взяття проби та висока точність керування.
Ніякої гідравліки та пов'язаних з нею проблем при роботі при низьких температурах, замін олії, гідрошлангів, сальників, гідроциліндрів тощо, отже, витрат часу та додаткових витрат під час його експлуатації.

НЕПЕРЕВЕРШЕНА ШВИДКІСТЬ ВІДБІРУ ПРОБ!
Швидкі, точні та плавні рухи пробовідбірника забезпечуються інтелектуальною системою управління.
FALCON - залежно від кількості точок відбору проб, ми отримуємо наступні результати:
4 відбори - 57 сек, 8 точок (відбір з кузова та причепа з урахуванням переїзду автомашини з кузова на причіп) - 2 хв. 24 сек.

КОБРА – залежно від кількості точок відбору проб ми отримуємо наступні результати:
3 відбори по всій довжині довгоміру – 46 сек., 4 відбори – 56 сек., 6 відборів – 1хв 25 сек., 8 точок – 1 хв. 49 сек.

ХАМЕЛЕОН – відбір проб із 5 люків залізничного вагона - 1 хв. 50 сек.
Усі дані з урахуванням висування з паркувального положення та переїзду пробовідбірника між точками відбору!

ПРОПУСКНА ЗДАТНІСТЬ ПРОБОВІДБІРНИКІВ TPLG ІСТОТНО ВИЩЕ НІЖ У КОНКУРЕНТІВ!

БАГАТОФУНКЦІОНАЛЬНИЙ ДЖОЙСТИКОВИЙ ПУЛЬТ УПРАВЛІННЯ З TOUCH SCREEN ПАНЕЛЬЮ
дозволяє не тільки керувати, а й налаштовувати безліч параметрів та функцій пробовідбірника, а також діагностувати його роботу.

КІЛЬКА СТУПЕНІВ АВТОМАТИЗАЦІЇ ДЛЯ ВСІХ МОДЕЛЕЙ ПРОБОВІДБІРНИКІВ:
- опції автоматичного відбору проб;
- різні варіанти комплектації та автоматизації приймальних станцій у лабораторії під задачі Замовника;

ШИРОКИЙ ВИБІР ОПЦІЙ,
що дозволяють розширити функціональність та адаптувати пробовідбірник під задачі Замовника;

МАКСИМАЛЬНА АВТОМАТИЗАЦІЯ ЛАБОРАТОРІЇ - СИСТЕМА SARA:
Будь-який пробовідбірник TPLG може бути легко підключений до автоматизованої системи відбору, розподілу та аналізу проб SARA.
Усього 5-6 хвилин від старту відбору проб – і більше 10 основних параметрів якості зерна – у Вашому комп'ютері та ERP – системі. Таким чином Ви можете різко збільшити пропускну здатність Вашої лабораторії та мінімізувати людський фактор!
