Поточні пробовідбірники зерна

Поточні пробовідбірники зерна LYNX

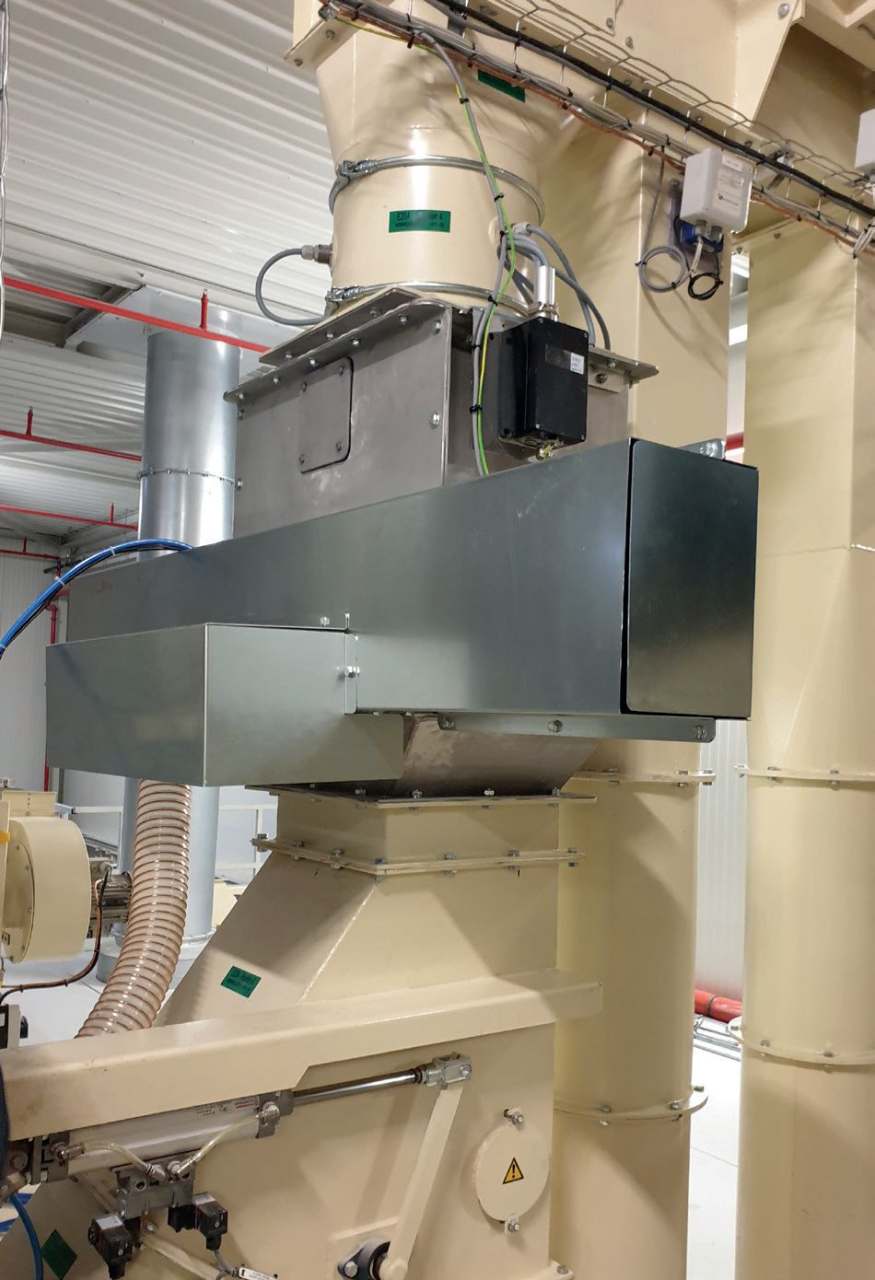

Пробовідбірник перетину потоку зерна LYNX

Для отримання репрезентативної вибірки партії зернових необхідно зробити повний зріз потоку зерна, що рухається зернопроводом.

Для цього призначений потоковий пробовідбірник зерна LYNX.

Принцип відбору проб із потоку зерна реалізований у пробовідбірнику LYNX шляхом перпендикулярного перетину потоку зерна приймальним ковшем пробовідбірника з регульованою шириною вхідного щілинного отвору. Пробовідбір відбувається по всьому перерізу потоку зерна. У крайніх положеннях приймальний ківш знаходиться в мертвій зоні і не взаємодіє з потоком зерна.

Пробовідбірник зерна в потоці LYNX виготовляється з нержавіючої сталі;

Пневматичний привід;

"Гравітаційне" виконання в базовій комплектації - відібрана проба вільно висипається з пробовідбірника у приймальну ємність або герметичний приймальний модуль;

В "аспіраційному" виконанні до пробовідбірника може бути підключений комплект доставки проб в лабораторію (зернопровід необхідної довжини, наприклад - 100м, турбіна потужністю відповідно до необхідної відстані доставки проб, герметична приймальна станція "Циклобюро" в лабораторії).

Пульт керування пробовідбірником дозволяє задати:
- інтервали часу між відборами проб (наприклад - відбір проб кожну хвилину/10хв/год тощо);
- тривалість відбору проб;

Встановлюється у розріз вертикального зернопроводу та вимагає 1м вільної висоти для встановлення.

ВАРІАНТИ ВИКОНАННЯ ПРОБОВІДБІРНИКА ЗЕРНА В ПОТОЦІ LYNX

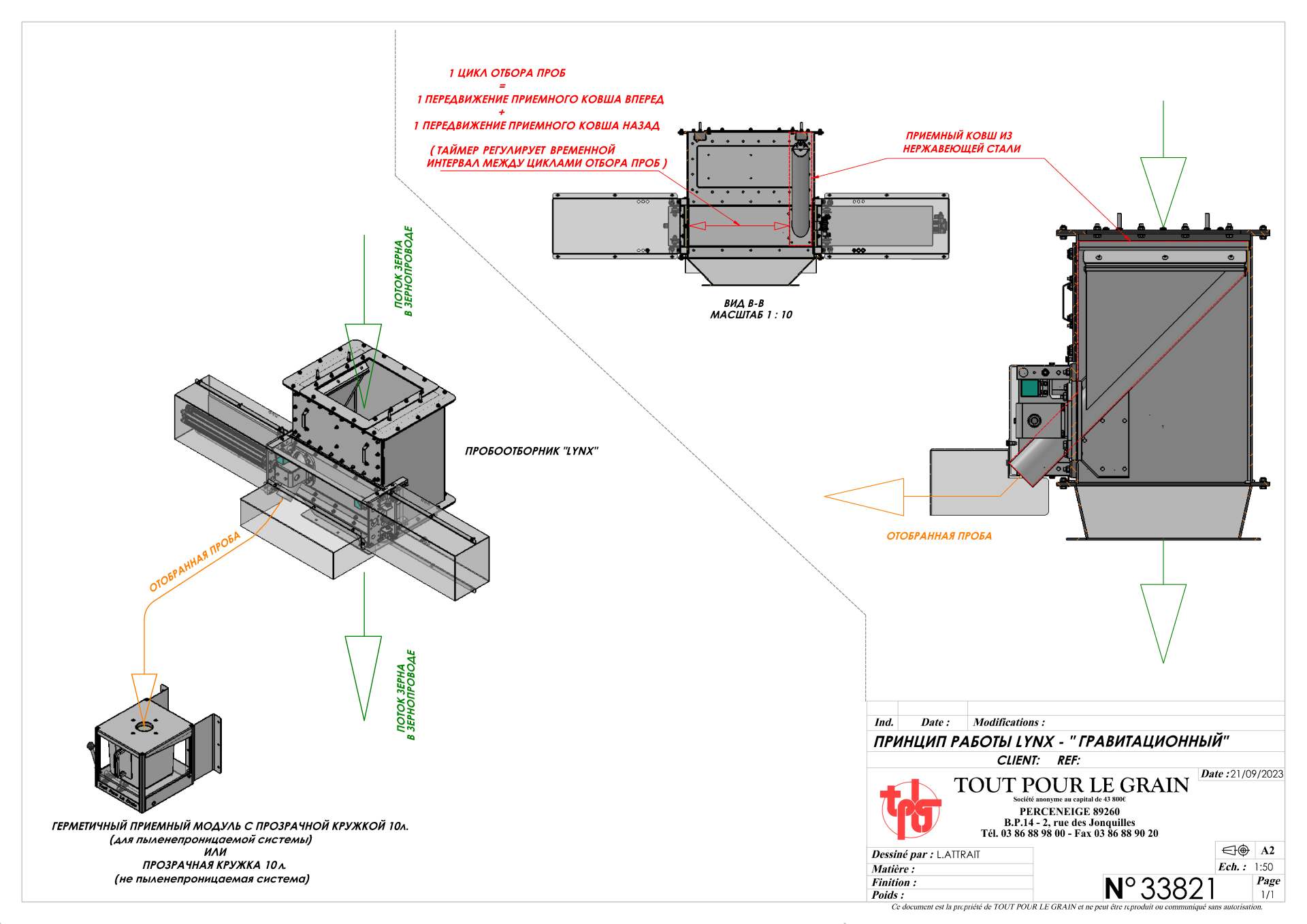

Принцип роботи потокового пробовідбірника зерна LYNX - "Гравітаційний"

+

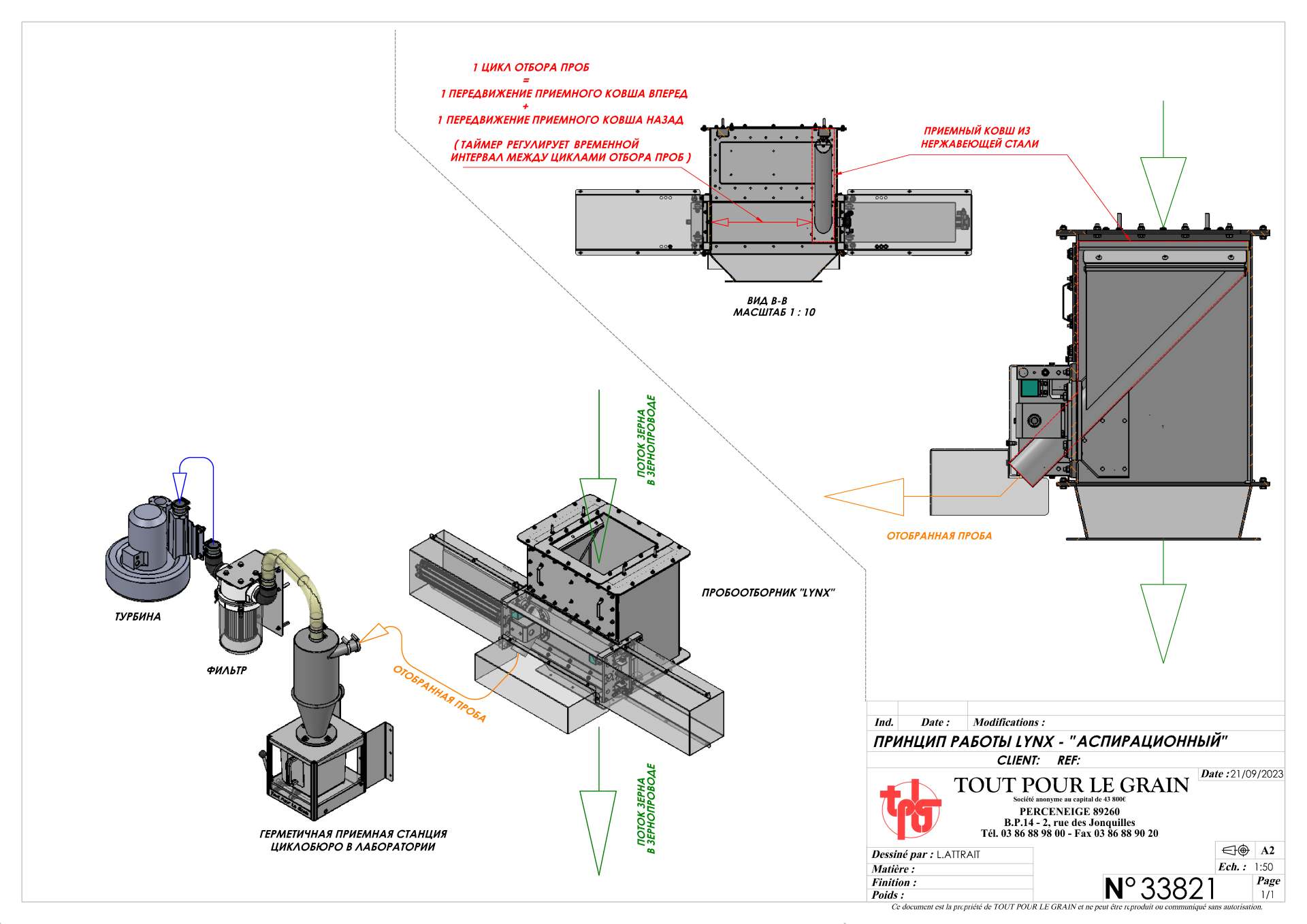

Принцип роботи потокового пробовідбірника зерна LYNX - "Аспіраційний"

+

КОМПЛЕКТАЦІЯ

Базова стандартна комплектація пробовідбірника перетину потоку зерна LYNX

Гравітаційне виконання (без доставки проби до лабораторії зернопроводом із застосуванням турбіни);

Вхідний фланець із нержавіючої сталі перетином 350х350мм;

Вихідний бункер із нержавіючої сталі з прохідним перетином 350х350мм;

Пересувна каретка для приймального ковша з нержавіючої сталі;

Приймальний ківш із нержавіючої сталі з 20мм щілиною;

Обмежувач вхідного потоку;

Пневмопривід Ø50, довжиною 450мм, Atex Zone 22

Розподільник Atex, 24В постійної напруги;

2 кінцеві датчики;

Електричний кабель для підключення до щита керування L=10м;

Зернопровід L=10м;

Пневмотрубка 6х8мм для підключення до компресора або магістралі стиснутого повітря L=10м;

Електричний щит та органи управління;

Герметичний приймальний модуль з прозорим кухлем V=10л або кухоль V=10л.

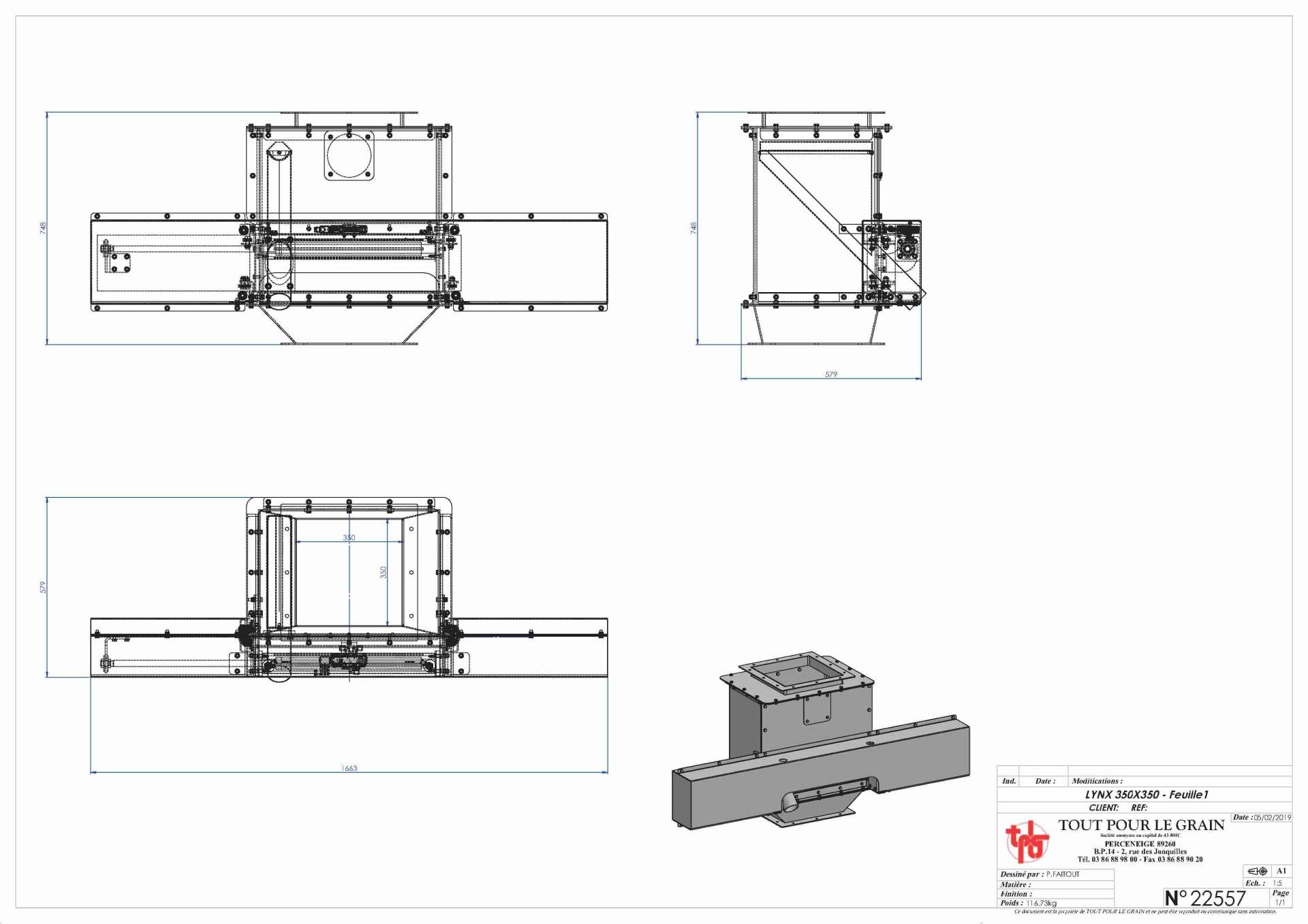

Габаритне креслення

Габаритне креслення потокового пробовідбірника зерна LYNX

+

ПОТОЧНІ ПРОБОВІДБІРНИКИ ЗЕРНА MOUSTICK

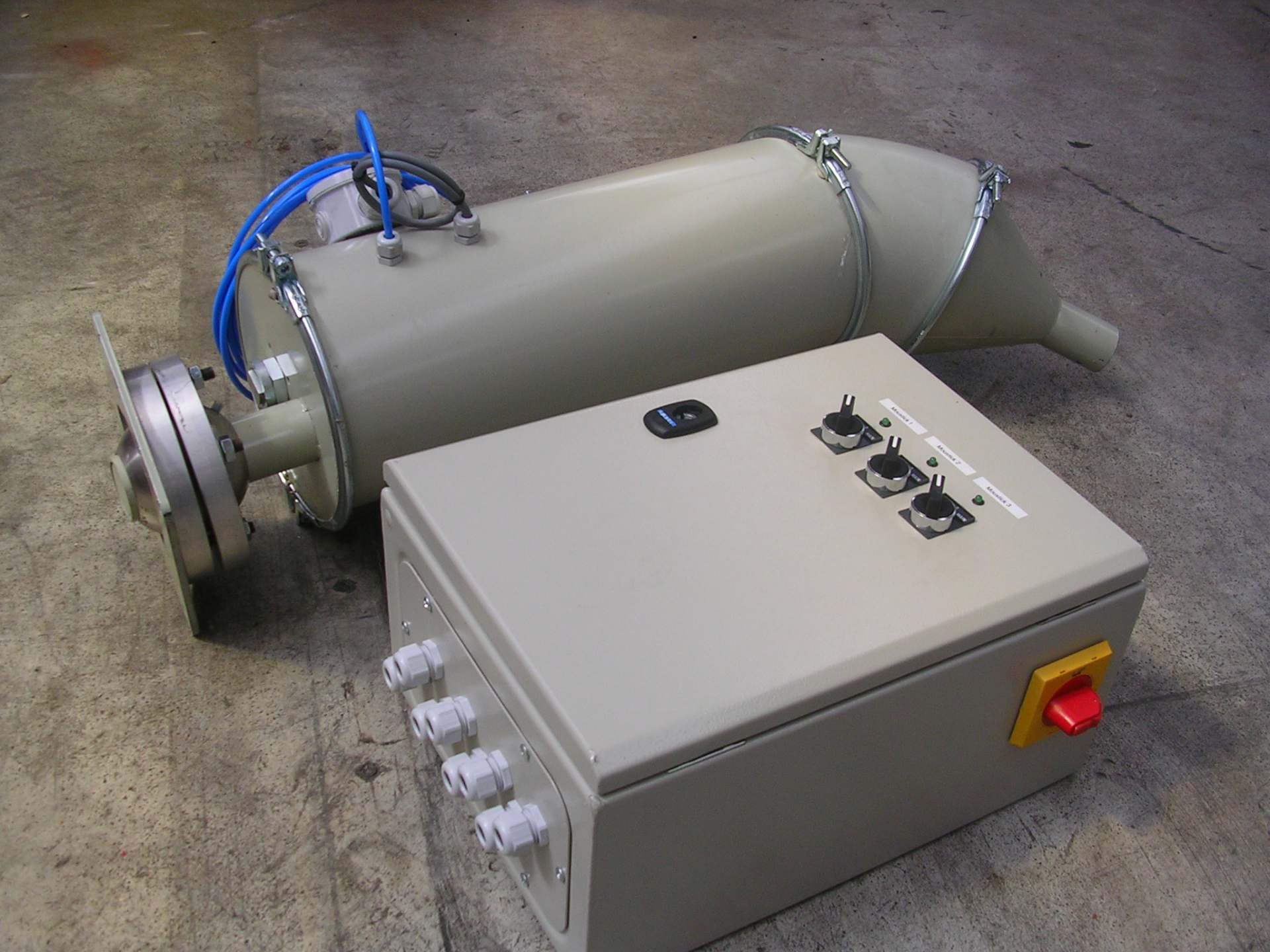

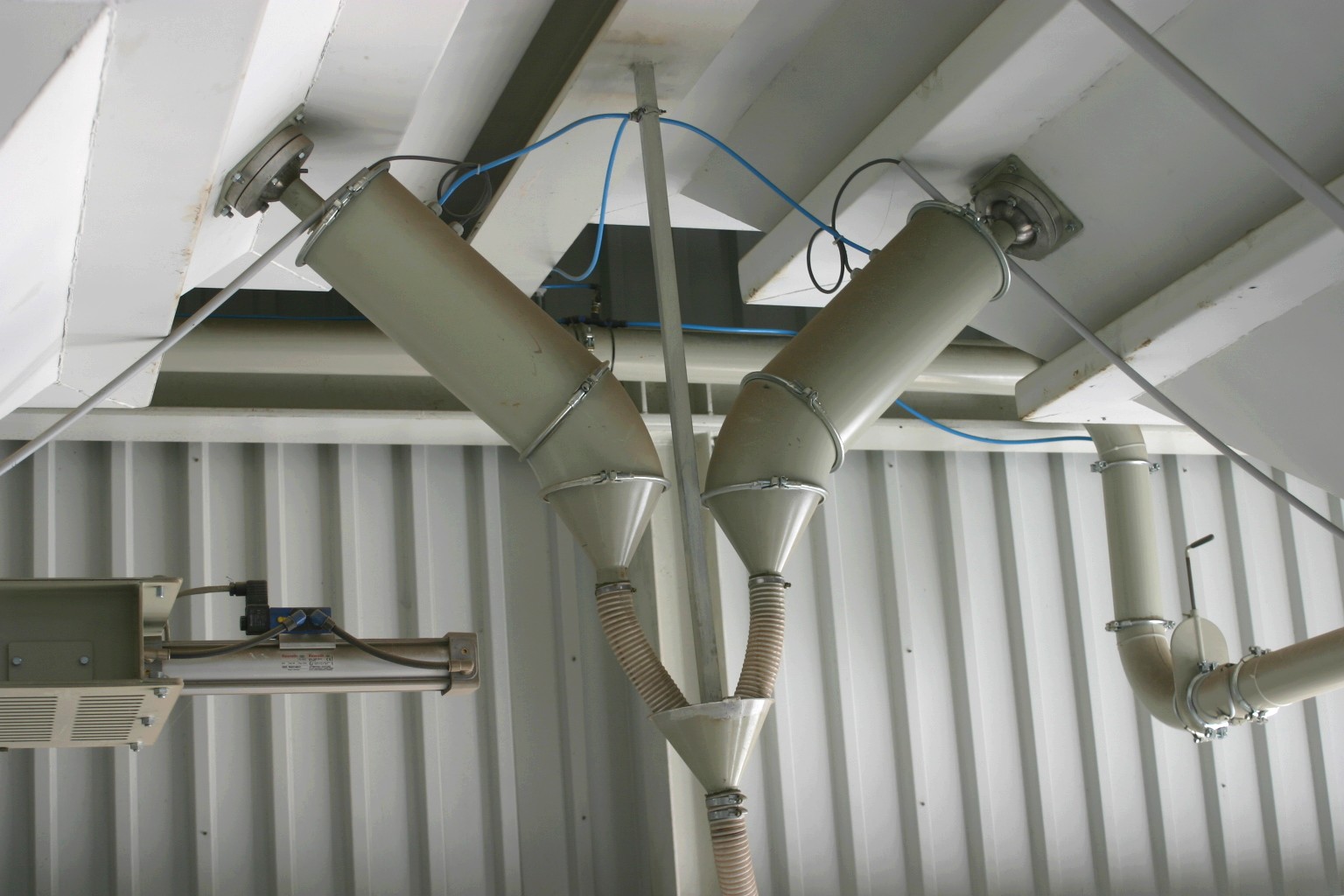

Пробовідбірник зерна в потоці MOUSTICK

Принцип роботи потокового пробовідбірника MOUSTICK - висування в потік зерна порожнього щупа пробовідбірника з приймальним отвором, через яке проба, що відбирається по щупу природним чином пересипається в приймальну ємність. Відбір проби відбувається під час знаходження/руху щупа в потоці зерна. У закритому стані щуп знаходиться в засунутому паркувальному положенні і ніяк не взаємодіє з потоком зерна.

Щуп пробовідбірника зерна в потоці MOUSTICK виготовляється з нержавіючої сталі;

Пневматичний привід;

"Гравітаційне" виконання в базовій комплектації - відібрана проба вільно висипається з пробовідбірника у приймальну ємність або герметичний приймальний модуль;

В "аспіраційному" виконанні до пробовідбірника може бути підключений комплект доставки проб в лабораторію (зернопровід необхідної довжини, наприклад - 100м, турбіна потужністю відповідно до необхідної відстані доставки проб, герметична приймальна станція "Циклобюро" в лабораторії).

Пульт керування пробовідбірником дозволяє задати:
- інтервали часу між відборами проб (наприклад - відбір проб кожну хвилину/10хв/год тощо);
- тривалість відбору проб;

Пробовідбірник зерна в потоці MOUSTICK в гравітаційному виконанні встановлюється зазвичай під кутом близько 45⁰.

В аспіраційному виконанні може бути встановлений під будь-яким кутом, у тому числі горизонтально.

Поточний пробовідбірник зерна MOUSTICK може бути встановлений на будь-які плоскі/круглі поверхні зернопроводів, завантажувальні, розвантажувальні бункери транспортерів та норій.

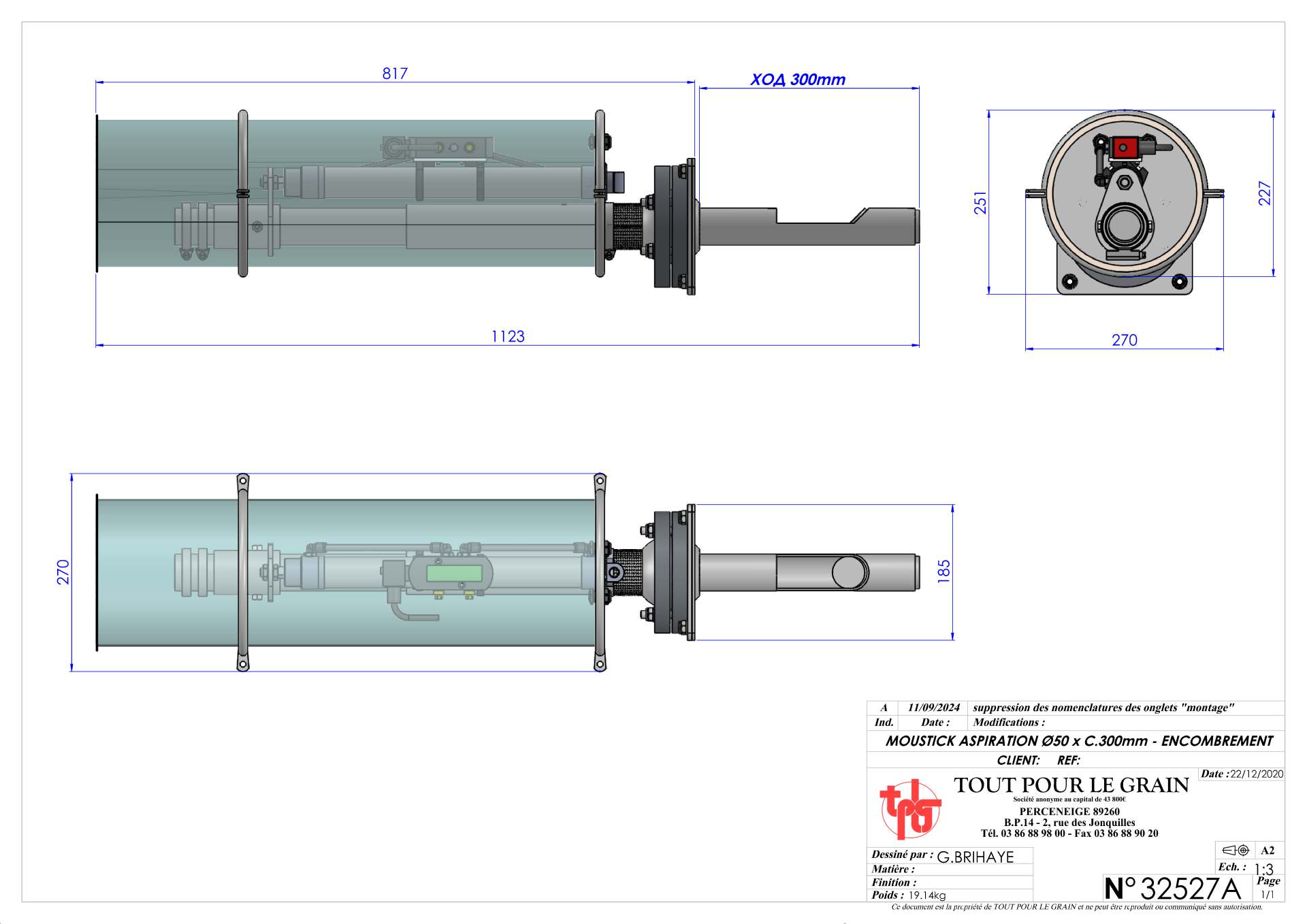

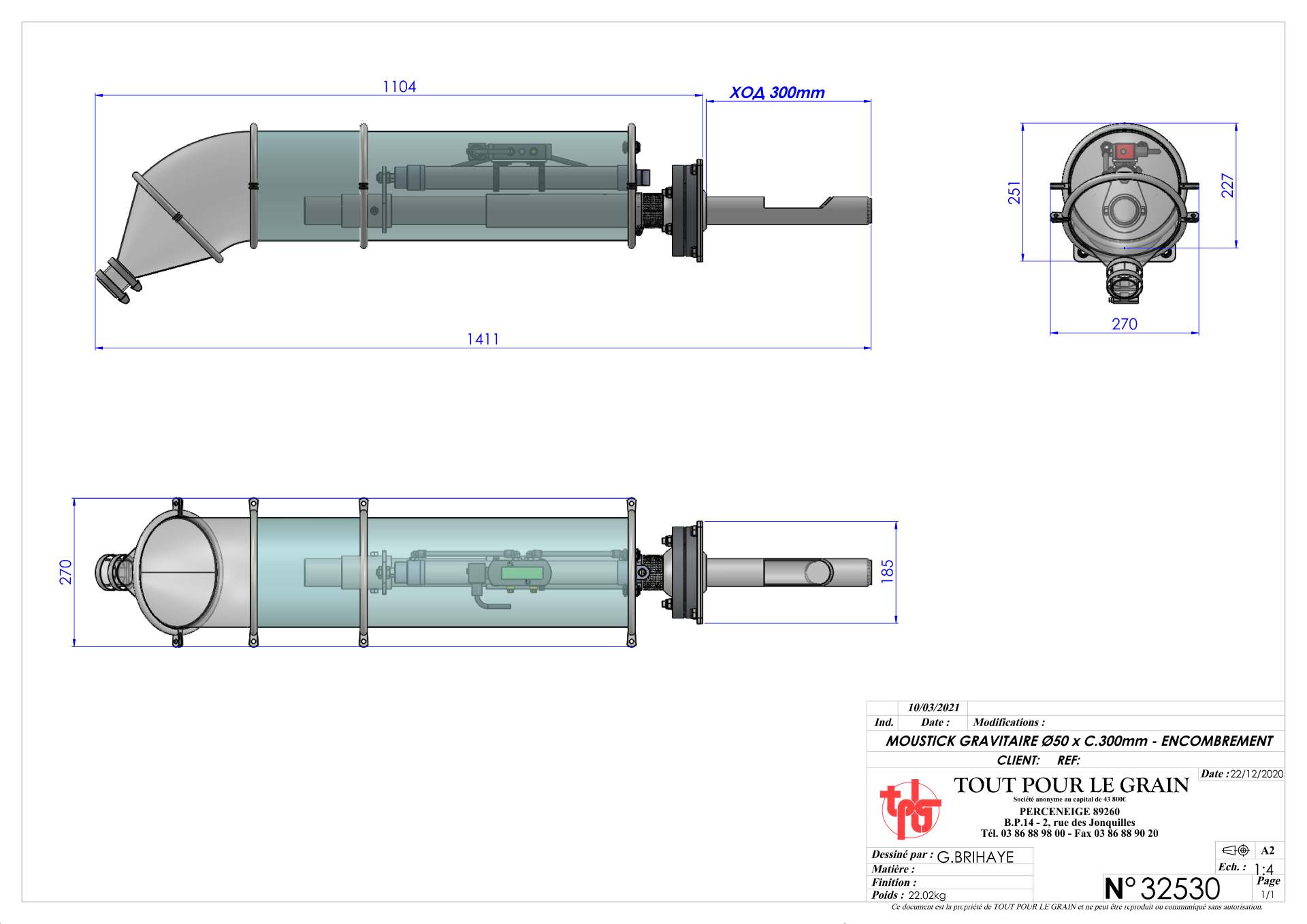

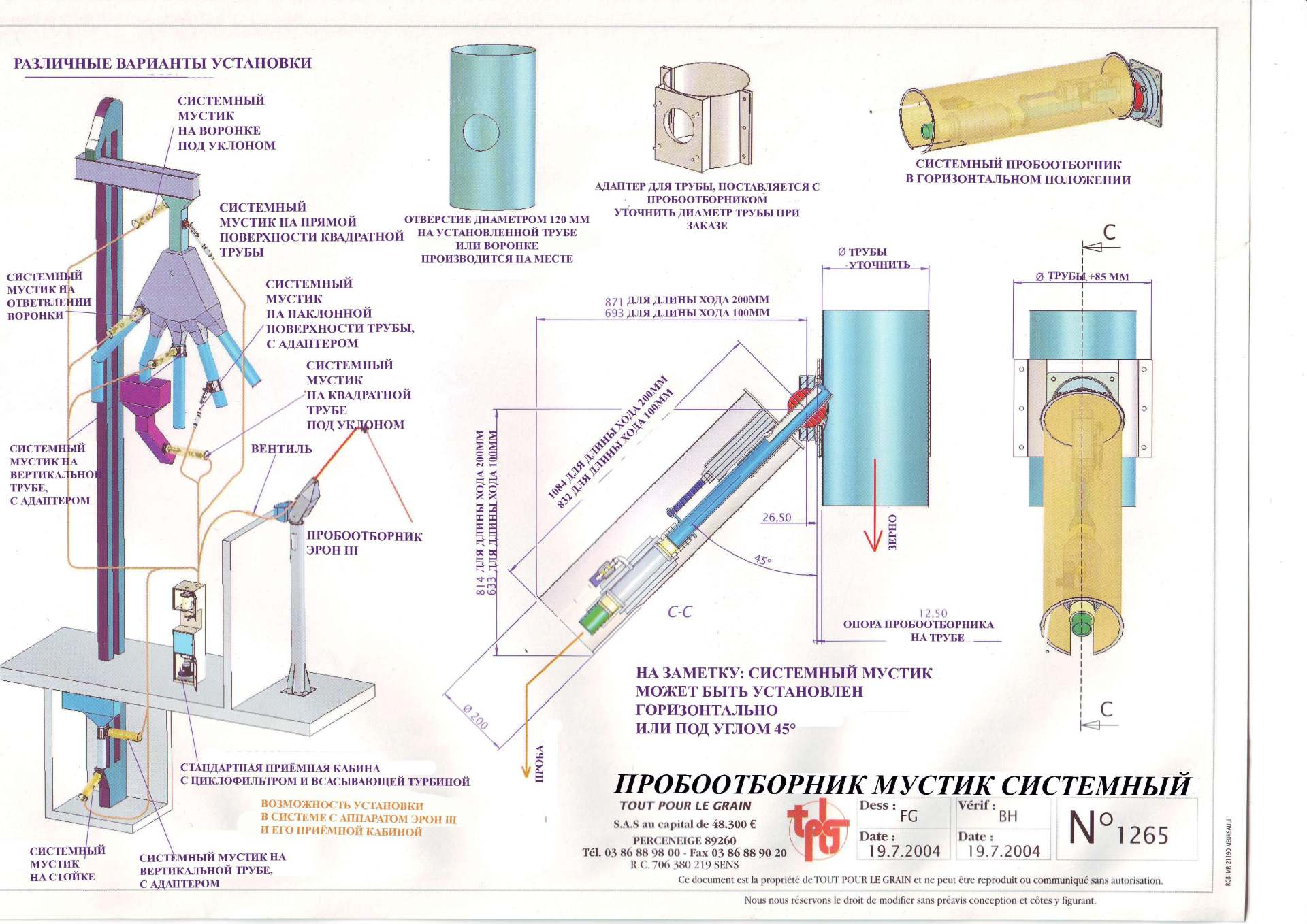

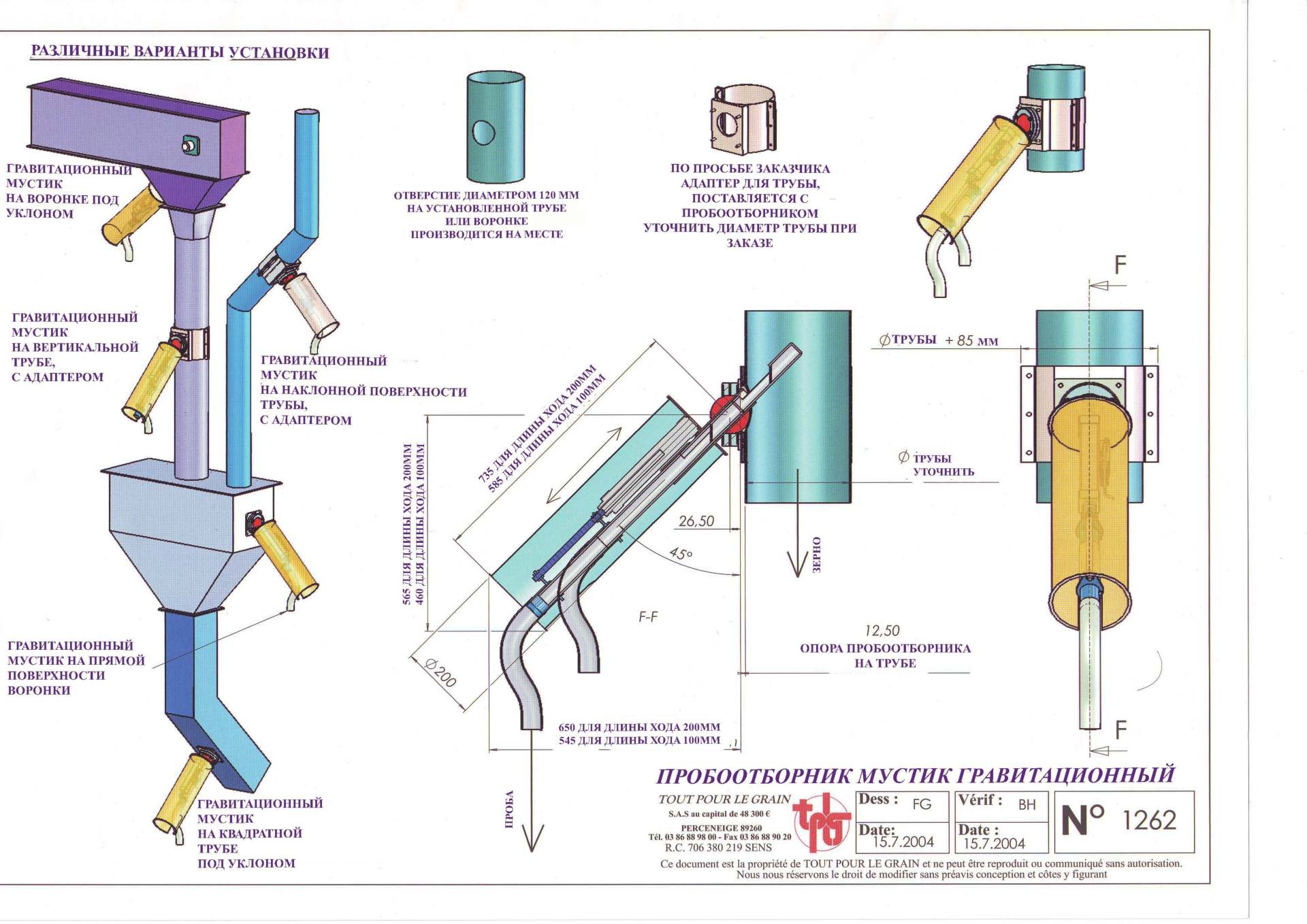

ВАРІАНТИ ВИКОНАННЯ ПРОБОВІДБІРНИКА ЗЕРНА В ПОТОЦІ MOUSTICK
