Система экспресс анализа зерна SARA

Автоматические пробоотборники зерна компании TPLG, Франция:

Автоматическая система анализа зерна SARA

Рабочий процесс

АВТОМАТИЗИРОВАННАЯ СИСТЕМА ОТБОРА И АНАЛИЗА ПРОБ ЗЕРНА SARA

автоматизирует весь процесс приемки, распределения и анализа зерна и объединяет несколько этапов в единый рабочий процесс:

01


 Отбор проб

автоматическим пробоотборником, управление которым осуществляется с помощью автоматической системы управления. Оператор запускает процесс отбора проб, далее все процессы управляються программой SARA-soft и работают в автоматическом режиме.

02


Распределение отобранного образца

системой SARA, которая гомогенизирует и делит отобранный образец в соответствии с требуемым каждым прибором объемом проб, а затем автоматически запускает анализ на каждом приборе.

03


Анализ проб экспресс анализаторами

Полученные результаты анализов поступают с каждого прибора в ПК, где объединяются в общую базу данных результатов анализов. Далее может производиться дальнейшая обработка результатов (печать, экспорт в электронную базу данных или ERP систему предприятия и т.д.).

04

Возврат излишков проб

заданный объем проб подается на автоматический или полуавтоматический упаковщик арбитражного образца, а отработанные приборами пробы и излишек проб возвращается в грузовик с помощью автоматической системы возврата излишков проб, после чего система готова к новому циклу работы.

Эффективность внедрения системы

Автоматическая система анализа зерна SARA

Автоматическая система анализа зерна SARA по желанию заказчика может включать:

  • ✔ Систему видеонаблюдения – для визуального контроля отбора проб и фиксации номерного знака автомобиля;

  • ✔ Оборудование для герметичной упаковки проб зерна для хранения на случай арбитража.

  • ✔ Возможность подключения:

    • - автомобильных весов;

      • - автомобилеразгрузчиков;
      • - дополнительного лабораторного оборудования.

01

Минимизация "человеческого фактора" и точность результатов

✔ Анализ взятой из грузовика пробы проходит без вмешательства оператора;
✔ Все результаты автоматически сохраняются и всегда доступны;
✔ Исключаются ошибки и "ошибки" оператора;
✔ Автоматическая подача проб на упаковку для хранения арбитражных образцов;

02

Скорость и пропускная способность

✔ Непревзойденная скорость автоматизированных процессов отбора, распределения и анализа проб - среднее время затраченное на грузовик, включая отбор, распределение, анализ и возврат излишков, составляет 5 - 6 мин;

✔ В следствии внедрения системы существенно возрастает пропускная способность предприятия;

03

Простота эксплуатации

✔ Централизованное управление в программе SARA-soft, т.е. нет необходимости управлять каждым прибором в отдельности (за исключением смены сит на лабораторном сепараторе);
✔ Один оператор может управлять всем процессом отбора, распределения и анализа проб;
✔ При необходимости, можно использовать каждый из анализаторов отдельно от системы SARA. В этом случае, результаты не посылаются в программное обеспечение SARA-soft (и главный компьютер), а становятся доступными на каждом из устройств в отдельности.

04

Доступность результатов

✔ Каждый образец имеет уникальный номер, основанный на дате и времени анализа;
✔ База данных может объединять результаты с результатами других лабораторных анализов;
✔ Каждый анализ копируется и хранится на жестком диске ПК;
✔ Данные из программы SARA-soft могут поступать в 1С или другую ERP систему предприятия в режиме реального времени;
✔ Исключается возможность утери результатов анализов;
✔ Возможность добавить комментарии к образцу;

Автоматизированная система анализа зерна SARA

Две компоновки автоматизированной системы анализа зерна SARA:

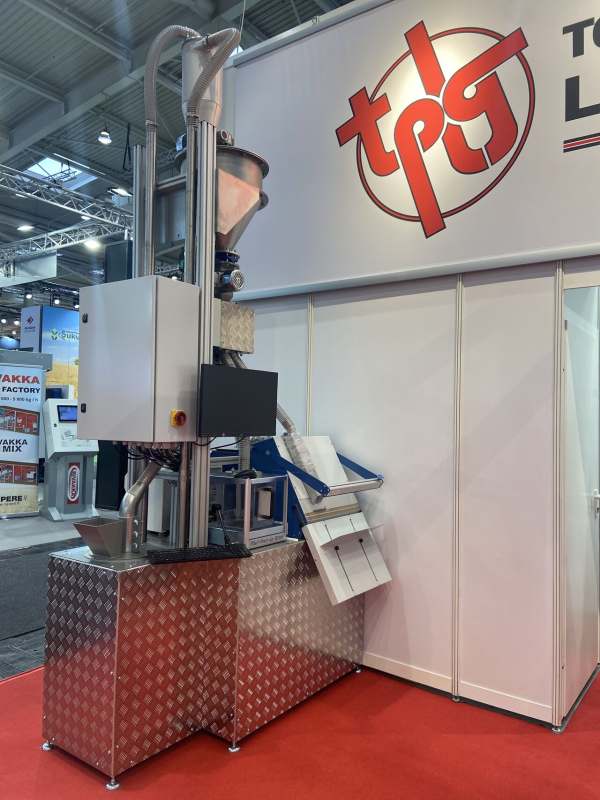

Вертикальная гравитационная компактная автоматическая система
анализа зерна SARA

Автоматическая система анализа зерна SARA

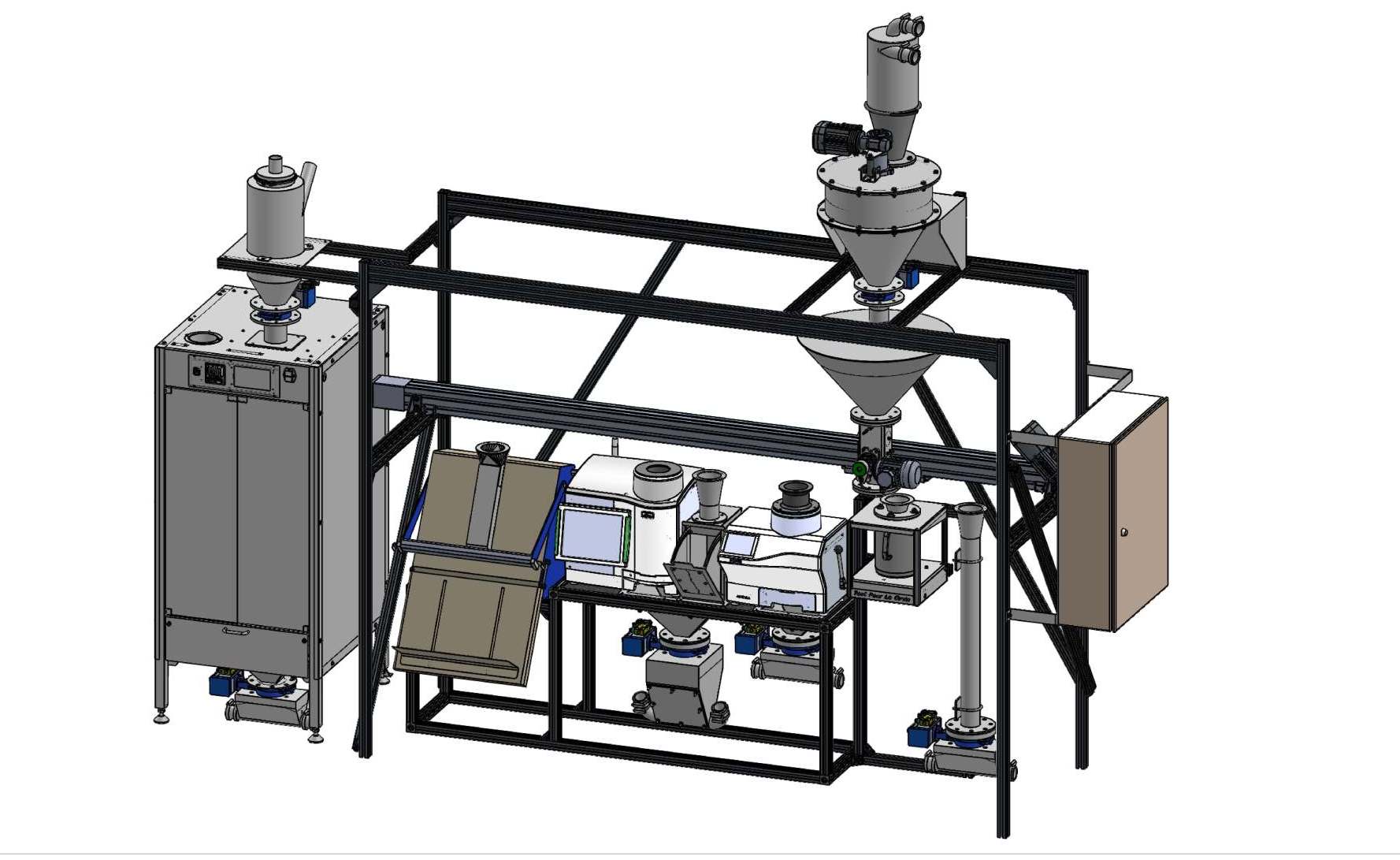

Линейная автоматическая
система анализа зерна SARA

Автоматическая система анализа зерна SARA

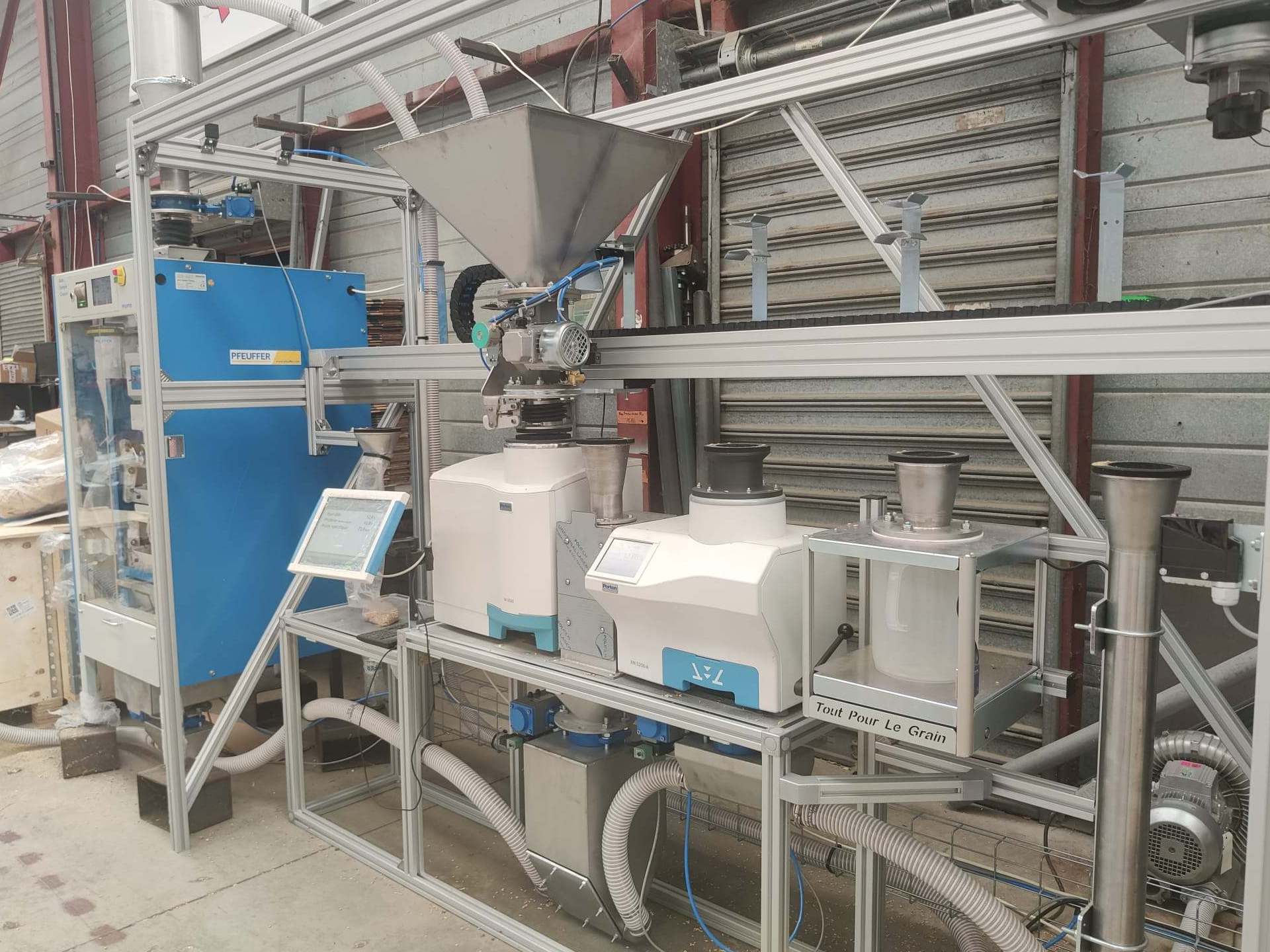

Линейная автоматизированная система SARA

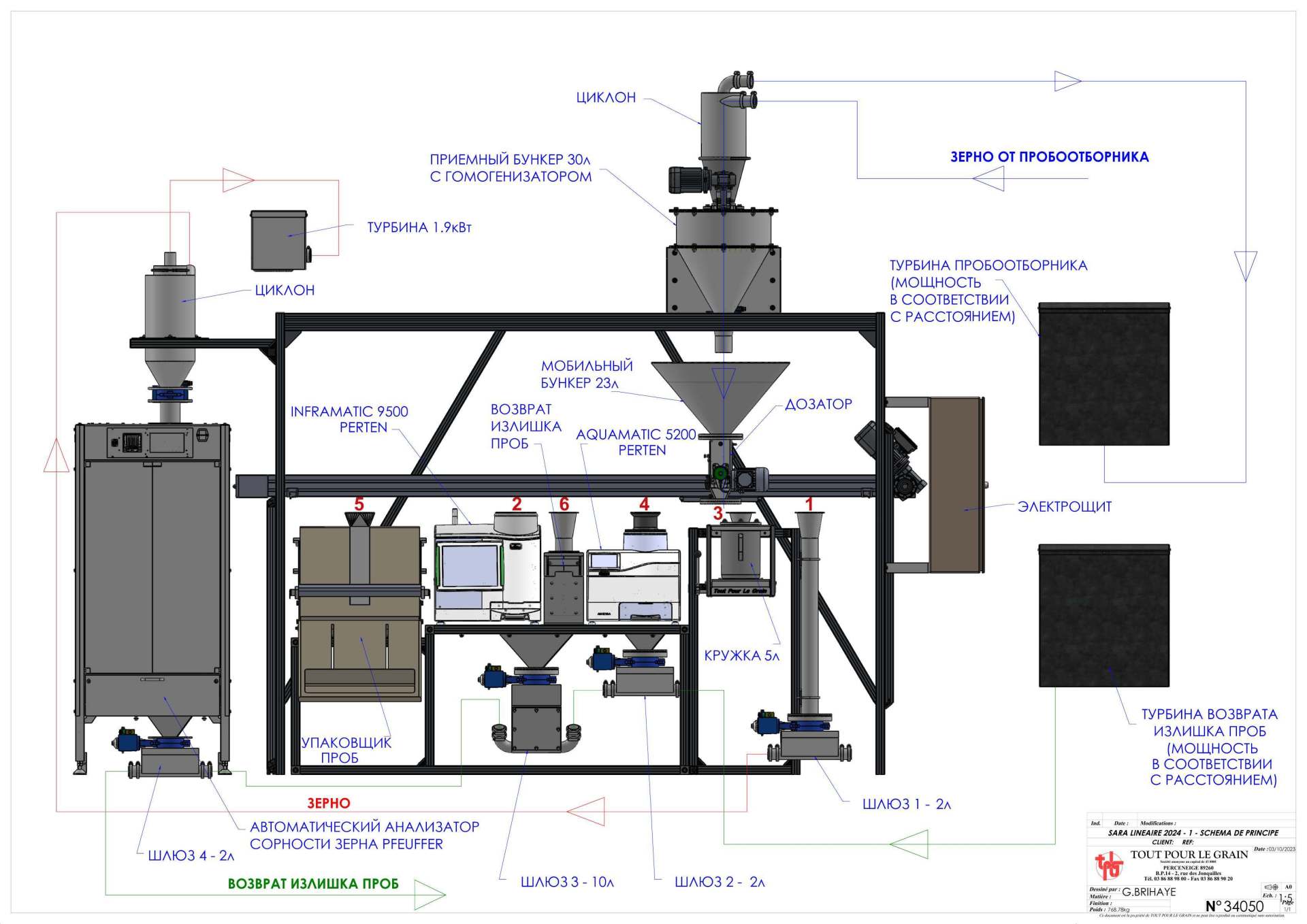

Функциональная схема:

* (установленные приборы и количество точек подключения могут быть изменены в зависимости от задач и требований Заказчика)

Точки распределения гомогенизированной пробы:

1. ПЕРВАЯ ТОЧКА: ЛАБОРАТОРНЫЙ СЕПАРАТОР
Автоматическое определение крупной и мелкой примеси, содержание хорошего и дробленого зерна с помощью плоских решет, удаление пыли и взвешивание.
ОПЦИЯ: Очищенное зерно отправляется на устройство анализа NIR или на возврат проб.
2. ВТОРАЯ ТОЧКА: ИНФРАКРАСНЫЙ АНАЛИЗАТОР
Infratec NOVA или Inframatic 9500 с модулем натурного веса SW
ОПЦИЯ: анализ чистого зерна после анализатора сорности;
3. ТРЕТЬЯ ТОЧКА: КОНТРОЛЬНЫЙ ОБРАЗЕЦ
Для визуального контроля или дополнительных анализов в лаборатории;
4. ЧЕТВЕРТАЯ ТОЧКА: АНАЛИЗАТОР ВЛАЖНОСТИ, НАТУРНОГО ВЕСА и ТЕМПЕРАТУРЫ ЗЕРНА
(AQUAMATIC 5200 или DICKEY-john)
5. ПЯТАЯ ТОЧКА: УПАКОВЩИК ПРОБЫ
6. ШЕСТАЯ ТОЧКА: ВОЗВРАТ ПРОБЫ В ГРУЗОВИК
(Стандартно - на расстояние до транспортного средства 25 метров);

ВИДЕО: Линейная автоматическая система анализа зерна SARA

Вертикальная компактная гравитационная автоматизированная система SARA

Особенности вертикальной
автоматизированной системы SARA:

Вертикальная компоновка системы;
Меньшая, чем у линейной системы занимаемая площадь;
Требуется большая, чем для линейной системы, высота помещения, либо часть оборудования выносится на верхний этаж или крышу здания;
Требуется свободный подход к системе с трех сторон;
Как и в линейной системе - 6 точек подключения в стандартной комплектации:
- Автоматический лабораторный сепаратор;
- Инфракрасный анализатор Infratec или Inframatic 9500;
- Контрольный образец для визуального контроля или дополнительных анализов в лаборатории;
- Анализатор влажности, натурного веса и температуры зерна (AQUAMATIC 5200 или DICKEY-john);
- Упаковщик арбитражных проб;
- Возврат излишков проб в грузовик или накопительный бункер;
Управление всей системой программой SARA-soft, передача данных в систему 1C или другую ERP систему Заказчика.
Оценочное время обработки грузовика - около 5 мин.:
- время отбора проб в 8 точках - менее 2 мин;
- время распределения, анализа проб на анализаторах, передача данных с приборов в объединенную базу данных - менее 2 мин;
- автоматический возврат отработанных анализаторами проб - менее 1 мин.

* (установленные приборы и количество точек подключения могут быть изменены в зависимости от задач и требований Заказчика)

ВИДЕО: Вертикальная автоматическая система анализа зерна SARA
