Пневматический пробоотборник зерна FALCON СТАНДАРТ

Автоматические пробоотборники зерна компании TPLG, Франция:

МОДЕЛЬ ПРОБООТБОРНИКА

Пневматический пробоотборник зерна
FALCON СТАНДАРТ

Пневматический пробоотборник зерна на стойке FALCON СТАНДАРТ - это новое поколение пробоотборников зерна, пришедшее на смену выпускавшимся с 1985 года пробоотборникам ЭРОН СТАНДАРТ.

Продолжая эволюционное развитие этой линейки пробоотборников, пневматический пробоотборник зерна FALCON СТАНДАРТ унаследовал все лучшие технические и конструктивные решения, предыдущего поколения - пробоотборников ЭРОН (HERON) СТАНДАРТ и благодаря применению современных комплектующих и технологий, полностью отвечает требованиям сегодняшнего дня.

Как и прежде, этот тип пробоотборников позволяет производить отбор проб любых сыпучих продуктов (зерна, комбикорма, шрота, гранулированных продуктов и т.д.) из кузова автомобиля.

Щуп пробоотборника опускается в подлежащее анализу зерно, забирает определенное его количество и отправляет эту пробу в емкость (циклобюро), расположенную в лаборатории. Передача пробы в лабораторию происходит по зернопроводу с помощью вакуумной турбины. Установка зонда над той точкой транспортного средства, из которой должна быть взята проба, производится благодаря вращению "стрелы" пробоотборника вокруг опоры.

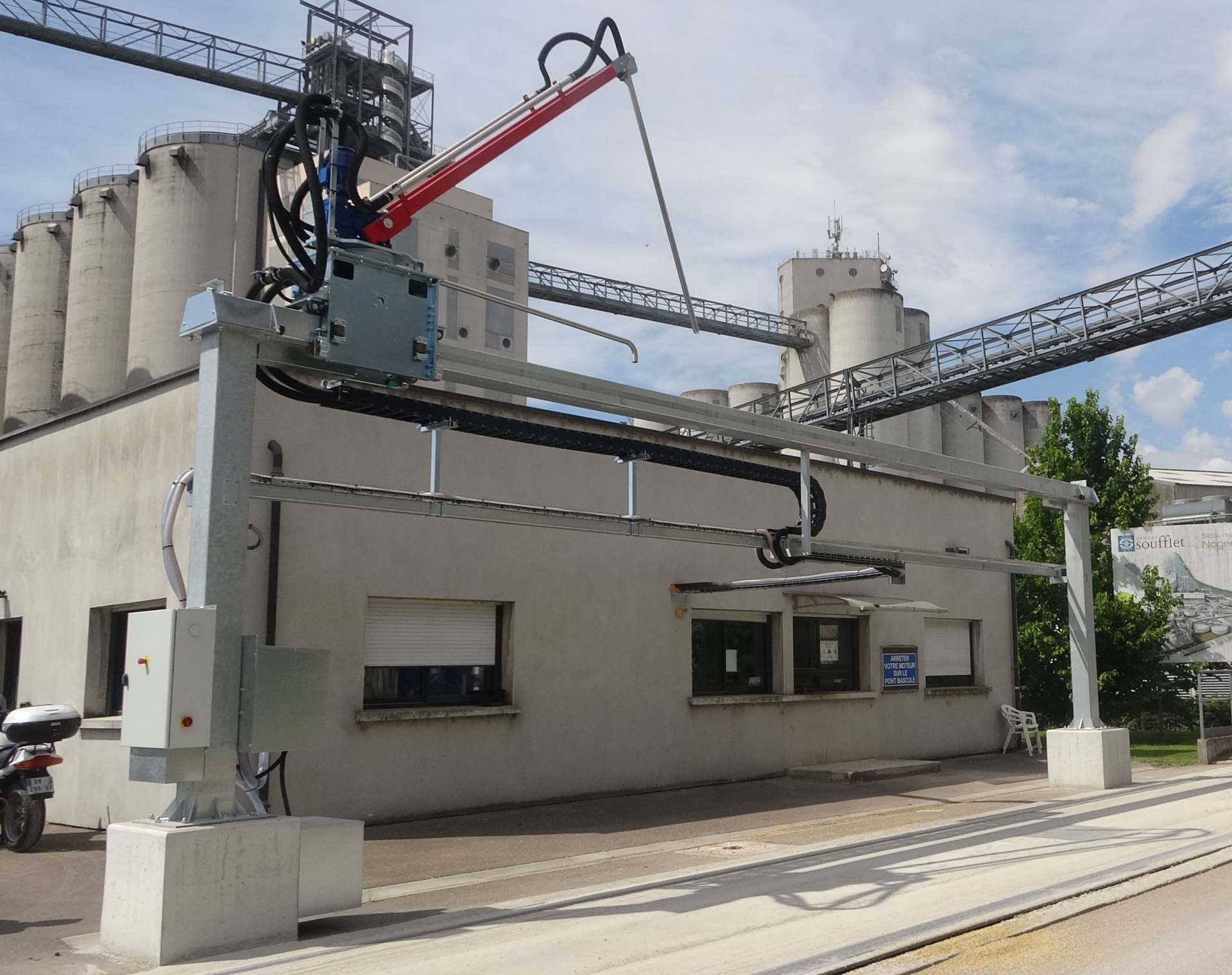

Конструктивно серия автоматических пробоотборников зерна FALCON делится на 2 модельные линейки:

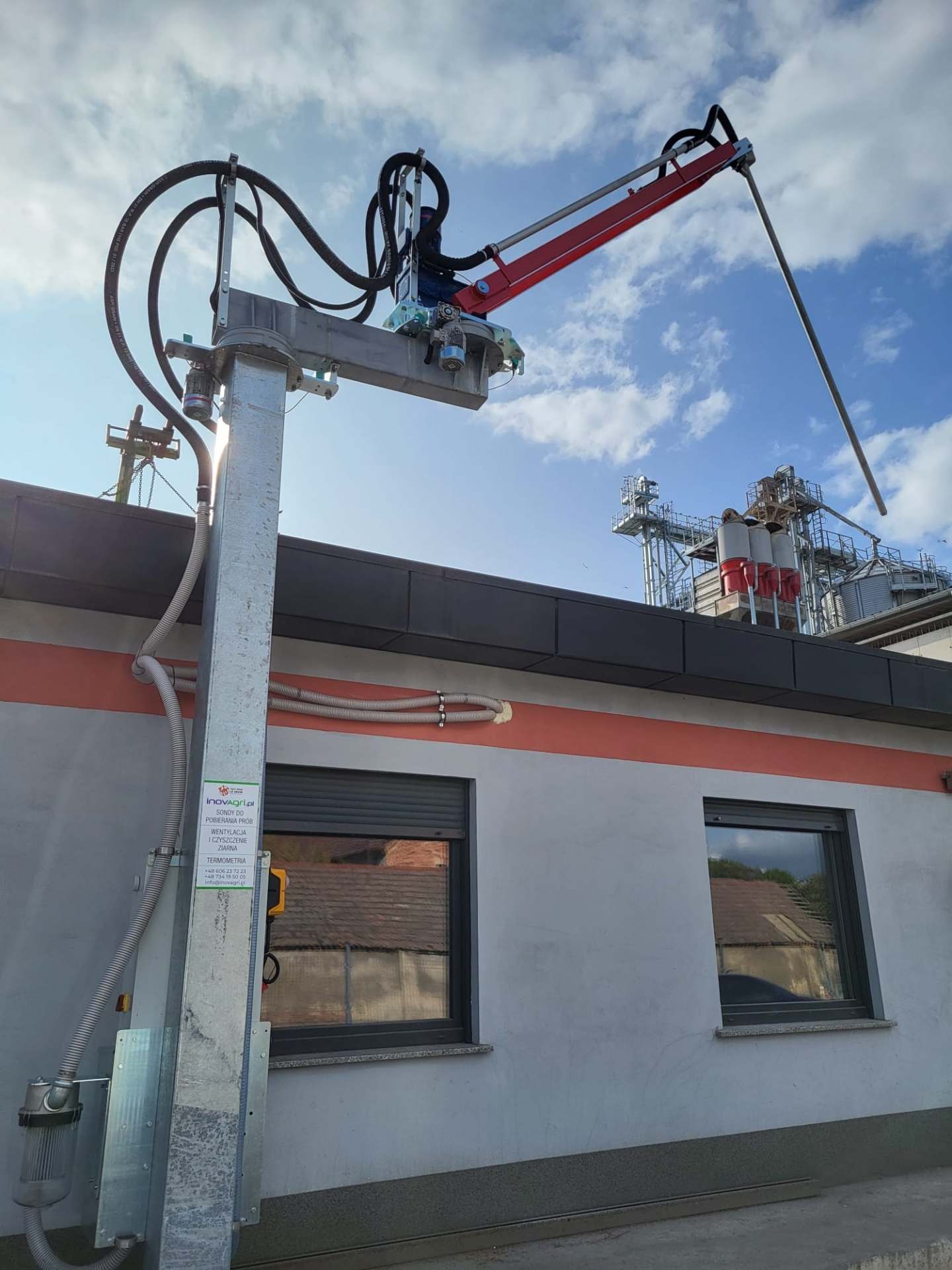

Пробоотборник зерна на стойке

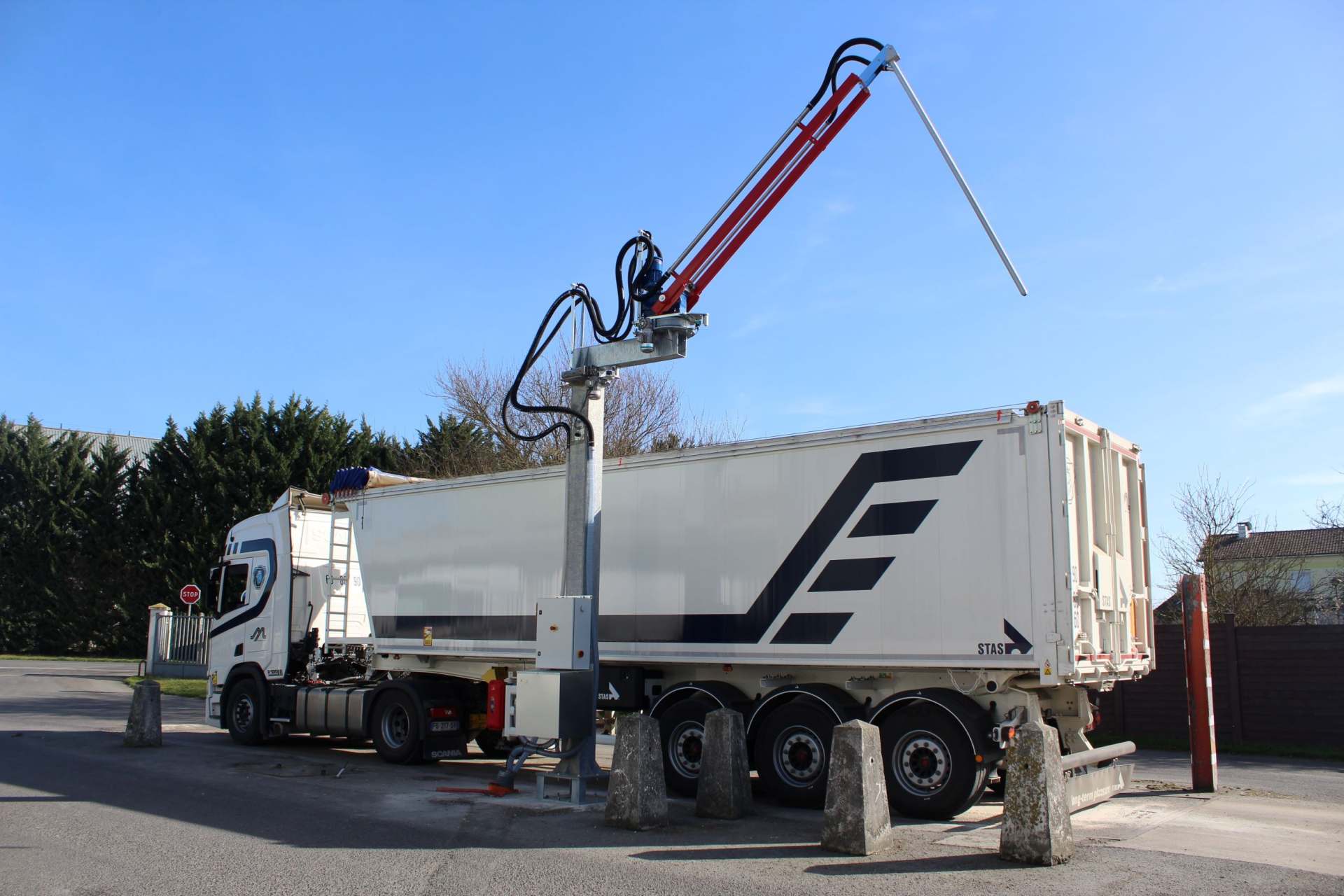

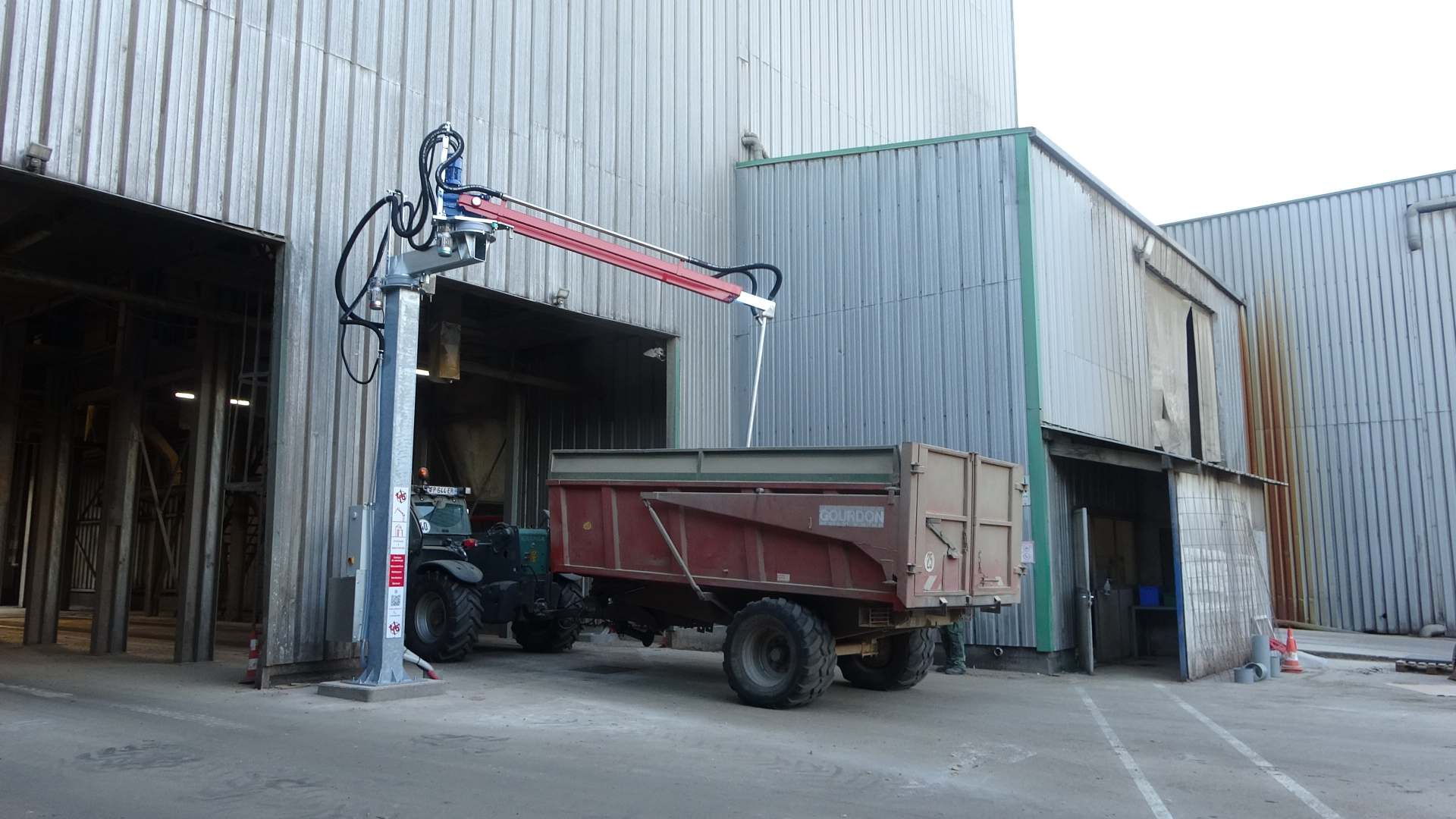

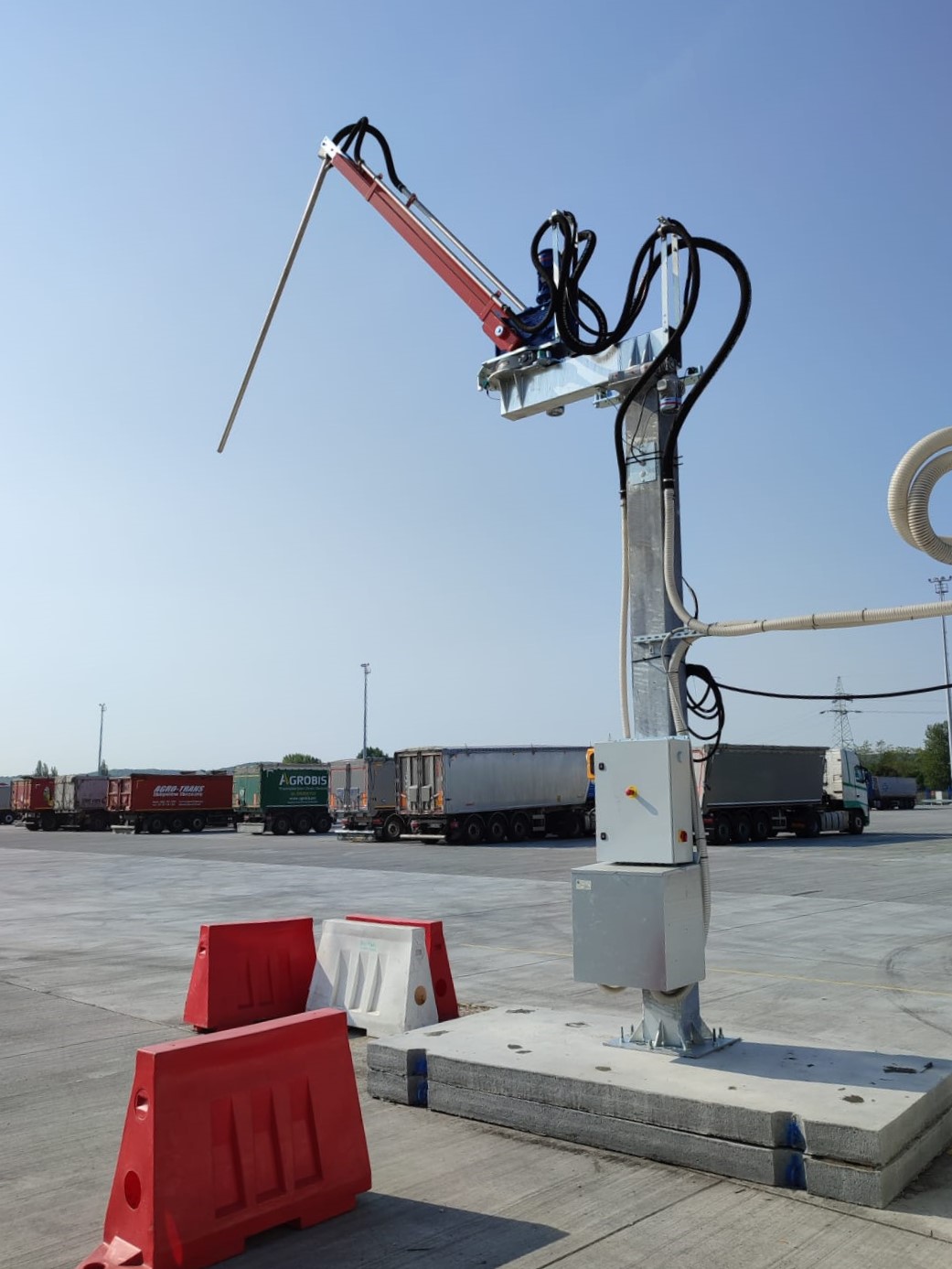

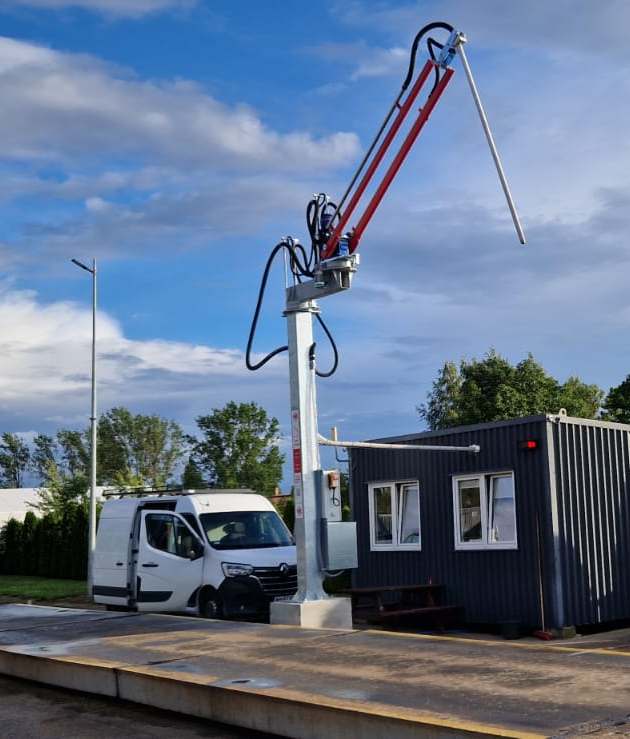

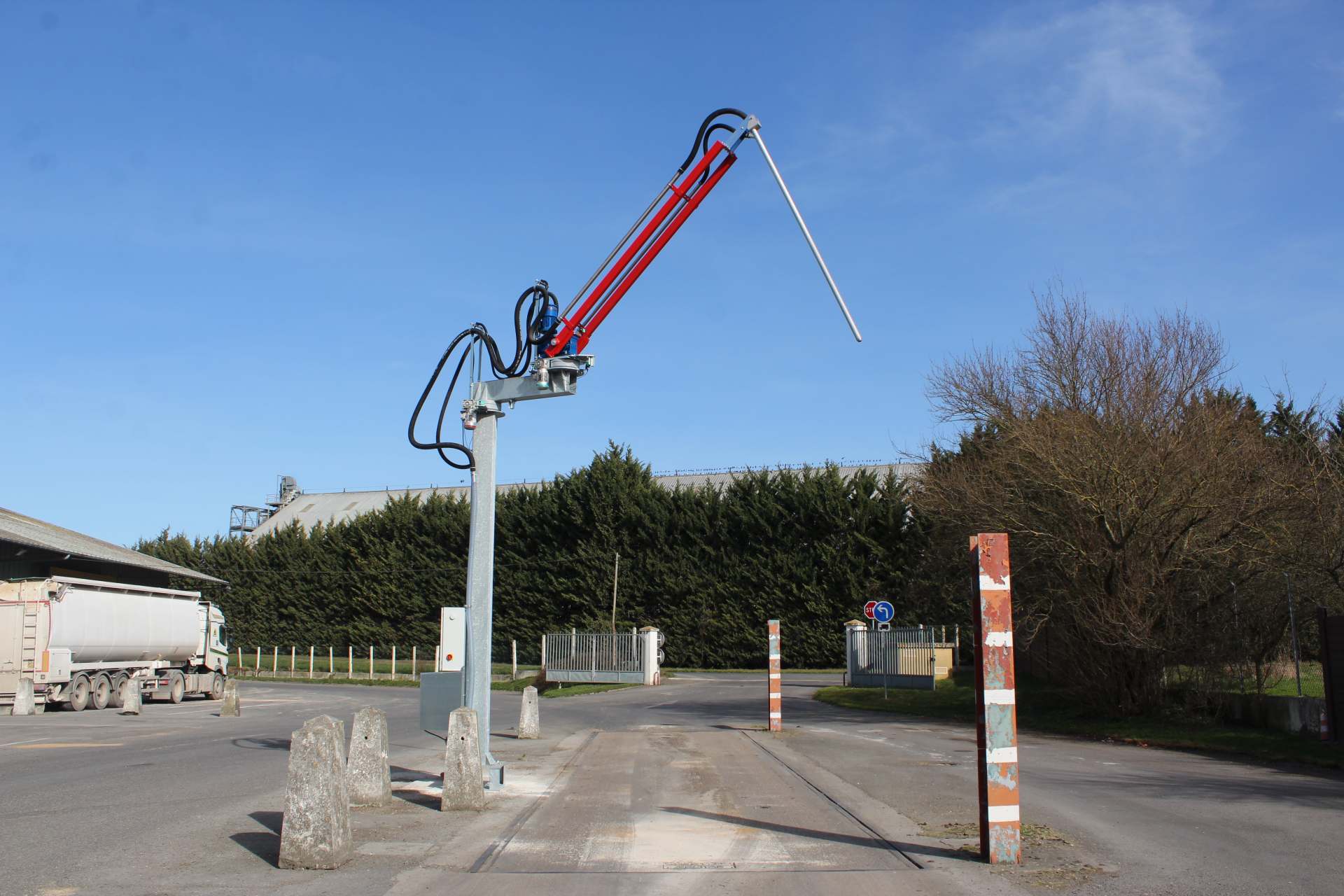

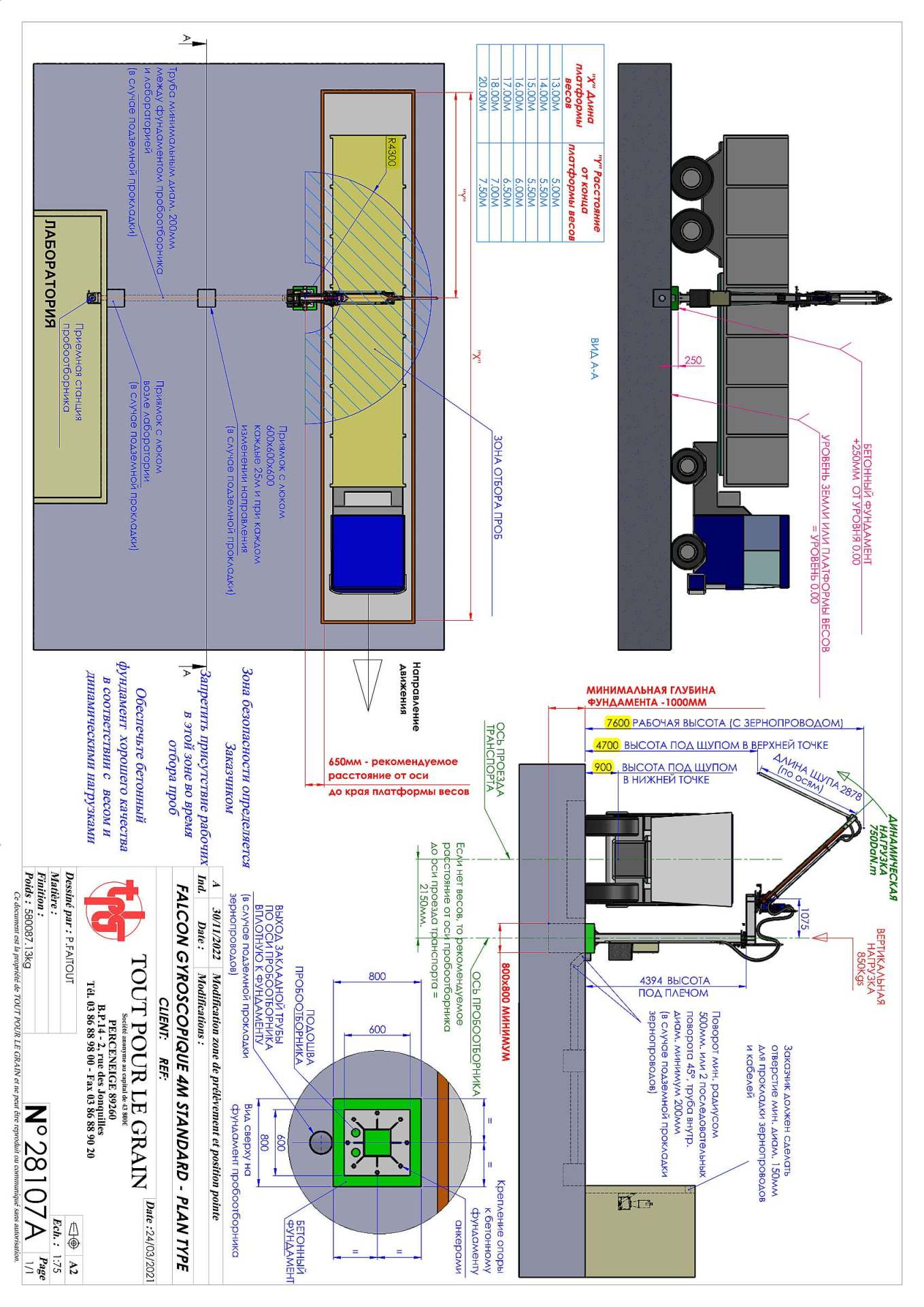

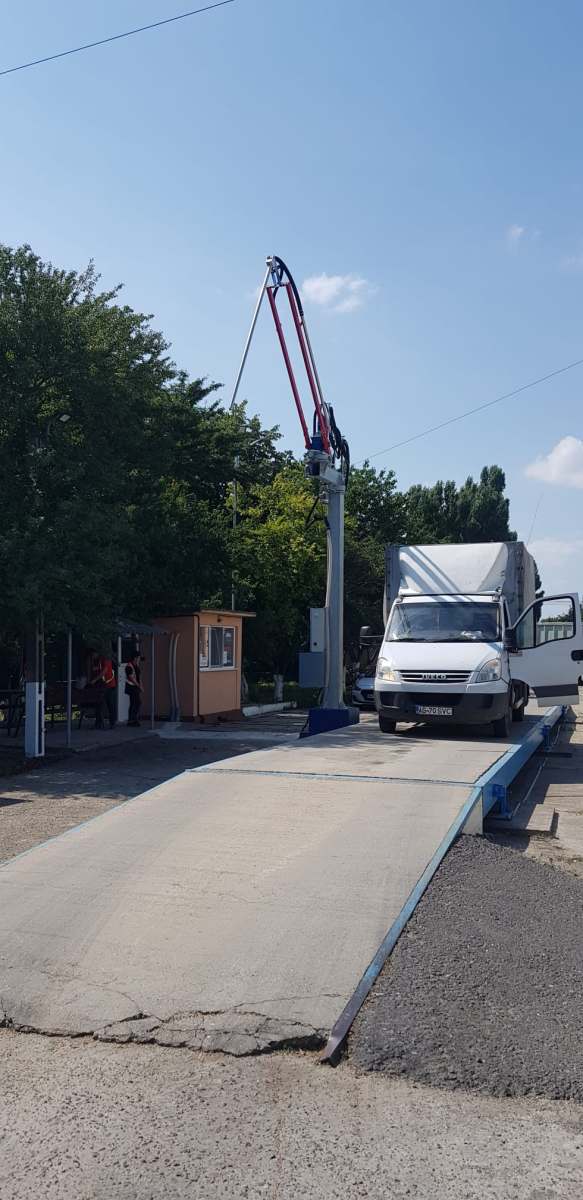

FALCON ГИРОСКОП

Пробоотборник зерна на стойке
FALCON СТАНДАРТ

Система управления
качеством

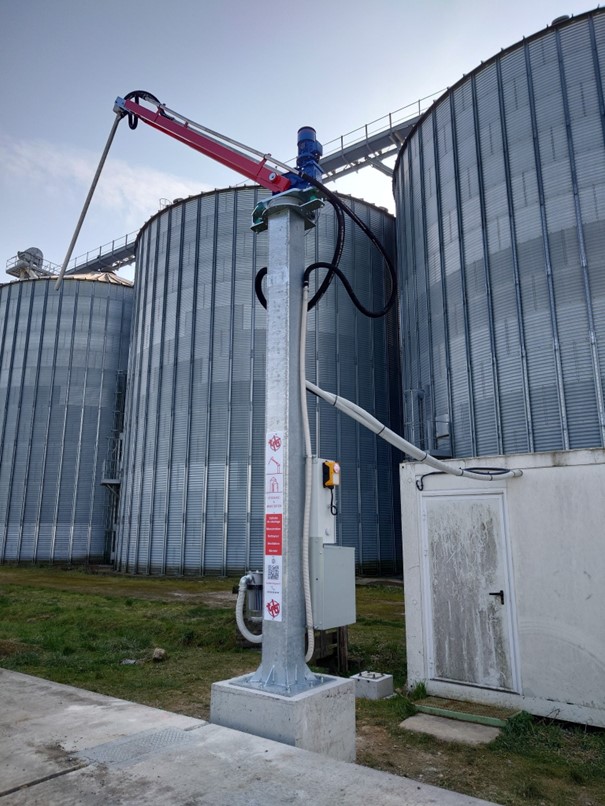

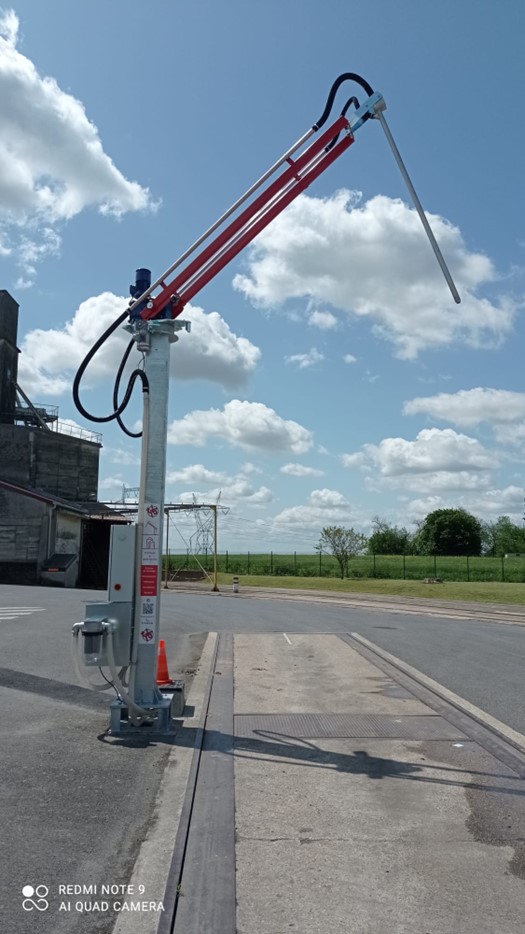

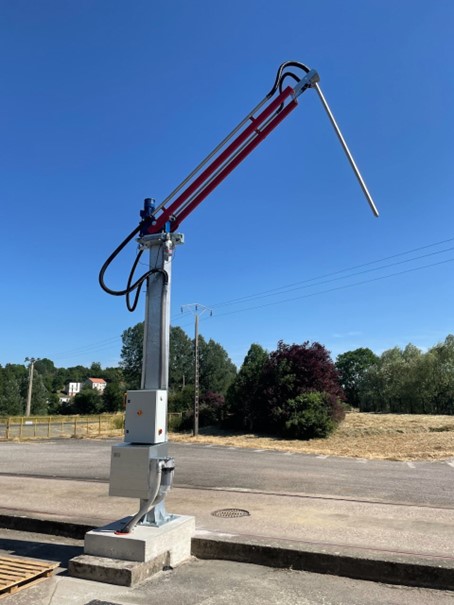

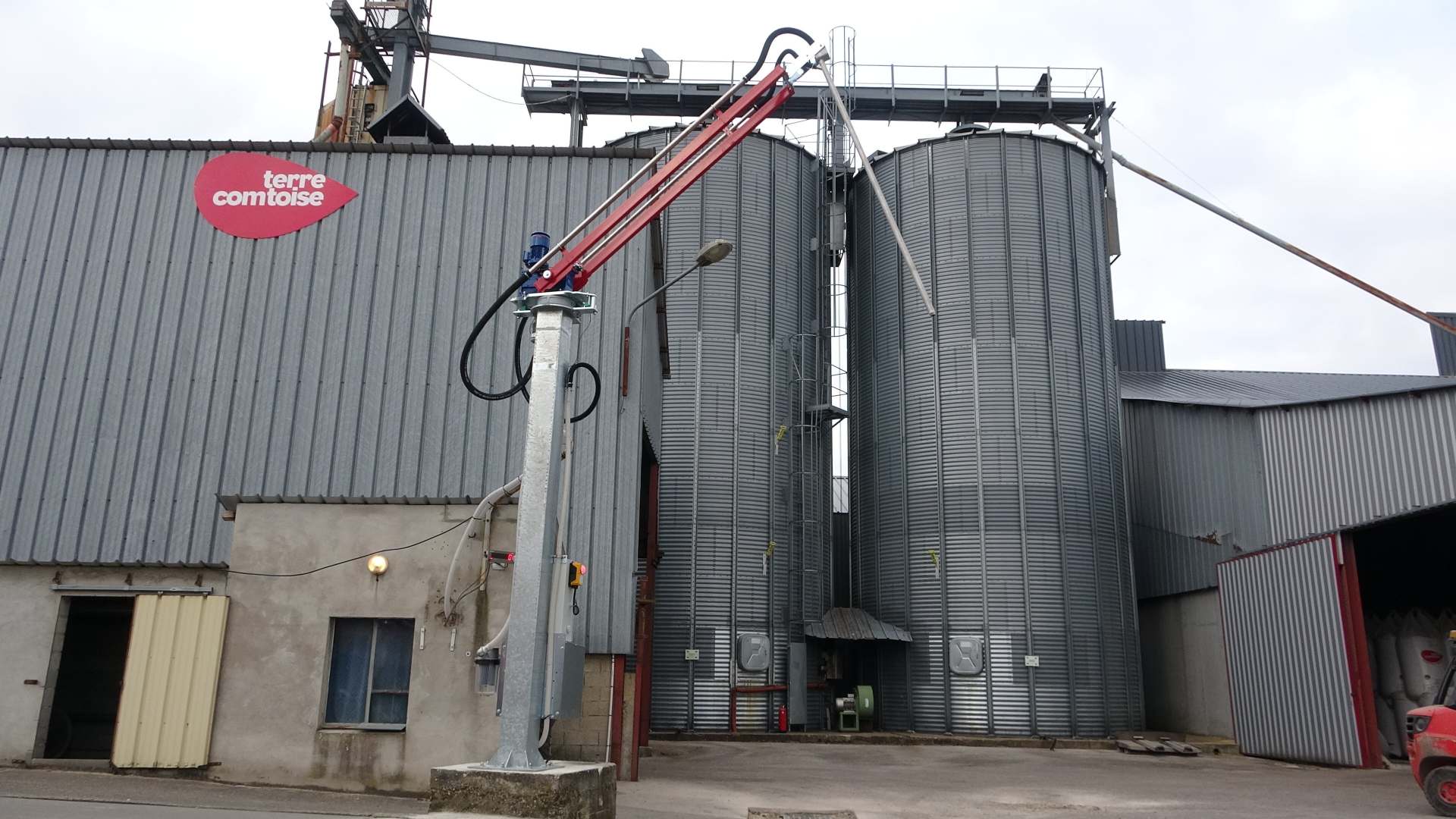

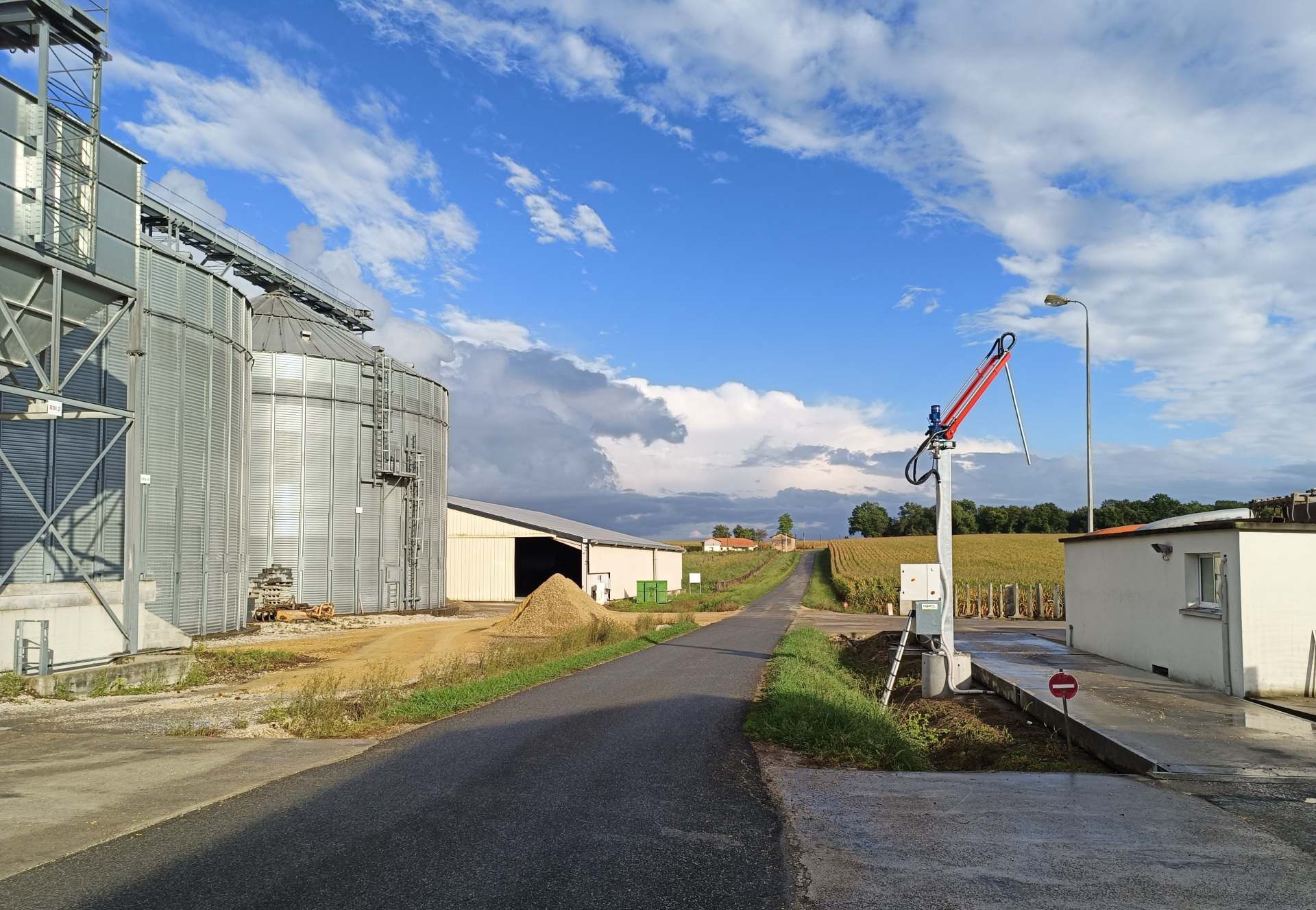

Пневматический пробоотборник зерна на стойке FALCON СТАНДАРТ

Особенности конструкции и зона отбора проб

* Одна ось вращения в горизонтальной плоскости - на опорной стойке, нет выдвижной стрелы - отбор проб только по линии радиуса:

Главной отличительной чертой пробоотборника зерна FALCON СТАНДАРТ является наличие только одной оси вращения в горизонтальной плоскости и отсутствие выдвижной стрелы.

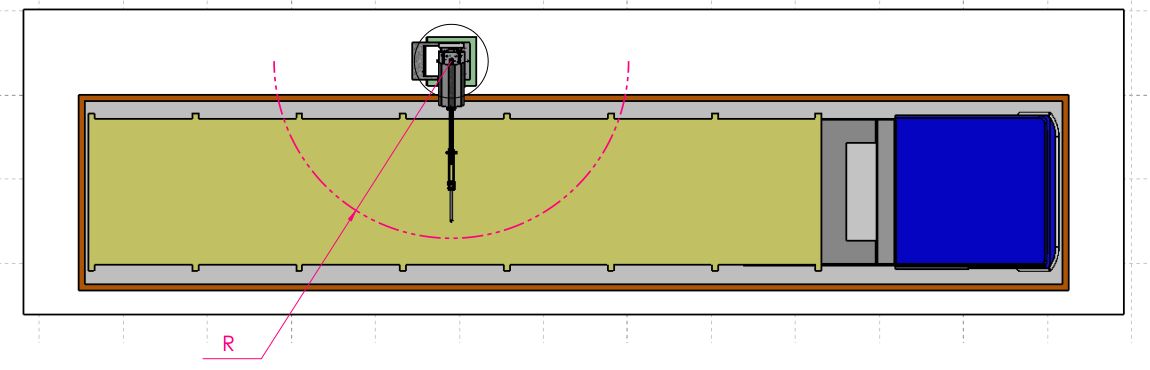

Отбор проб ведется только по линии радиуса зоны отбора проб, равному 3,2м.

Благодаря простой конструкции и качественным комплектующим - пневматический пробоотборник зерна FALCON СТАНДАРТ с одной стороны - самый бюджетный, и с другой стороны - самый надежный пробоотборник компании.

ЗАДАТЬ ВОПРОС

Позвоните нам:

+38 093 309 15 00

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Пневматический пробоотборник зерна на стойке FALCON СТАНДАРТ

КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ОПЦИИ И КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА:

Базовая стандартная комплектация пневматического пробоотборника зерна
FALCON СТАНДАРТ

Полностью оцинкованная конструкция пробоотборника;

Опорная стойка;

Поворотная головка пробоотборника на опорной стойке;

Двухпоточный каротажный щуп из нержавеющей стали длиной 2,5м;

Два мотор-редуктора IP 55;

Основная турбина мощностью от 1,7 кВт;

Электрический шкаф на опорной стойке;

Функция продувки турбины и зернопроводов в базовой комплектации;
В случае необходимости оператор может включить основную турбину, не передвигая пробоотборник и не запуская цикл отбора проб. Данная функция может применяться, например, для дополнительной прочистки зернопроводов при смене принимаемых культур или, если пробоотборником долго не пользовались, для продувки конденсата, в случае его скопления.

Система «касания дна кузова»;
Чтобы взять пробу в ручном режиме, оператор устанавливает щуп над определенной точкой отбора, после чего нажимает на пульте одну кнопку "Старт цикла отбора". Щуп погружается в зерно и забирает пробу по всей высоте кузова, когда щуп упирается в дно кузова, электроника отмечает увеличение напряжения и автоматически инвертирует движение.
Таким образом, система «касания дна кузова» гарантирует взятие пробы по всей высоте кузова и упрощает работу оператора (не нужно держать кнопку опустить щуп, на глаз определять глубину погружения щупа и держать кнопку поднять щуп).

Пищевой антистатический зернопровод Ø50мм;

Комплект кабелей для расстояния доставки пробы 30м
(опционально - до 600м);

Анкерные болты для крепления опорных стоек пробоотборника на бетонный фундамент.

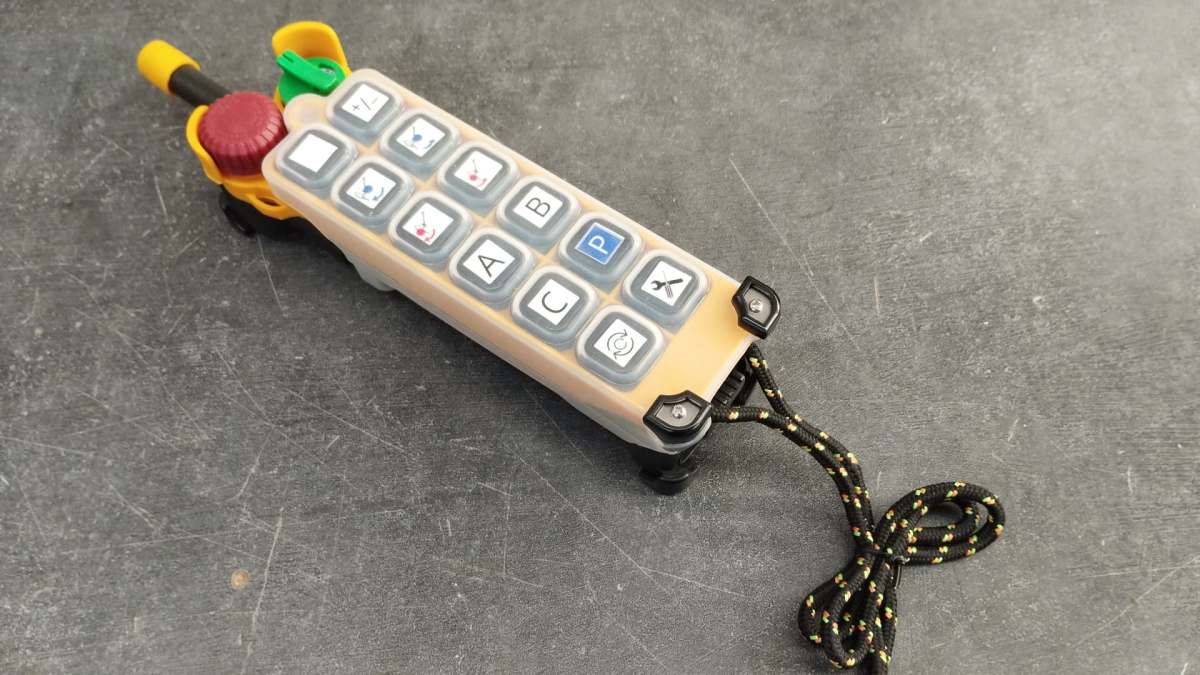

Беспроводной пульт дистанционного управления пробоотборником

Некоторые функции:

Кнопка включения питания;

Кнопка экстренной остановки;

Сила проникновения щупа от 100 до 170%;

Поворот головы влево;

Поворот головы вправо;

Программы автоматического отбора проб A, B, C ;

Запуск цикла отбора проб нажатием одной кнопки;

Возврат в парковочное положение;

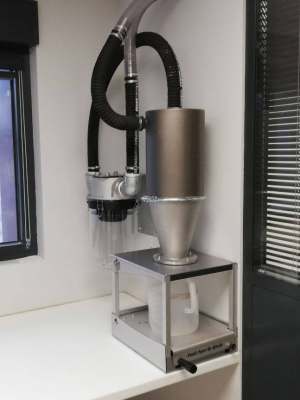

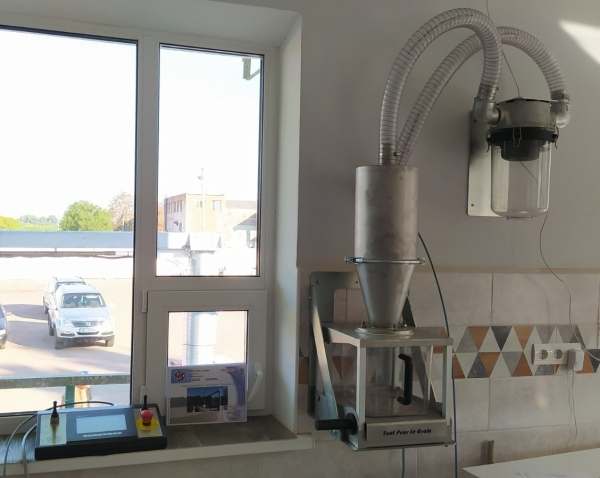

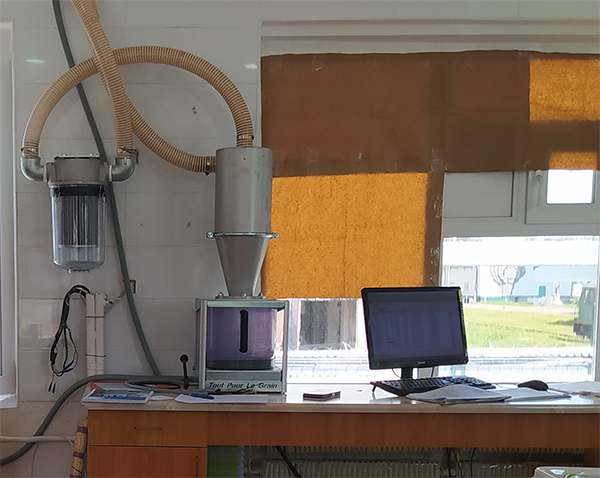

Герметичная приемная станция "Циклобюро"

поставляется со всеми пробоотборниками в стандартной комплектации

Прозрачная приемная кружка объемом 10л вставляется в приемный модуль и герметизируется - визуальный контроль и никакой пыли при выгрузке проб в лаборатории;

Циклон, приемный модуль - нержавеющая сталь;

Может быть оснащен дополнительной опцией - "Запрет отбора проб до опустошения приемного контейнера" - исключает ошибку оператора, не может быть взята проба из следующей машины, пока не будет выгружена уже взятая проба с предыдущей;

	FALCON СТАНДАРТ	FALCON ГИРОСКОП
Минимальный радиус отбора:	-	0м.
Максимальный радиус отбора:	3,2м.	4,3м.
Зона отбора проб:	345⁰ только по линии радиуса 3,2м	360⁰ любая точка внутри радиуса 4,3м.
Время отбора проб по всей длине кузова в 6-ти точках:	1 мин 50 сек
Привод:	полностью электромеханический
Мотор-редукторы:	STM, Tramec (с повышенным ресурсом и мощностью)
Мотор-редуктор подъема/опускания:	- 1,1кВт / 1,5 кВт (для исполнения ПРЕМИУМ)
Мотор-редуктор поворота на стойке:	0,55кВт
Мотор-редуктор поворота на "плече":	-	0,55кВт
Передача пробы в лабораторию:	базовый комплект рассчитан на расстояние до 30 метров
Увеличенное расстояние передачи проб в лабораторию (опция):	от 30 до 600 метров
Материал, длина щупа:	Нержавеющая сталь, L= 2,5 м L= 2,8 м (опция)	Нержавеющая сталь, L= 2,8 м L= 3,1 м (опция)
Вид щупа:	- двухпоточный каротажный щуп (стандартно); - однопоточный щуп (опция); - щелевой щуп (опция только для исполнения ПРЕМИУМ)
Зернопровод:	Ø50мм, пищевой антистатический с гладкими внутренними стенками;
Мощность основной турбины:	от 1,7 кВт;
Мощность дополнительной турбины для нагнетания воздуха в двухпоточный каротажный щуп:	1,7 кВт (опция);
Режим работы:	- ручной; - автоматический (с опцией программирования точек отбора);
Пульт:	- беспроводной (стандартная комплектация); - джойстиковый, многофункциональный с Touch Screen панелью (опция);
Приемная станция в лаборатории:	- герметичная приемная станция типа "Циклобюро" с приемной кружкой 10л; - герметичная приемная станция типа "Циклобюро" с приемной кружкой 10л, фильтром с картриджем и быстросъемной прозрачной колбой (опция); - циклон с приемной емкостью 10, 20, 30л, с возможностью оснащения гомогенизатором и автоматическими гравитационными делителями на 2, 3, 4, 6 потоков (опция); - автоматизированная система приемки, распределения и анализа зерна SARA (опция)
Регулировка силы всасывания:	стандартно для всех пробоотборников
Регулировка силы проникновения щупа:	стандартно для всех пробоотборников
Напряжение питания	380В; 230В (опция)
Температурный режим работы:	-20⁰С + 50⁰С (стандартная комплектация); -40⁰С + 50⁰С ( с опцией низкотемпературный комплект)
Гарантия, месяцев:	12 / 24 (для исполнения ПРЕМИУМ)

Опции автоматических
пробоотборников TPLG

Широкий спектр опций позволяет расширить функциональность и адаптировать пробоотборник под конкретные условия эксплуатации и требования Заказчика.

Опции автоматического отбора проб для разных моделей пробоотборников:

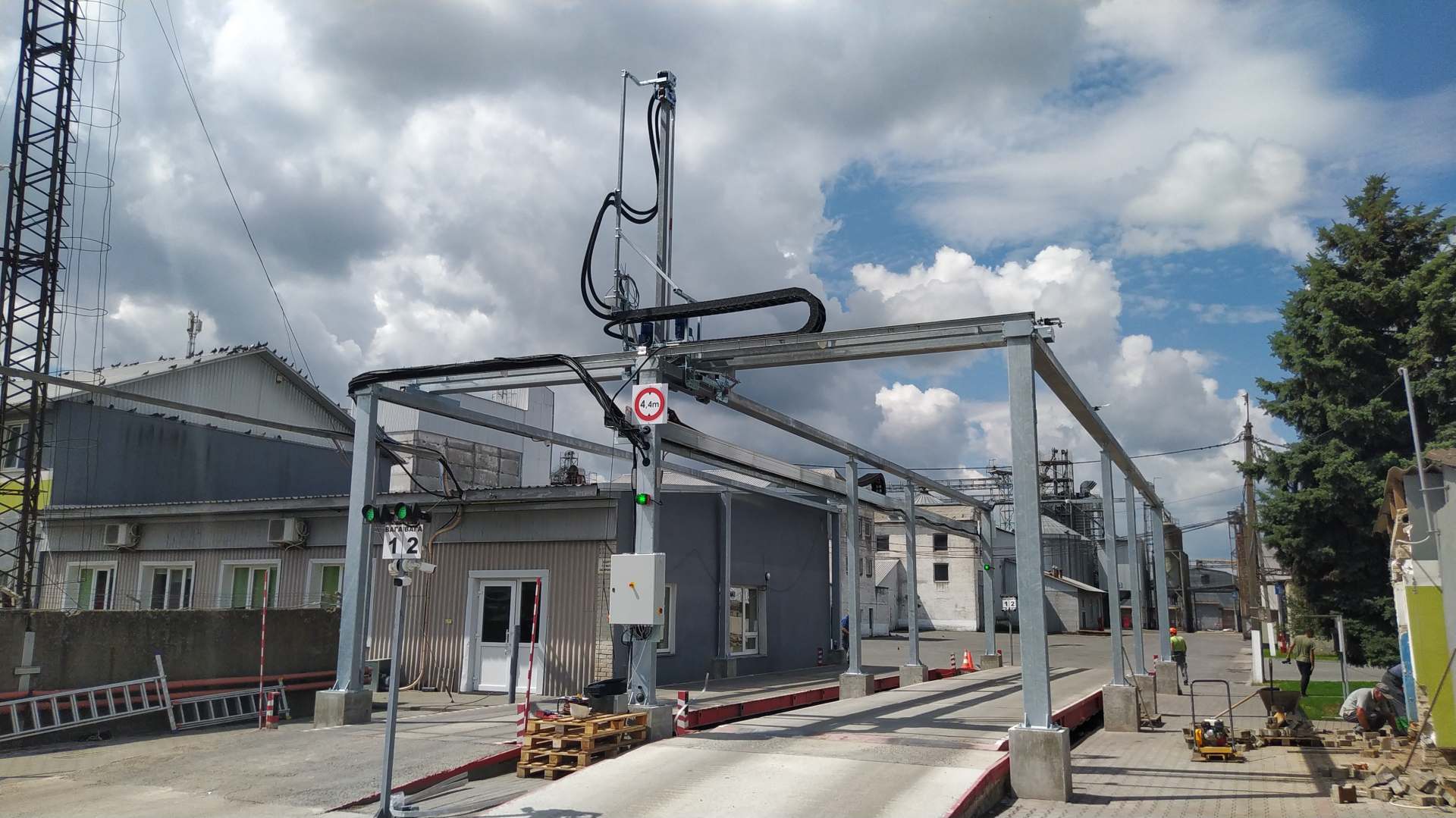

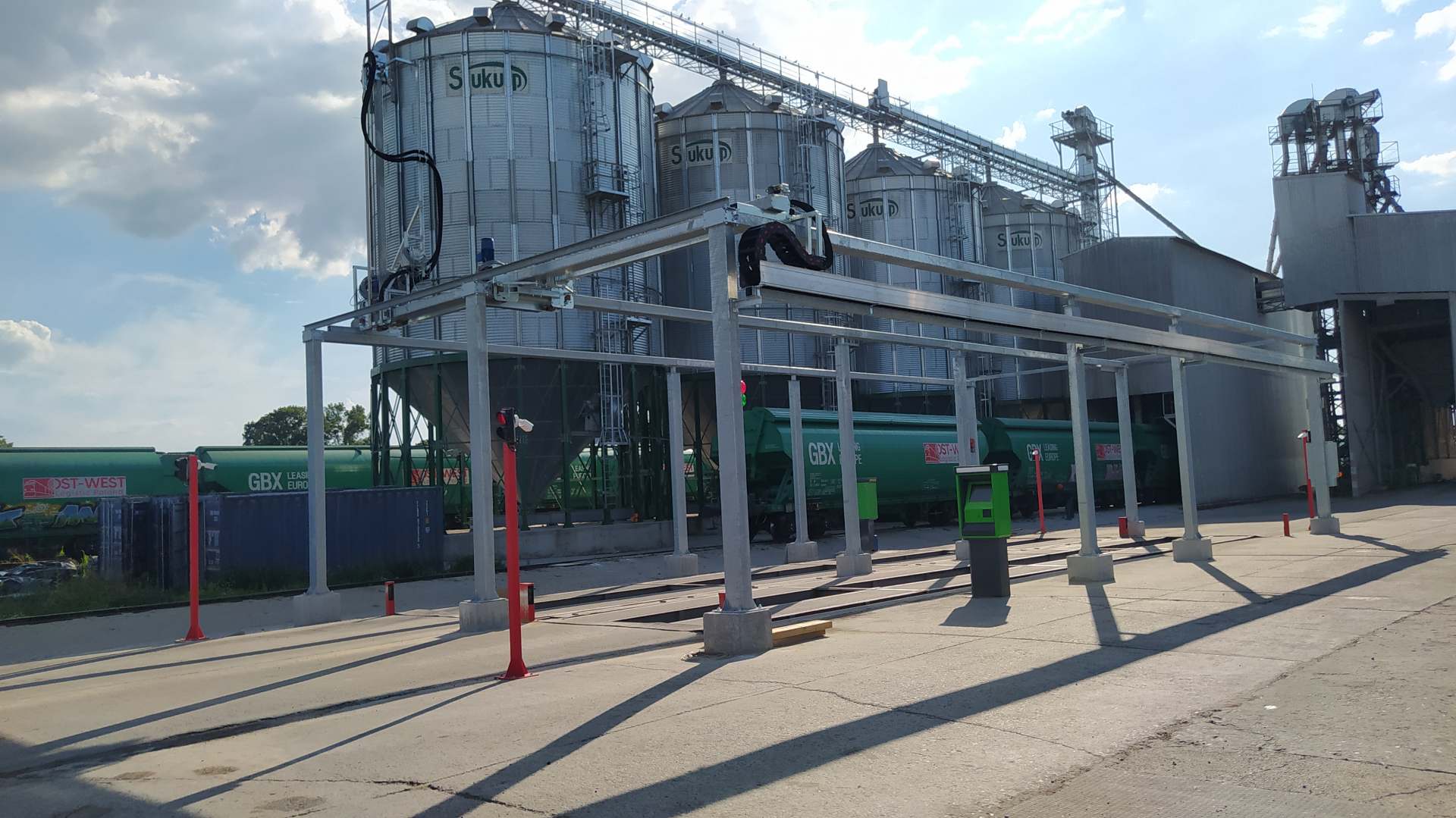

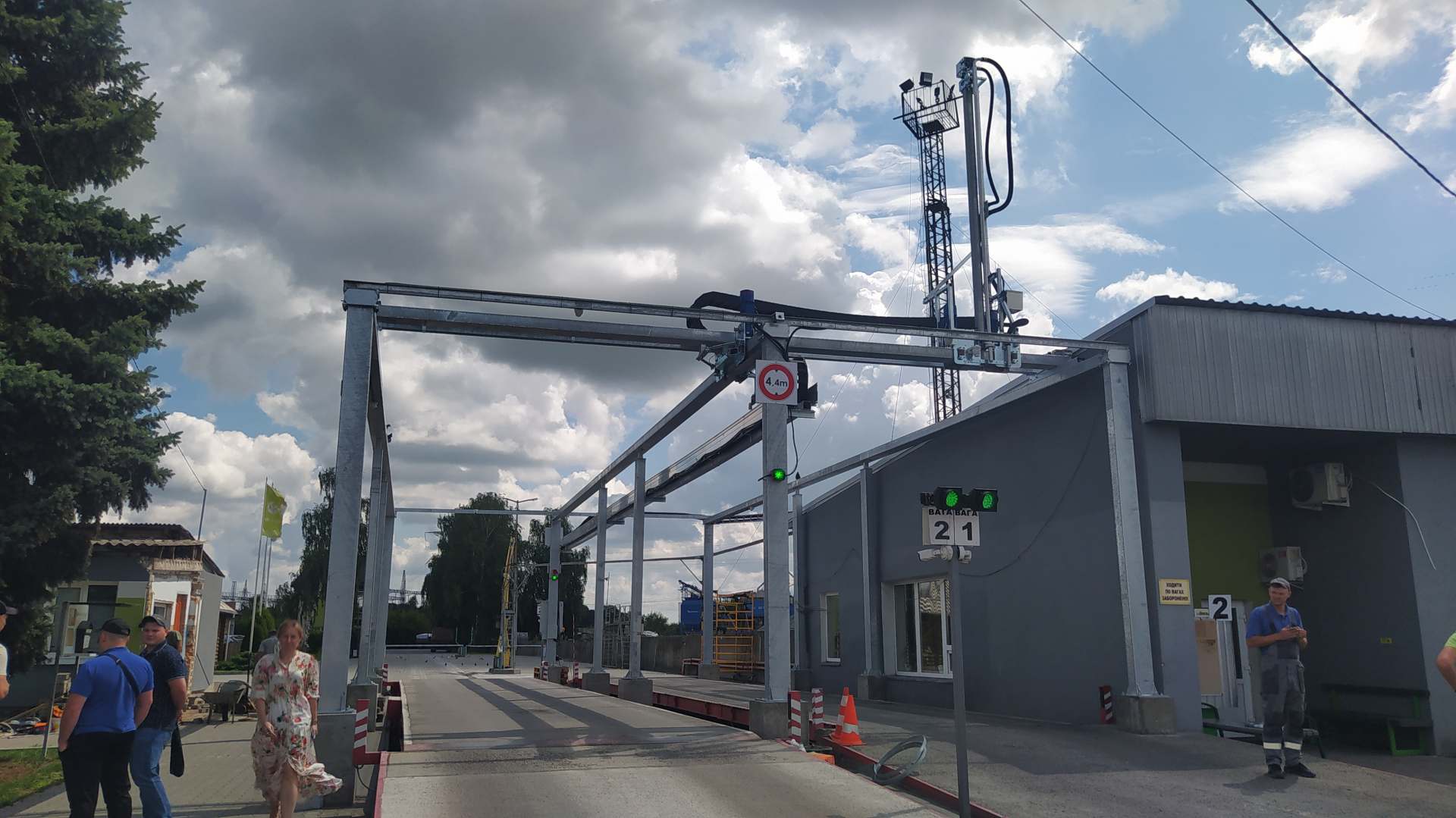

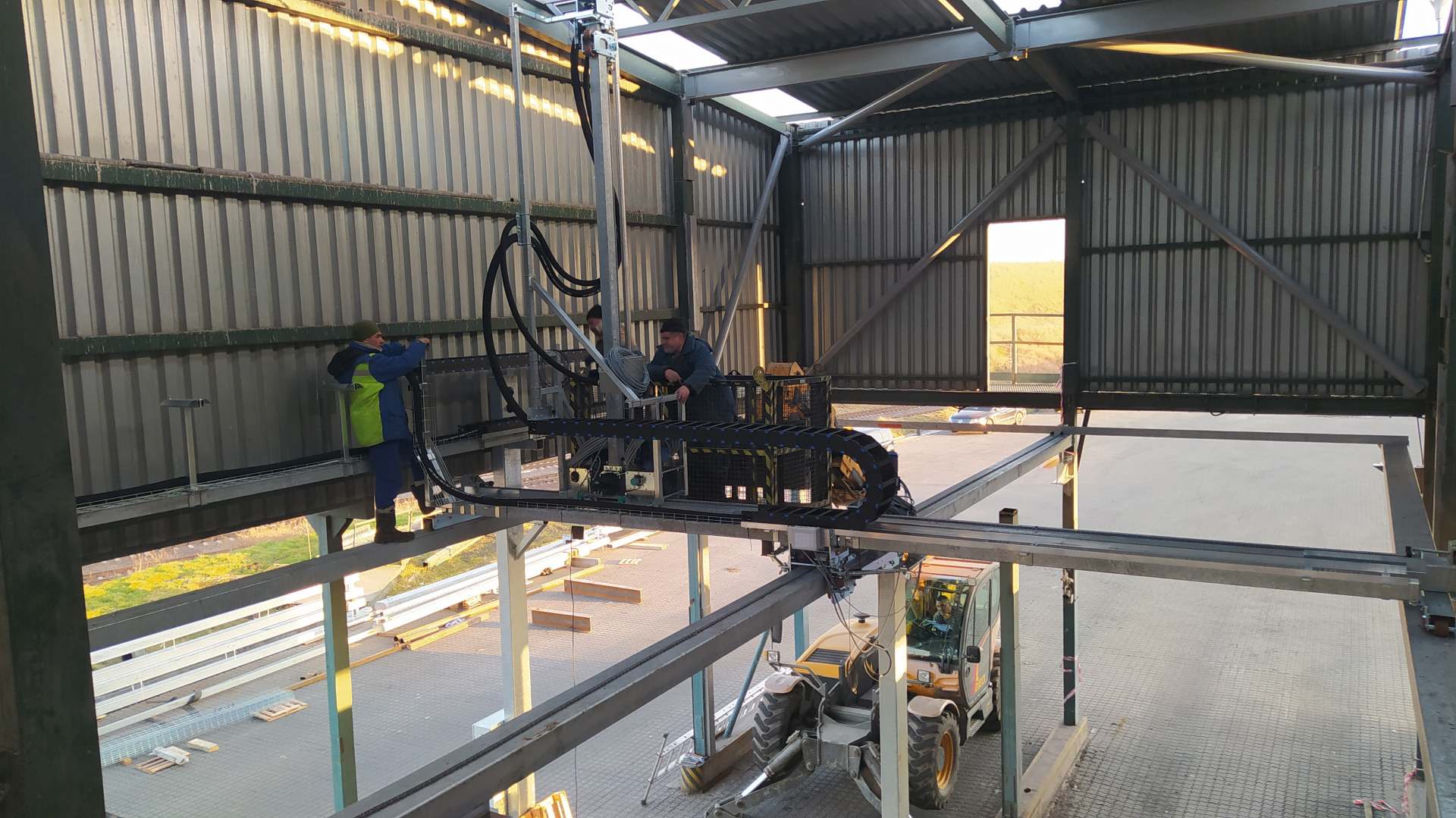

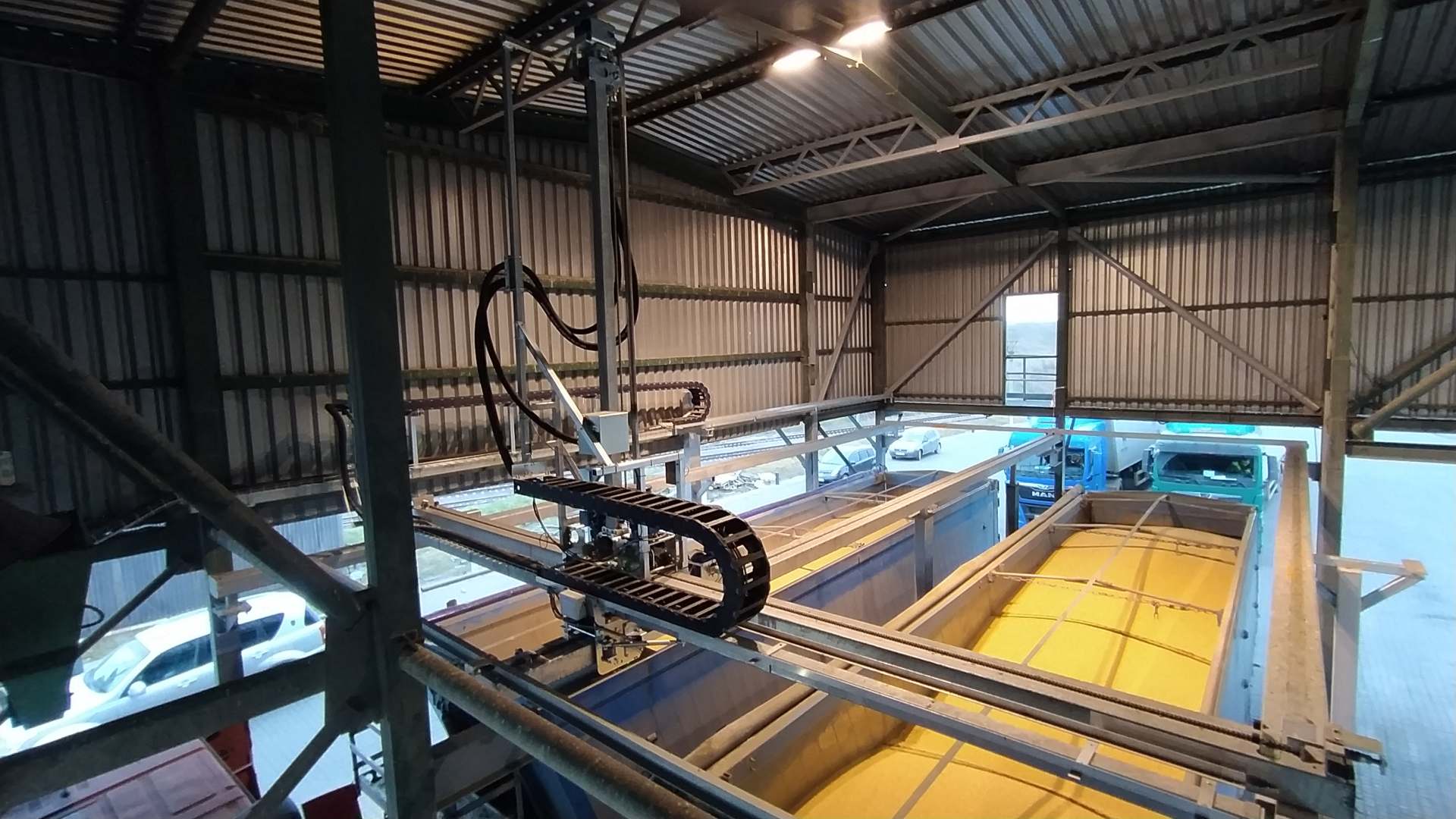

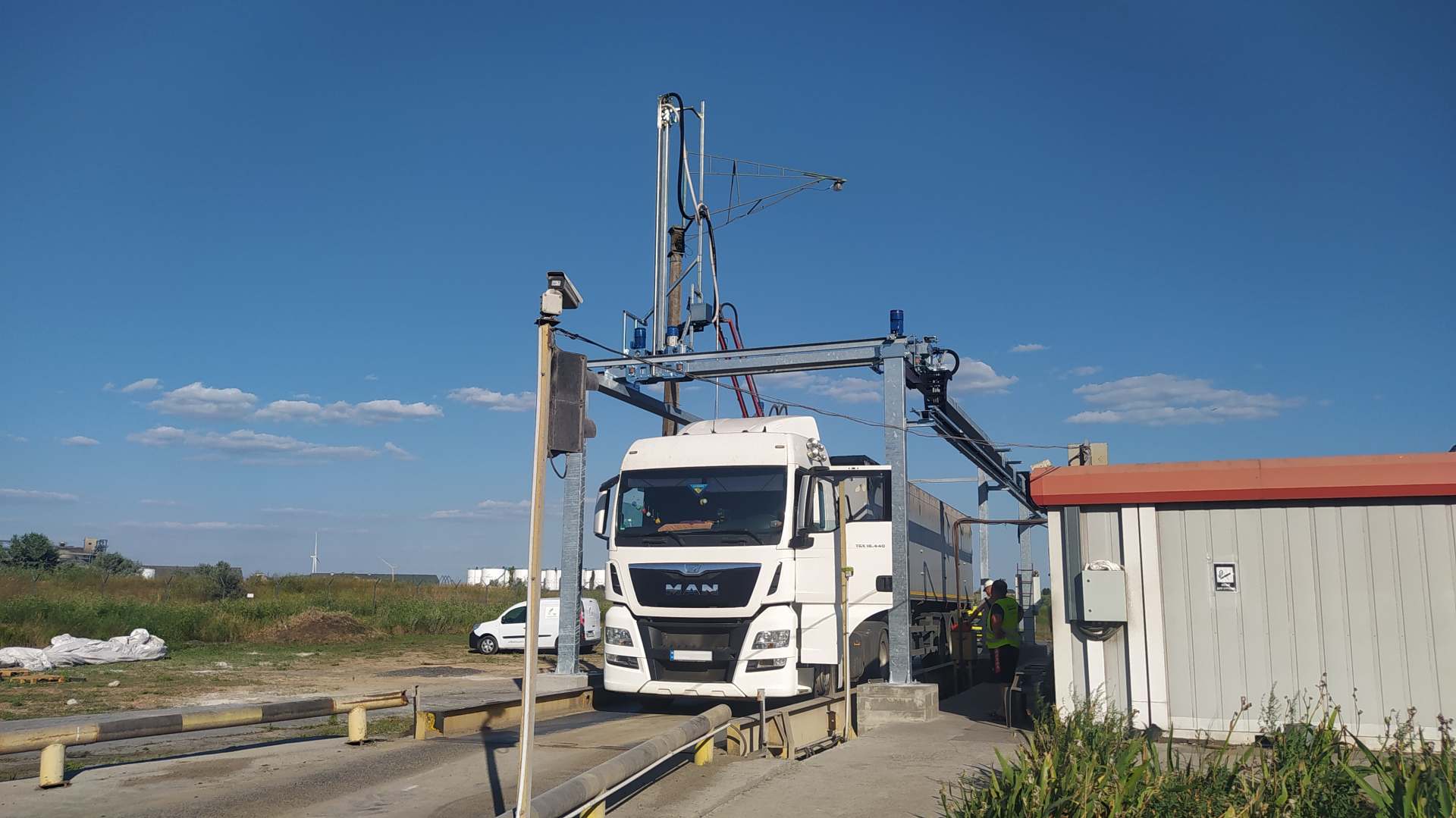

	FALCON	КОБРА	ФАЭТОН	ХАМЕЛЕОН
Программирование и запоминание до 8 точек отбора проб в программах А, В, С + возврат в парковочное положение	✔
Программирование и запоминание от 1 до 15 автоматических отборов + запоминание до 10 различных типов транспортных средств + возврат в парковочное положение	✔	✔	✔	✔
Программирование и запоминание от 1 до 15 автоматических отборов + запоминание до 10 различных типов транспортных средств + возврат в парковочное положение + энкодеры для увеличения точности;	✔	✔	✔	✔
Сканирование зоны отбора проб и определение положения кузова с помощью дополнительных лазерных датчиков. Для полной автоматизации отбора проб. Грузовик сканируется при прохождении головки пробоотборника вдоль грузовика перед отбором проб. Отбор проб по заранее определенным схемам и точкам отбора проб в зависимости от габаритов кузова, либо случайный отбор проб. Возможность работы без оператора.			✔
ЛИДАР – грузовик мгновенно сканируется на въезде под пробоотборник. Для автоматизированного отбора проб по предварительно записанным точкам или отбору проб в случайных точках. Возможность работы без оператора.			✔
Система определения открытых люков железнодорожных вагонов (система контроля уровня зерна под щупом)			✔	✔

Станция возврата излишка проб в кузов или накопительный бункер;
Независимая от пробоотборника система с отдельным управлением и турбиной.

При большом объеме приемки на элеваторе - в лаборатории к концу смены может скапливаться несколько тонн проб. Для облегчения работы лаборантов лишнее зерно может быть отправлено в кузов автомобиля или в отдельно стоящий бункер одним нажатием кнопки.

Гомогенизатор отобранной пробы (устанавливается в лаборатории);
Перемешивает отобранные из нескольких точек отбора пробы для получения однородного усредненного образца. Дополнительно гомогенизатор может быть оснащен вибратором.

Гравитационные делители пробы (устанавливаются в лаборатории);
В лаборатории могут быть установлены делители на 2, 3, 4, 6 выходов. Автоматическая работа, гравитационный способ разделения пробы.

Приемная станция - бункер с гравитационным делителем на 3 потока

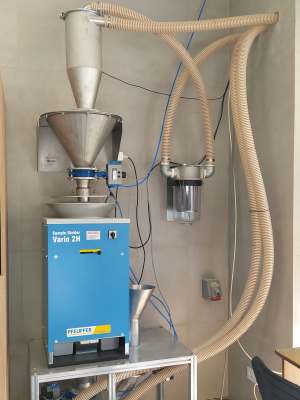

Приемная станция - бункер с делителем VARIO 2H и автоматическим возвратом излишков проб

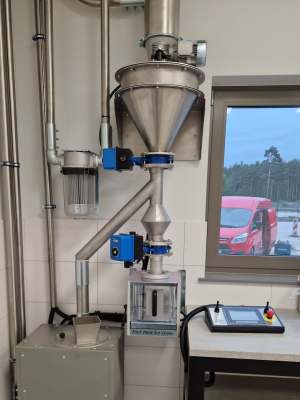

Приемная станция - бункер с дозатором и автоматическим возвратом излишков проб

Приемная станция - гомогенизатор с гравитационным делителем и герметичными приемными модулями

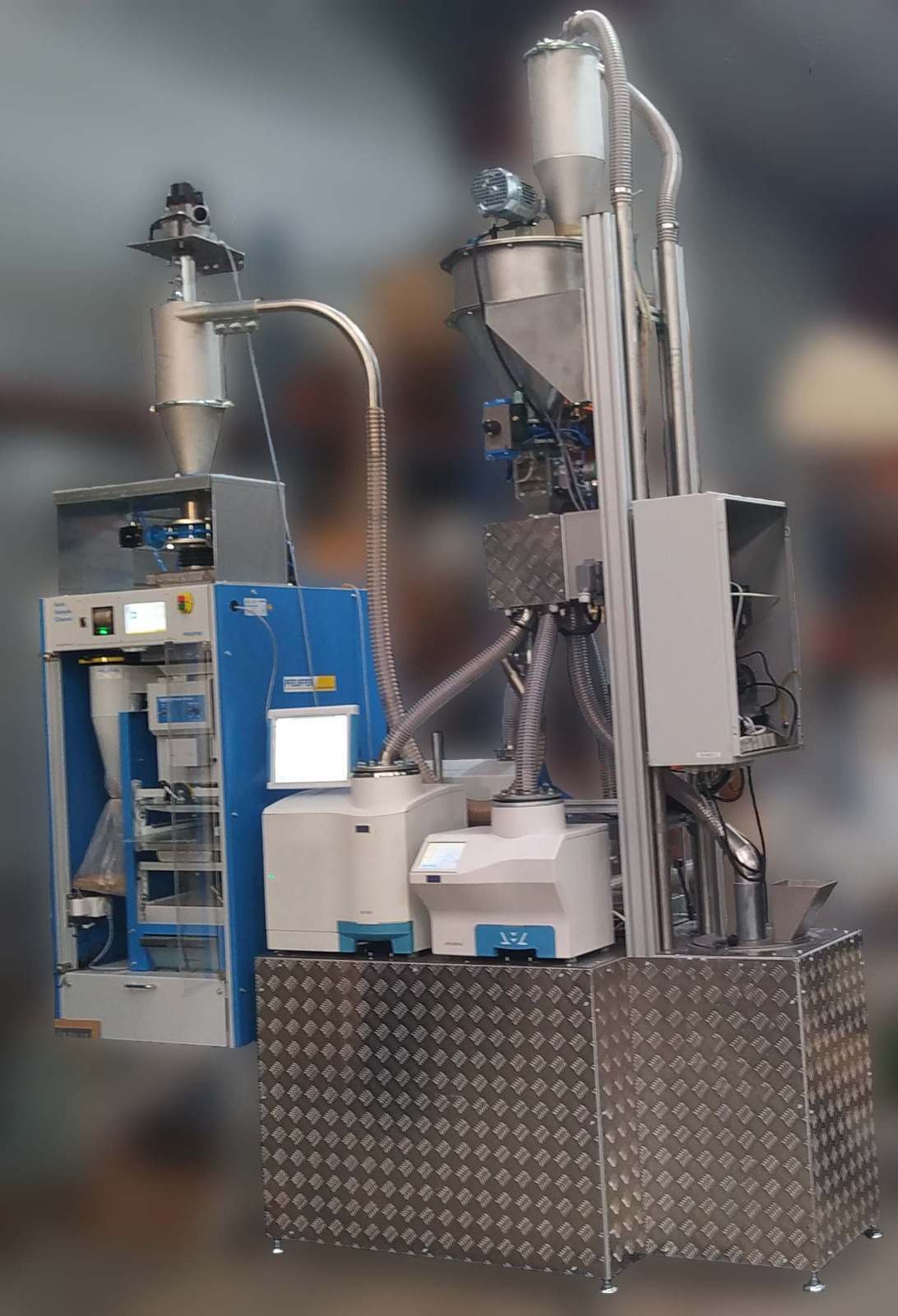

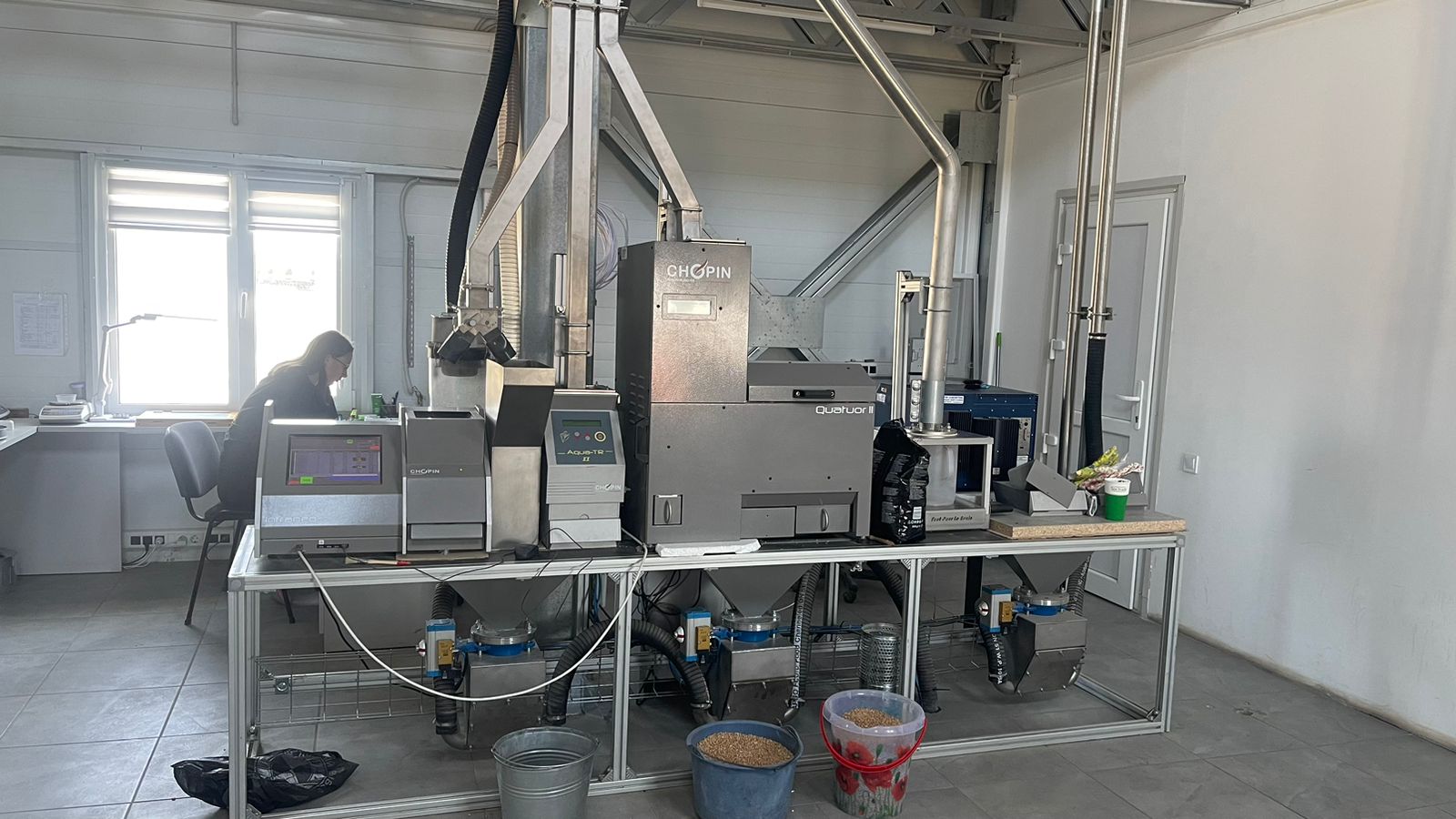

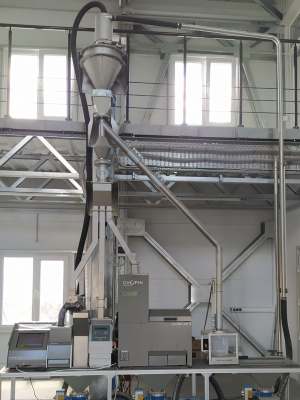

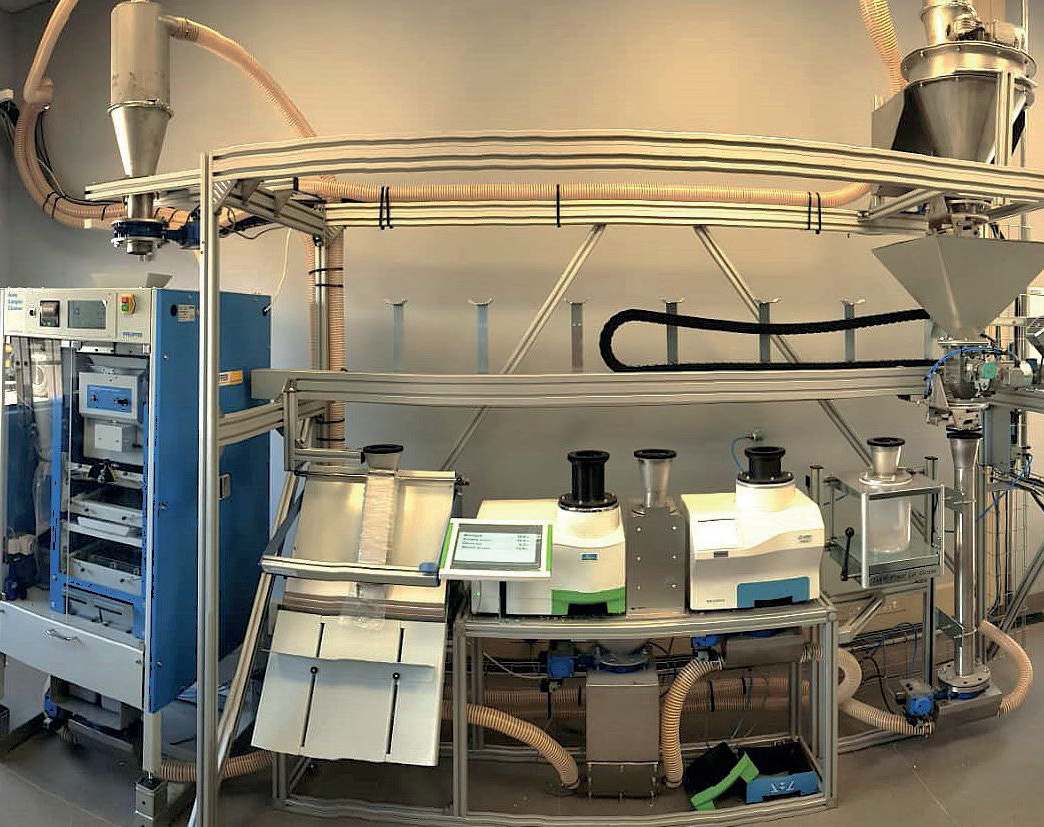

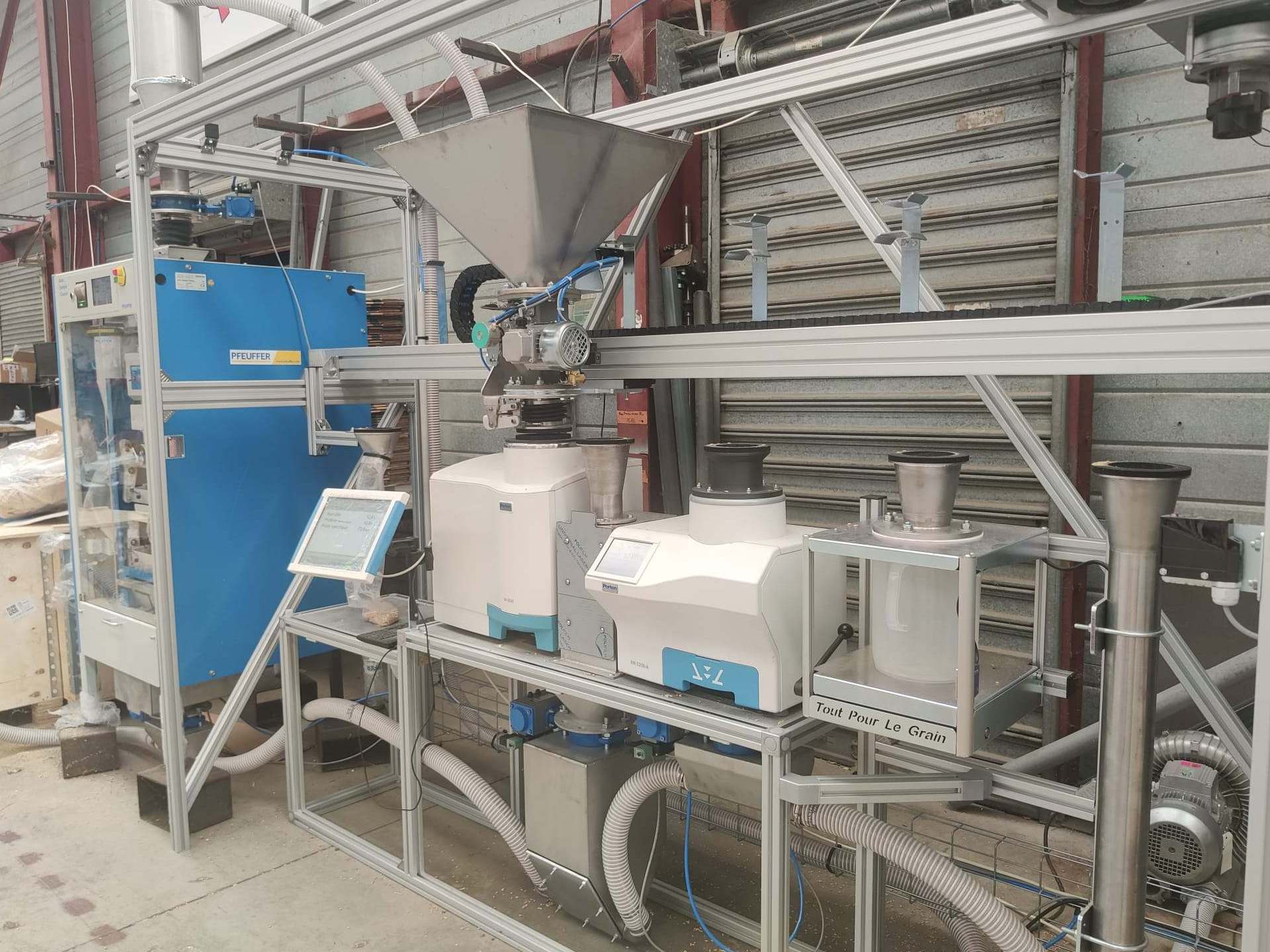

Автоматизированная вертикальная система SARA

Различные варианты приемных станций в лаборатории;
Индивидуальные решения комплектации приемных станций в лаборатории позволяют как частично, так и полностью автоматизировать процессы распределения и анализа отобранных проб.

Вместо стандартной герметичной приемной станции "Циклобюро" пробоотборник может быть укомплектован приемными станциями с расширенной функциональностью и различными уровнями автоматизации, например:
- приемная станция с бункером или гомогенизатором на 10/20/30л и гравитационным делителем на 2/3/4/6 потоков с приемными кружками или с приемными герметичными модулями;
- приемная станция с бункером, делителем VARIO 2H с автоматическим запуском и остановкой, а также автоматическим возвратом излишка проб из под делителя в кузов автомобиля;
- подключение к линейной или вертикальной гравитационной автоматизированным системам распределения и анализа зерна SARA.

З вида щупов на выбор Заказчика:

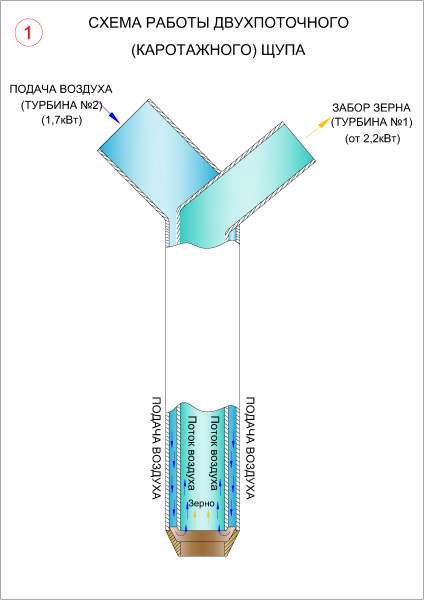

Двухпоточный каротажный щуп
Двухпоточный каротажный щуп исключает "эффект пылесоса", присущий простым однотрубным щупам. Щуп представляет собой конструкцию "труба в трубе". В зазор между внутренней и внешней трубами турбиной нагнетается воздух. Поток нагнетаемого воздуха - регулируется. Во внутренней "зерновой" трубе создается вакуум. В правильно отрегулированном щупе количество нагнетаемого в щуп воздуха равно количеству воздуха, засасываемого основной турбиной через "зерновую" трубу, таким образом исключен подсос воздуха и зерна извне. В результате при погружении в толщу зерна, отбор пробы производится только того зерна, которое механически зашло в щуп в результате его опускания. Никакого подсоса зерна и легких примесей со стороны не происходит!

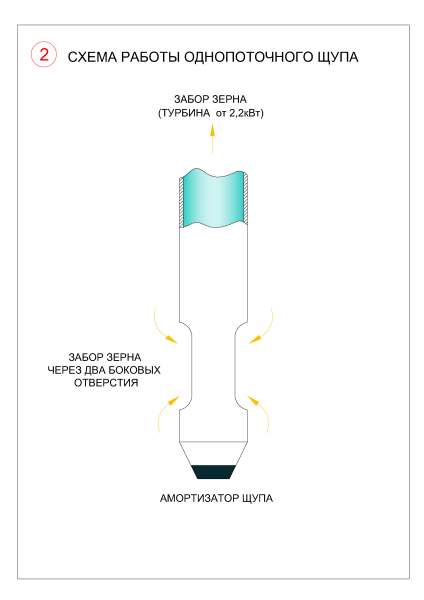

2. Однотрубный щуп

Простой однотрубный щуп - выполнен из заостренной на конце нержавеющей трубы, на торце щупа стоит резиновый амортизатор для смягчения удара о дно кузова. Зерно засасывается турбиной через боковые окошки щупа.

Достоинства этого щупа - простота конструкции, низкая стоимость и небольшой диаметр, а как следствие, отличная проникающая способность.

Недостаток простого однотрубного щупа - "эффект пылесоса", когда в щуп засасываются находящиеся вблизи легкие примеси и в результате повышенное их содержание в пробе.

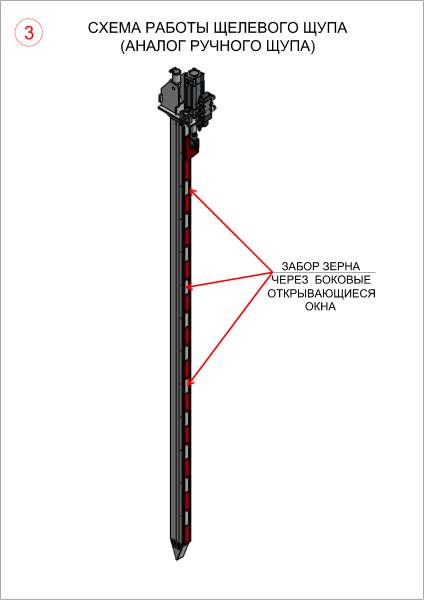

3. Щелевой щуп.

Щелевой щуп полностью аналогичен щупу для ручного отбора проб. По всей высоте щупа расположены открывающиеся окна. После опускания щупа в насыпь, окна открываются и зерно естественным образом, через окна, просыпается в щуп. После этого окна закрываются, щуп поднимается, включается турбина, и из внутренней полости уже закрытого щупа, зерно подается в лабораторию. Т.е. в момент открытия окон вакуум в щупе отсутствует и зерно просыпается в полость щупа естественным, гравитационным способом, а разряжение в щупе создается только после закрытия его окон.

Результат отбора таким щупом максимально соответствует ручному способу отбора проб!

Вибратор на щуп;
Эта опция позволяет работать с очень мокрым и сорным продуктом и легко пробивать слой зерна до дна кузова. Кроме этого, вибратор уменьшает нагрузку на моторредуктор подъема/опускания и как следствие, продлевает срок его службы.
Оператор управляет включением вибратора прямо с панели управления и пользуется им при необходимости (например, выбирает режим работы без вибратора для сухой пшеницы или с вибратором - для мокрой сорной кукурузы).

Звуковой сигнал сопровождения работы пробоотборника;
Прерывистый звуковой сигнал подается все время с момента выхода пробоотборника с парковочного положения, до момента его возврата в исходное положение.

Запрет на осуществление нового цикла отбора до опустошения приемного контейнера;
Предотвращает забивание зернопроводов при ошибке оператора - новый цикл отбора
не запустится, пока не будет выгружен приемный контейнер.

Автоматический возврат в исходное положение (парковка).
Пробоотборник автоматически возвращается в исходное парковочное положение после нажатия оператором одной кнопки или после окончания программы автоматического отбора проб.

Управление движением автотранспорта;

- Двухцветный световой индикатор красный/зеленый (режимы работы - в ручном или автоматическом режимах) устанавливается на въезде и/или выезде из под пробоотборника;
- Двухцветный или трехцветный световой индикатор с датчиком позиционирования грузовика;
- Управление шлагбаумами (поставка Заказчика) в ручном и автоматическом режимах.

Система видеонаблюдения/дистанционного контроля и управления;

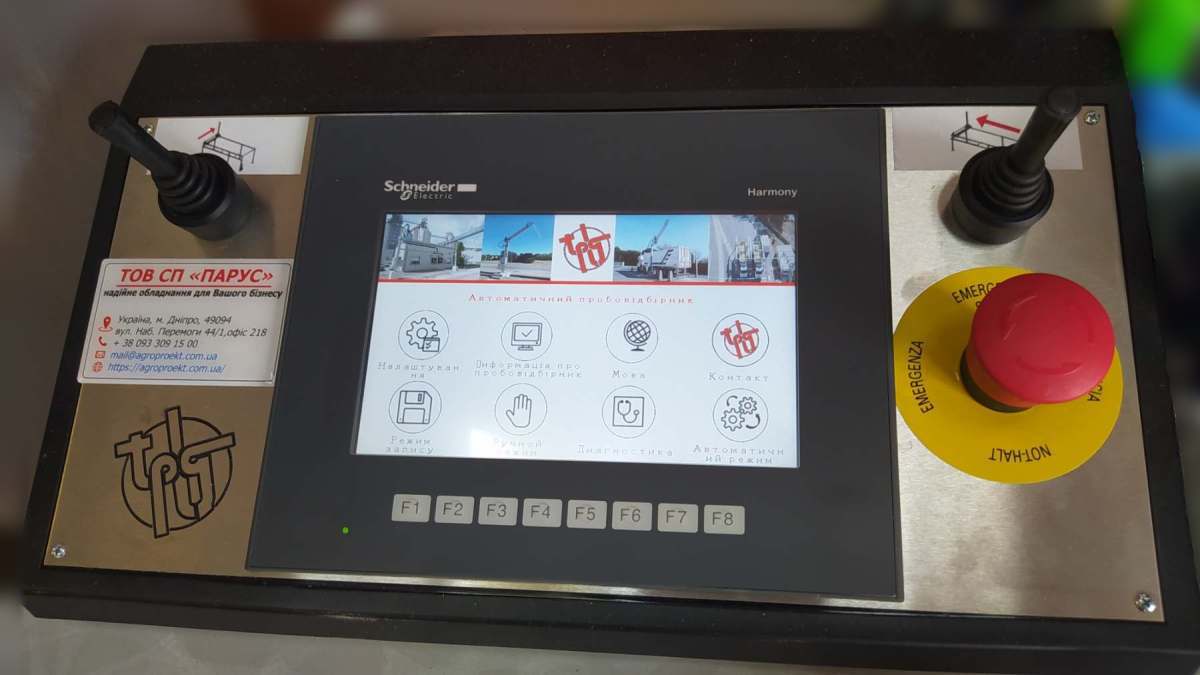

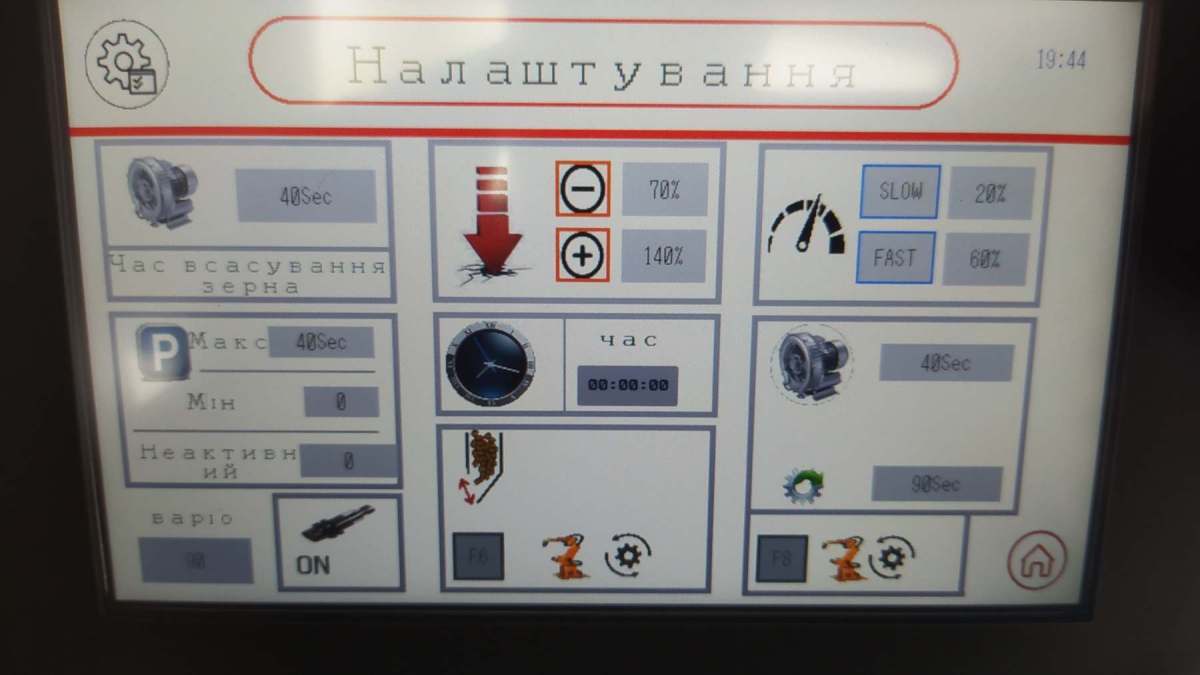

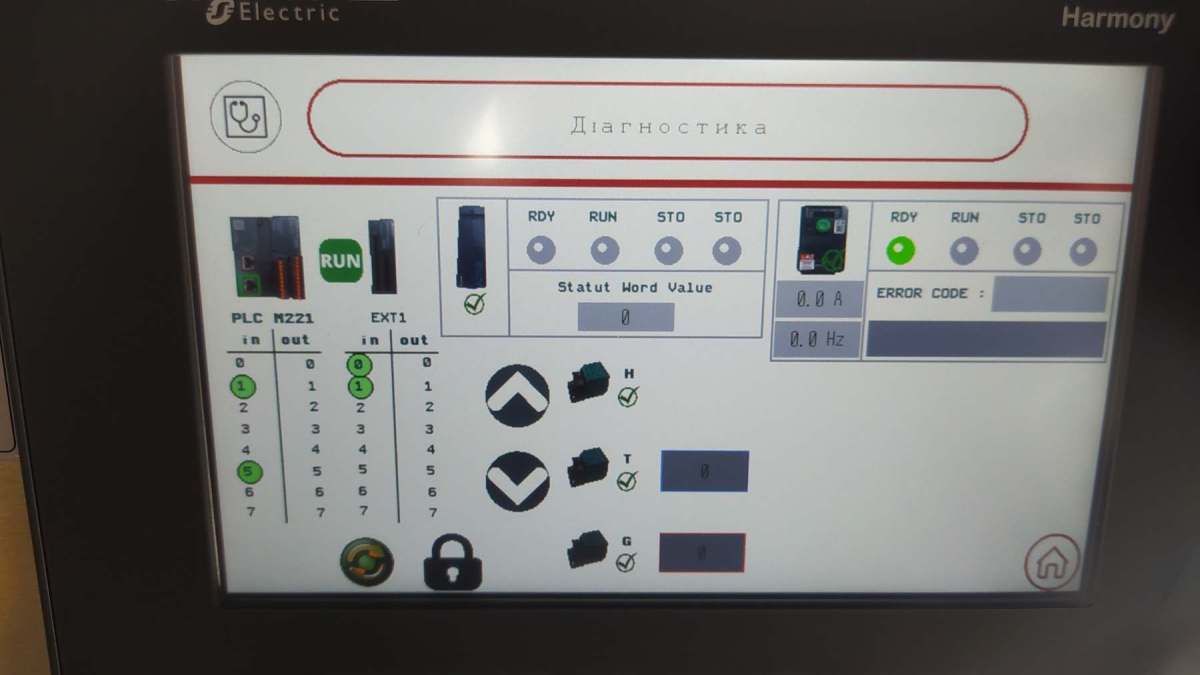

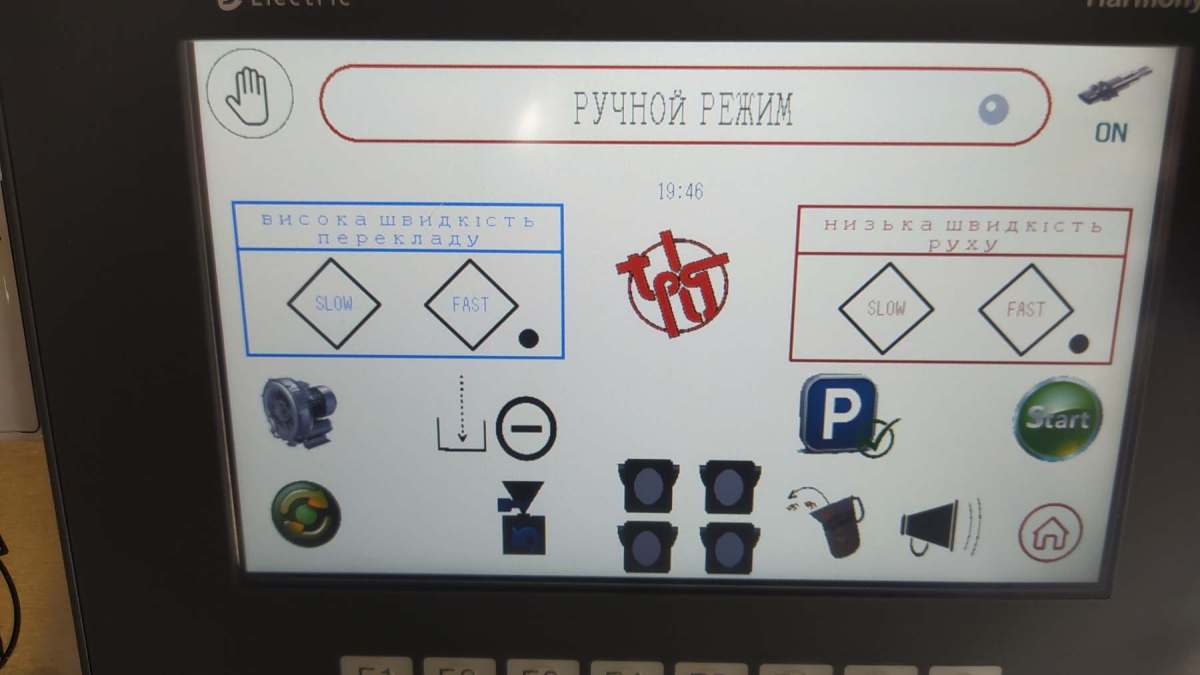

Пульт управления пробоотборником - главное меню

Пульт управления пробоотборником - настройки

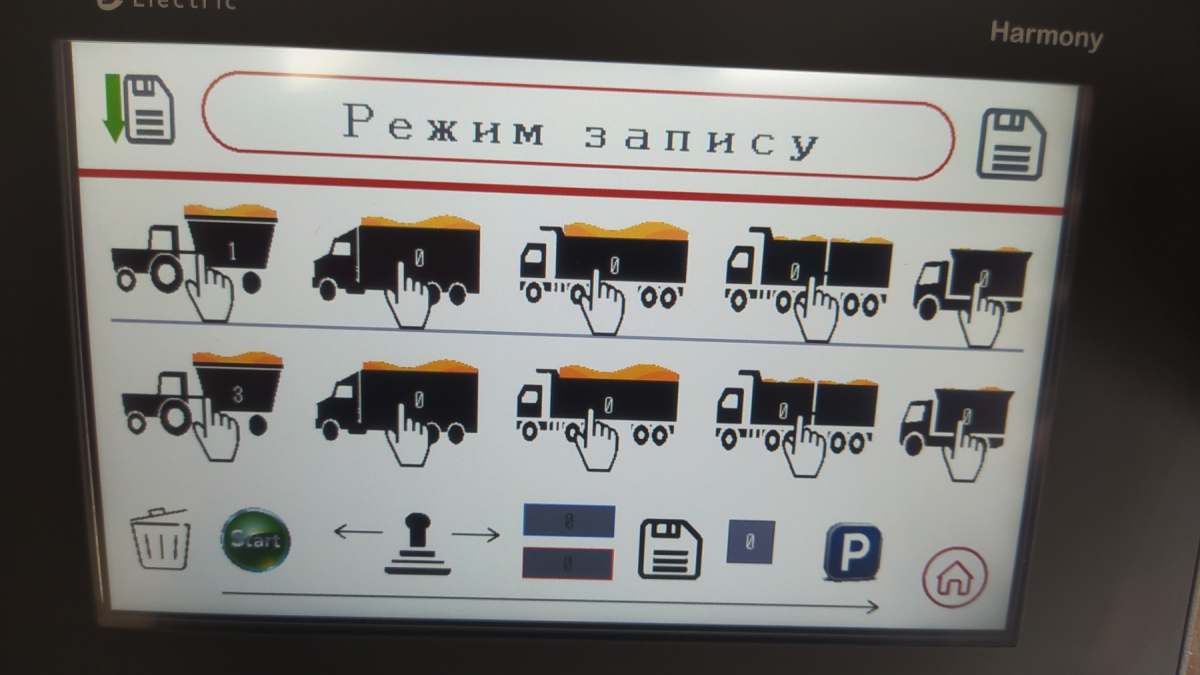

Пульт управления пробоотборником - режим записи

Пульт управления пробоотборником - диагностика

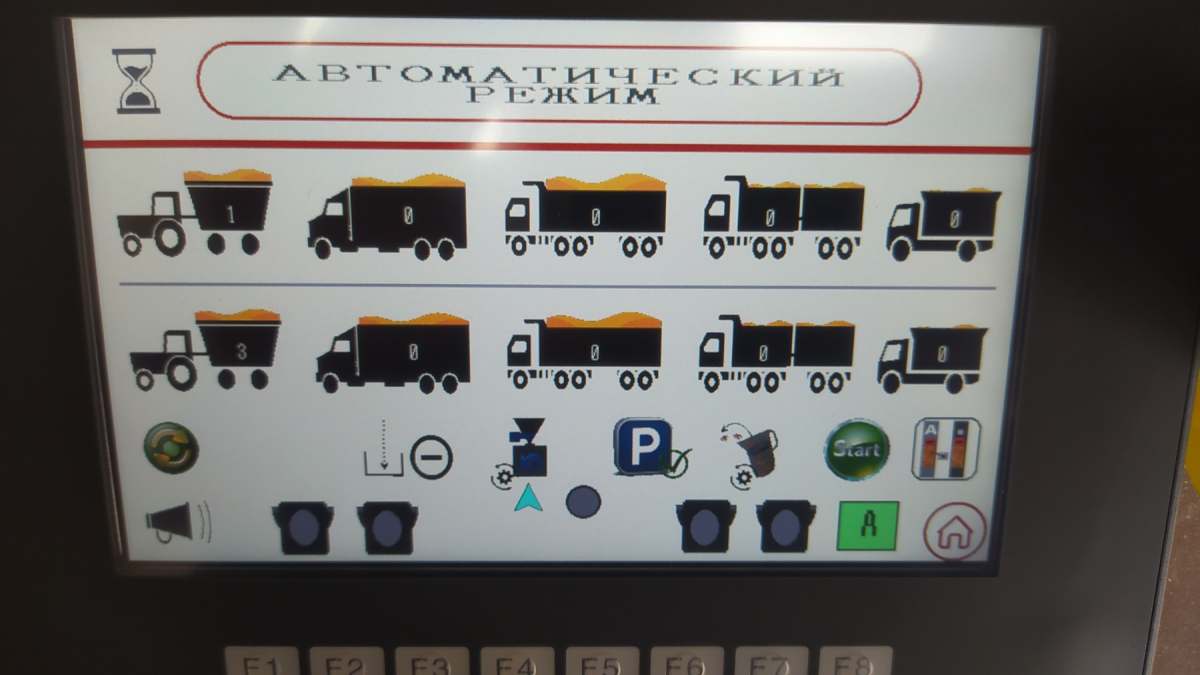

Пульт управления пробоотборником - автоматический режимрежим

Пульт управления пробоотборником - ручной режим

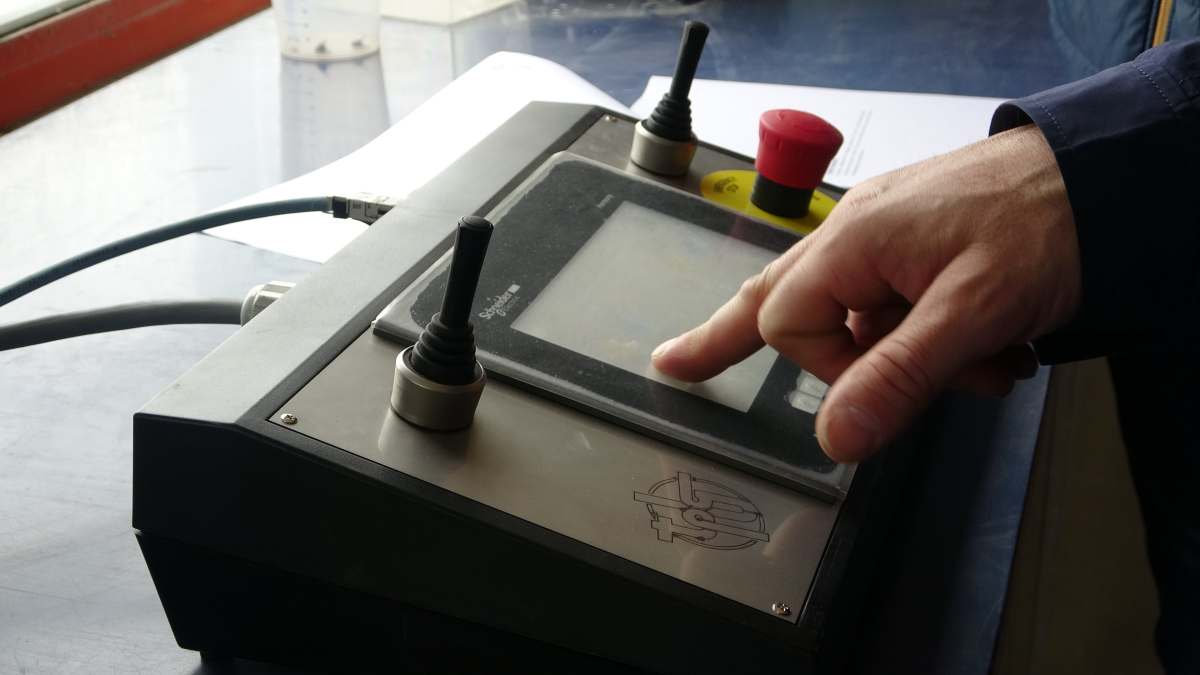

Многофункциональный джойстиковый пульт управления с Touch Screen панелью

позволяет не только управлять, но и настраивать множество параметров и функций пробоотборника, а так же диагностировать его работу. Некоторые функции:

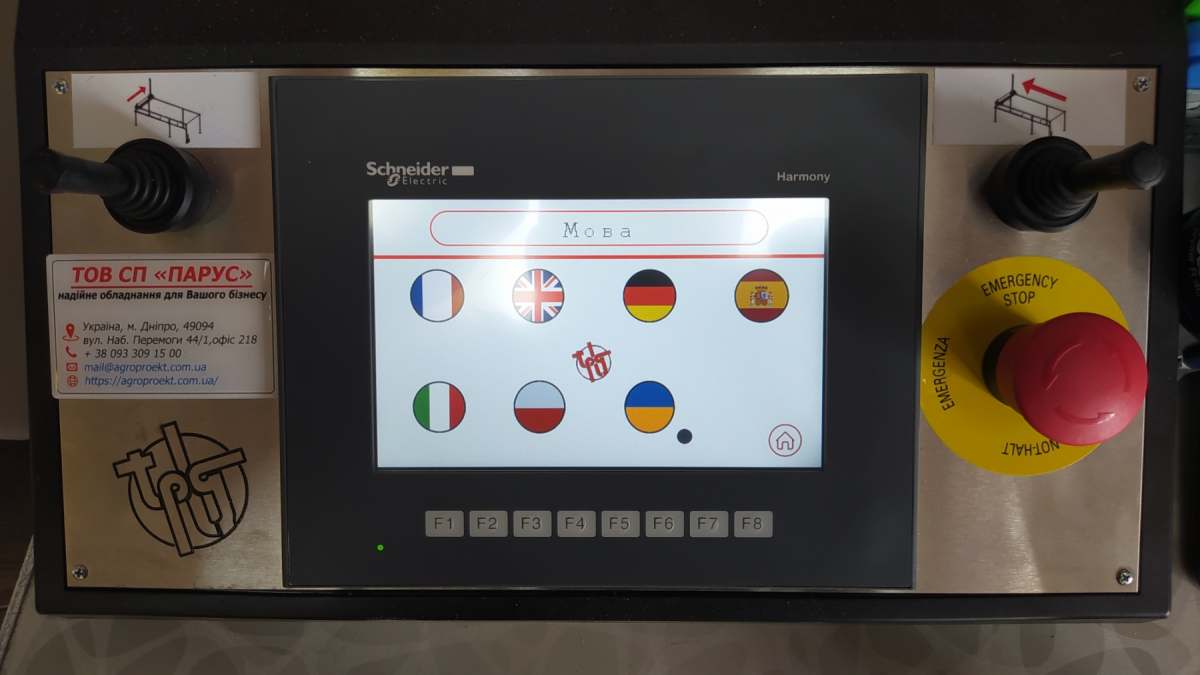

Интуитивно понятный интерфейс с выбором языка - в том числе русский и украинский языки;

Меню настроек позволяет оптимизировать и отрегулировать параметры работы под конкретные условия и требования Заказчика, например:
- изменение силы проникновения щупа;
- изменение скорости работы пробоотборника;
- изменение времени работы турбины;
- настройка автоматической работы дополнительного оборудования - гомогенизатора, делителя, светофоров и т.д.

Ручной режим работы;

Автоматический режим работы;

Режим записи - позволяет запрограммировать точки отбора проб для разных типов кузова транспорта;

Режим диагностики - упрощает диагностику неисправностей и сервисное обслуживание пробоотборника.

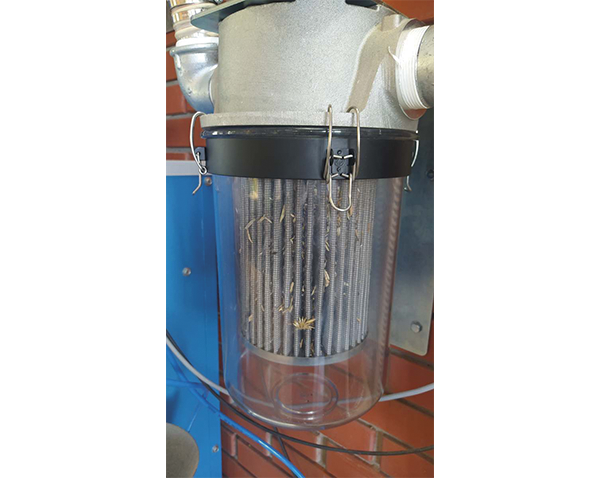

Фильтр с быстросъемной прозрачной колбой и полиэстеровым картриджем - надежно защищает турбину, позволяет визуально контролировать его состояние и при необходимости очистить его всего за 1 минуту;

Конкурентные преимущества
пробоотборников TPLG

ОПЫТ И КАЧЕСТВО:
Компания TPLG, Франция - уже более 50 лет специализируется на производстве автоматических пробоотборников зерна. Первый автоматический пробоотборник был выпущен компанией в 1977 году. Сегодня уже более 4000 пробоотборников работают по всему миру.
Компания TPLG сертифицирована в соответствии со стандартом ISO 9001:2015, что гарантирует, что система управления качеством соответствует международным требованиям и обеспечивает стабильность качества продукции.

Конструкция, габаритные размеры и комплектация любого пробоотборника компании TPLG может быть адаптирована под конкретные требования и задачи Заказчика, например:
- может быть поставлен пробоотборник нестандартной длины, ширины, высоты;
- конструкция может быть адаптирована под размещение пробоотборника не на стандартных опорах, а на кронштейнах на металлоконструкции (навесе) Заказчика;
- комплектация пробоотборника дополнена многочисленными опциями.

ПОЛНОСТЬЮ ОЦИНКОВАННАЯ КОНСТРУКЦИЯ:
Все конструктивные части пробоотборника - горячеоцинкованный металл!
Зонд пробоотборника, часть зернопроводов и все металлические комплектующие, контактирующие с продуктом (в том числе циклон, гомогенизатор, делители, дозаторы и т.д.) - пищевая нержавеющая сталь.
Никакой краски и ржавчины!

ПОЛНОСТЬЮ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД (мотор-редукторы STM, Tramec, SUMITOMO )
В пробоотборниках компании TPLG стоят мотор-редукторы ведущих европейских производителей, не требующие никакого обслуживания на протяжении своей эксплуатации.
Электронное управление всеми приводами и частотными преобразователями позволяет настраивать работу пробоотборника под нужды Заказчика как с сенсорной панели управления, так и дистанционно по сети Интернет.
Высокая скорость перемещения/взятия пробы и высокая точность управления.
Никакой гидравлики и связанных с ней проблем при работе при отрицательных температурах, замен масла, гидрошлангов, сальников, гидроцилиндров и т.д., а значит, затрат времени и дополнительных расходов при его эксплуатации.

НЕПРЕВЗОЙДЕННАЯ СКОРОСТЬ ОТБОРА ПРОБ!
Быстрые, точные и плавные движения пробоотборника обеспечиваются интеллектуальной системой управления.
FALCON - в зависимости от количества точек отбора проб мы получаем следующие результаты:
4 отбора – 57 сек, 8 точек (отбор с кузова и прицепа с учетом переезда автомашины с кузова на прицеп) – 2 мин. 24 сек.
Все данные с учетом выдвижения из парковочного положения!

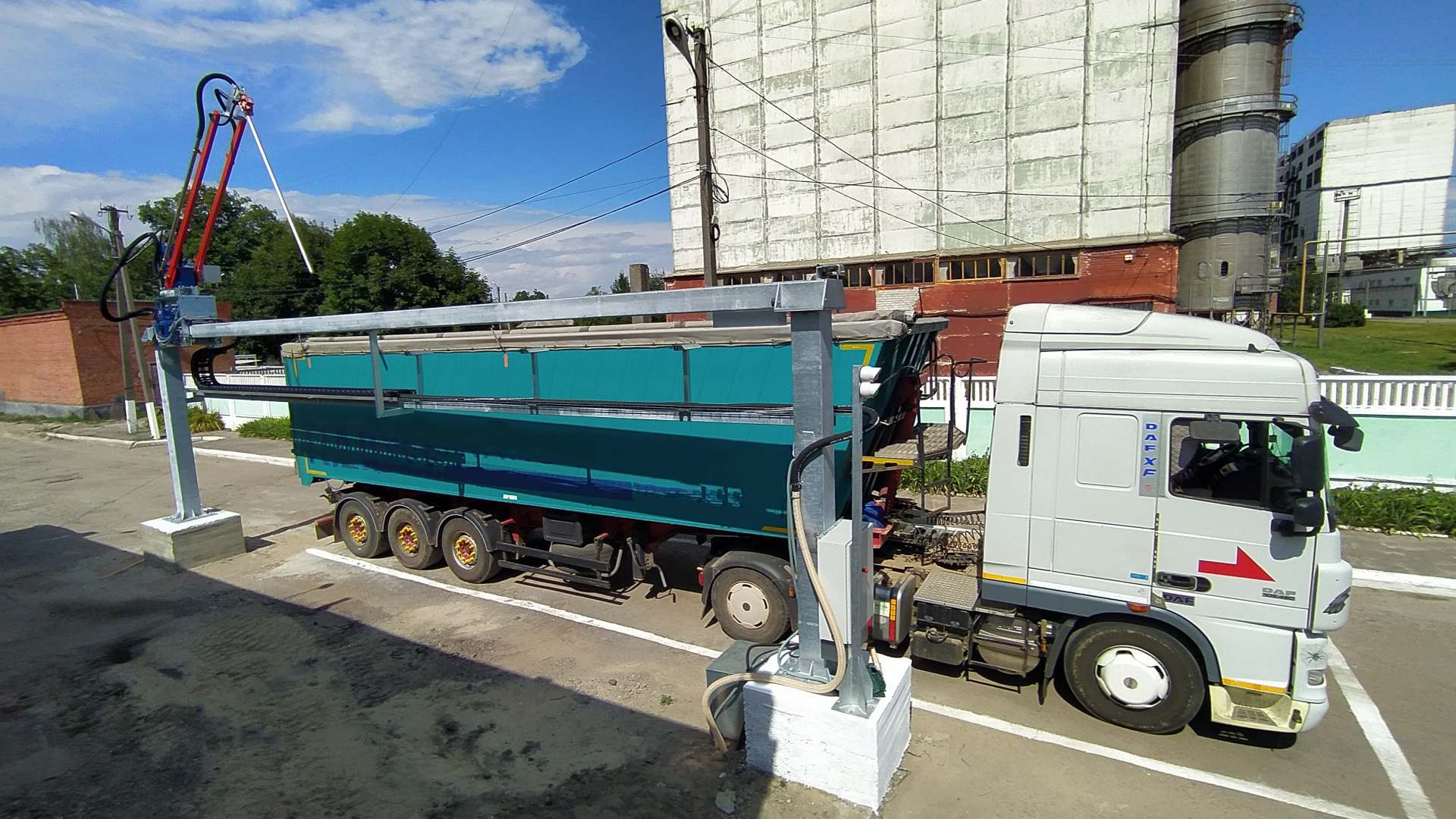

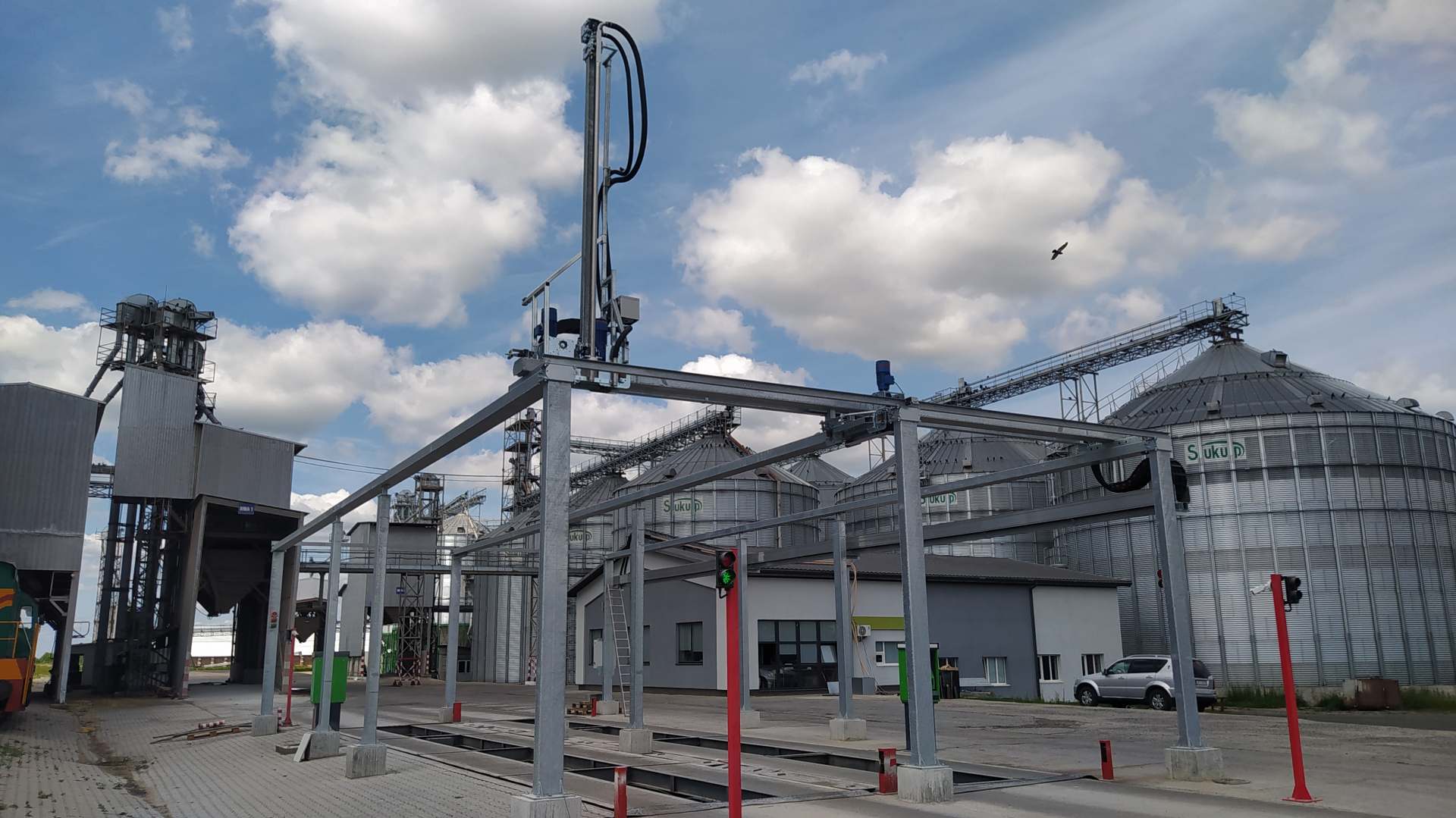

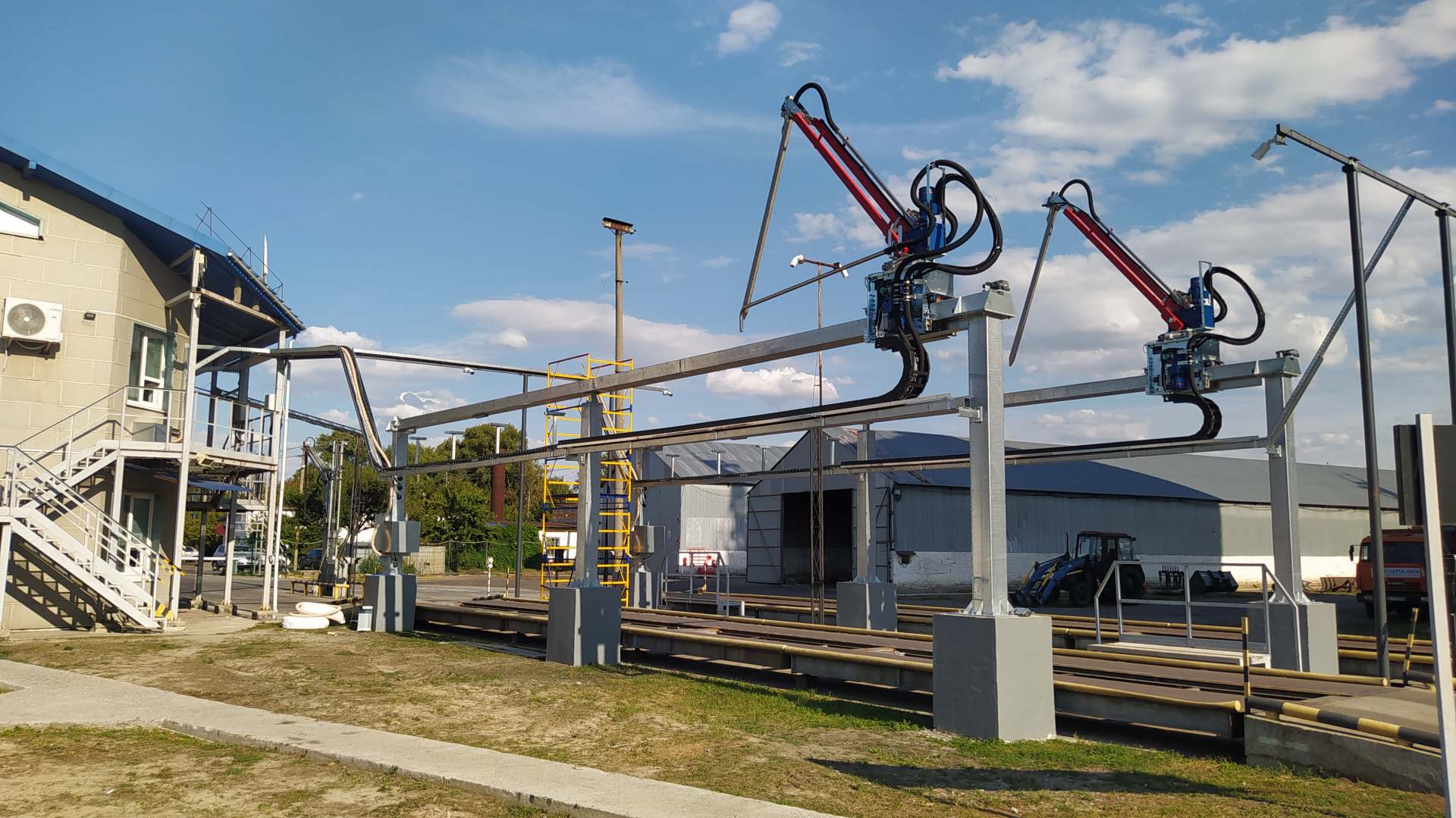

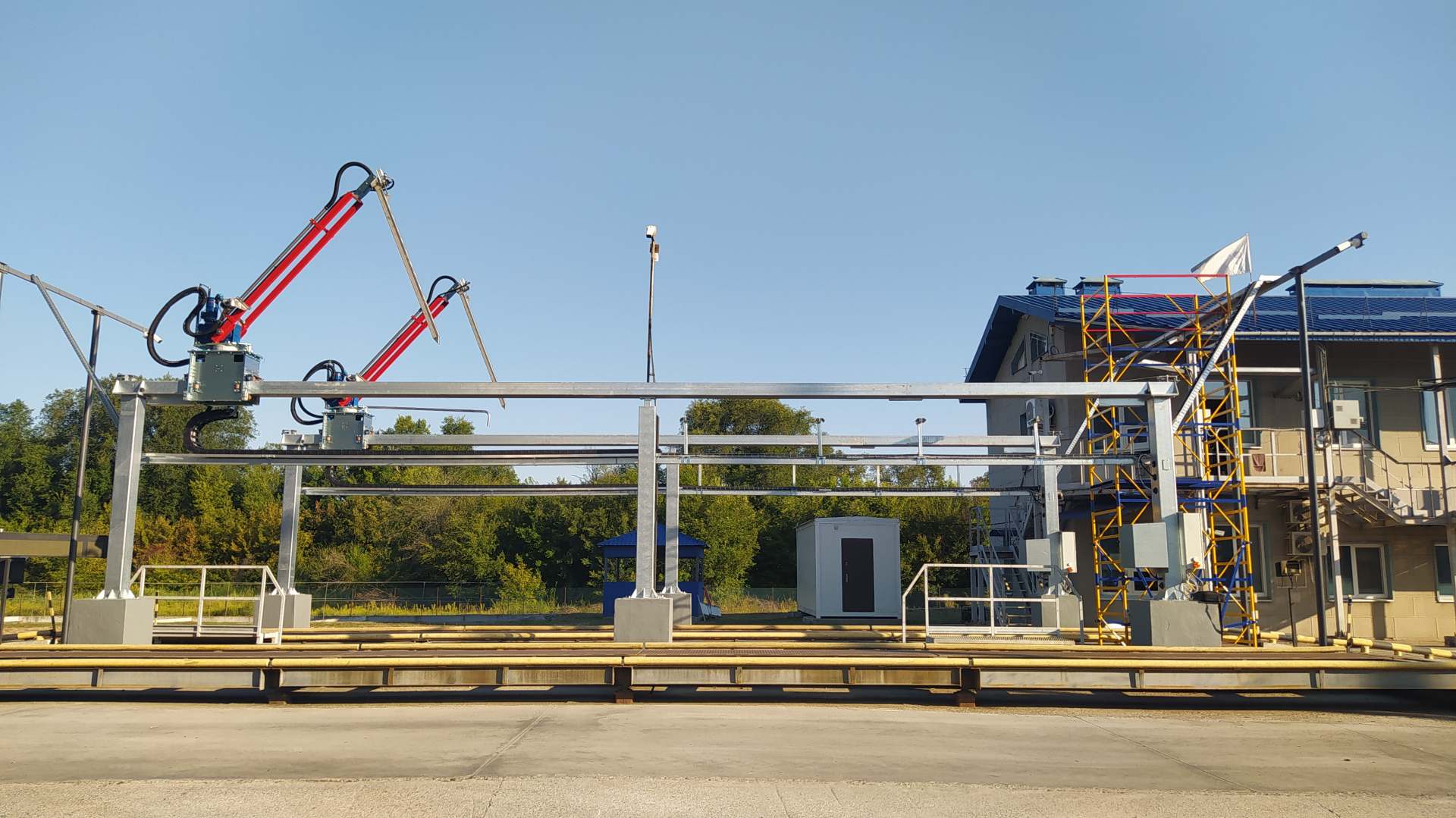

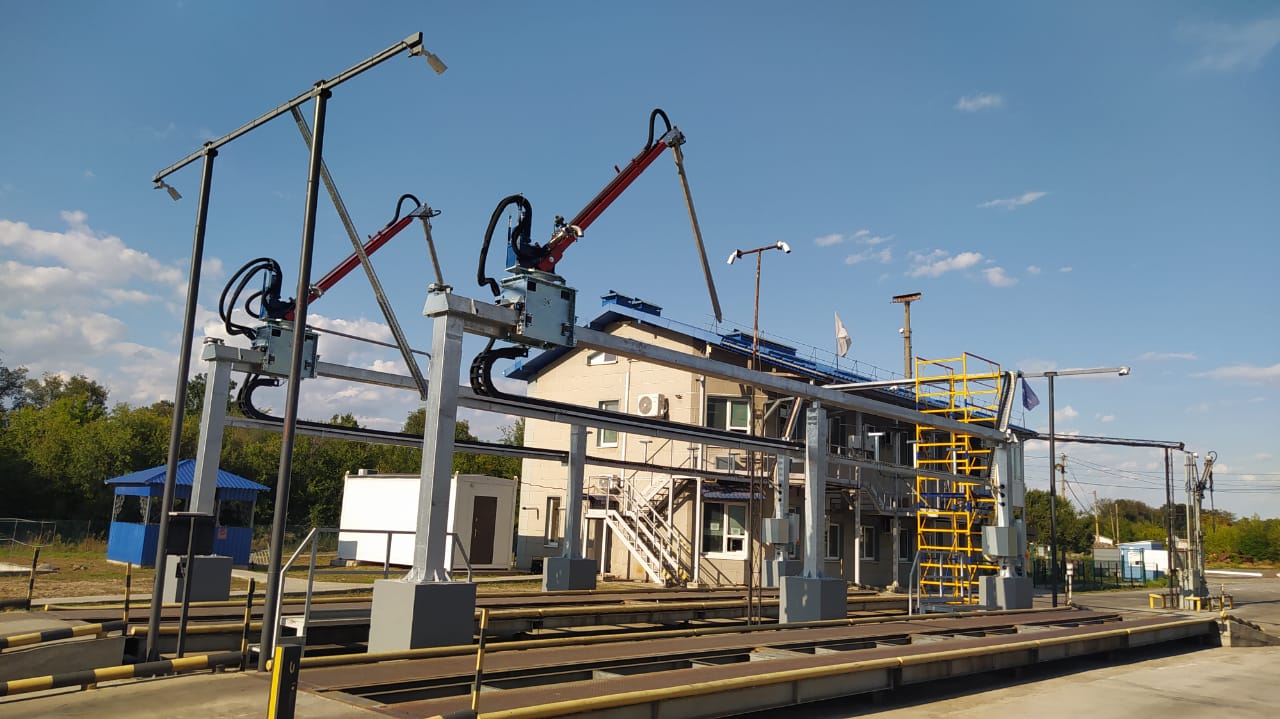

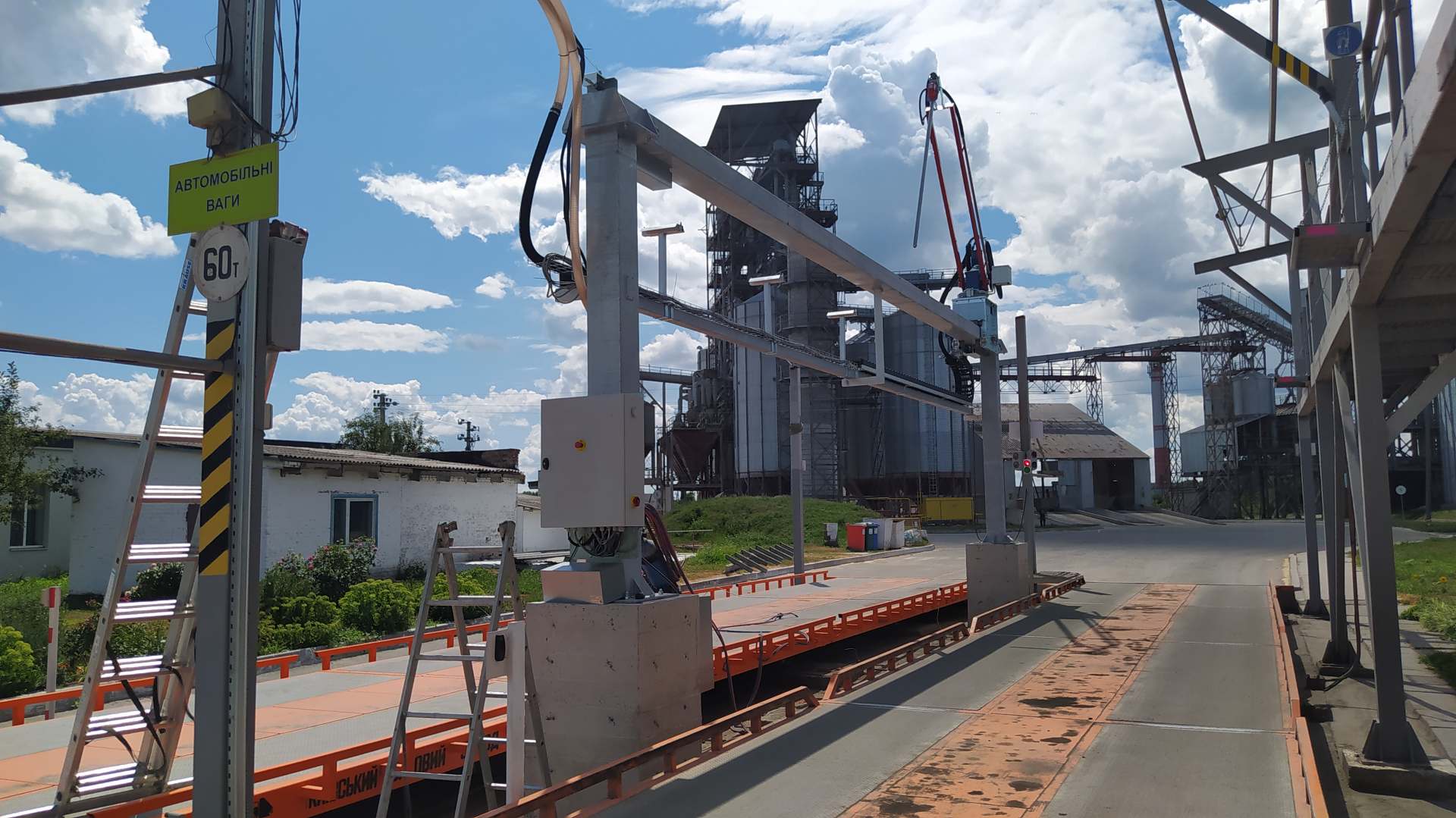

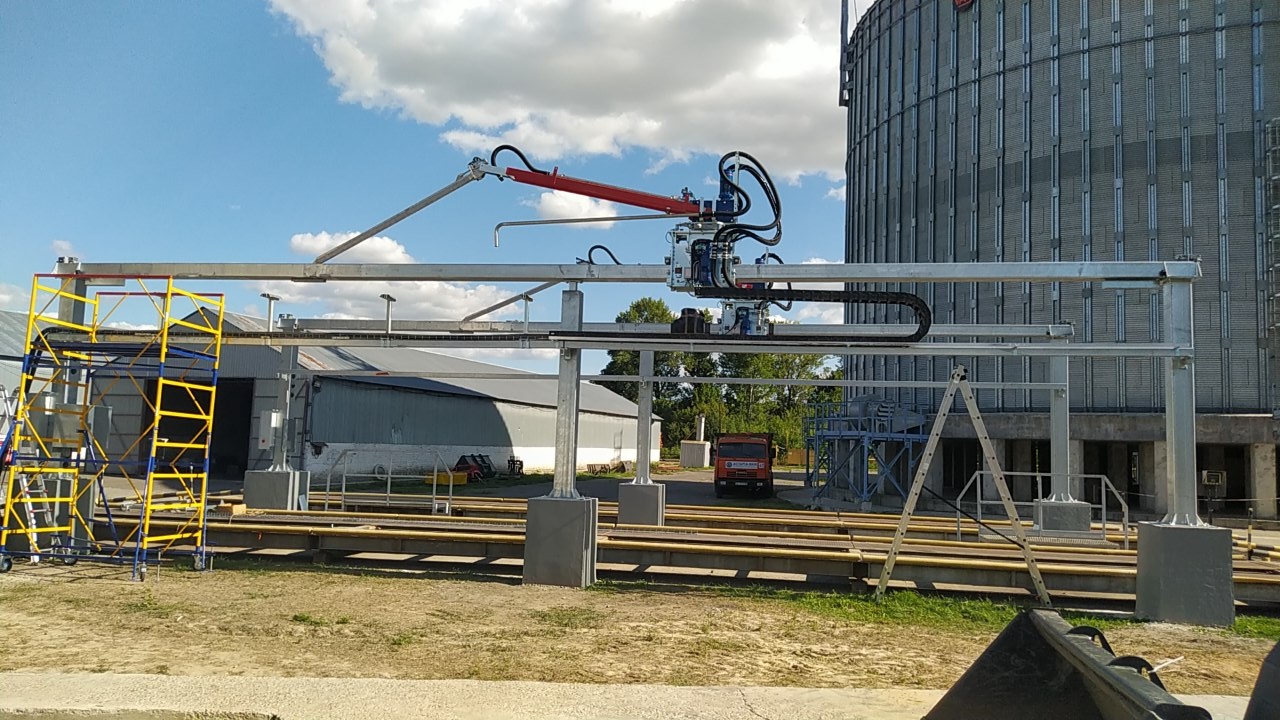

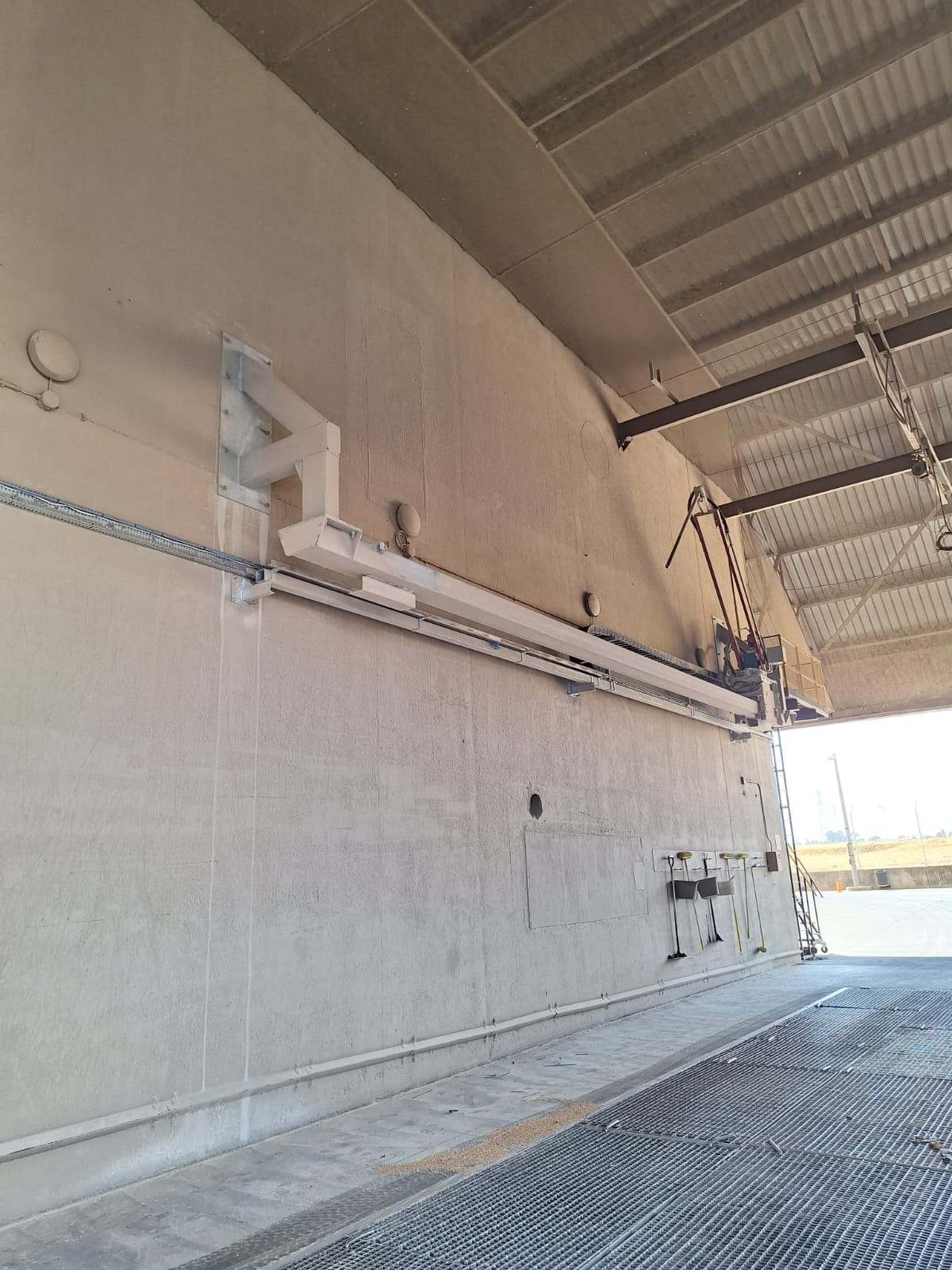

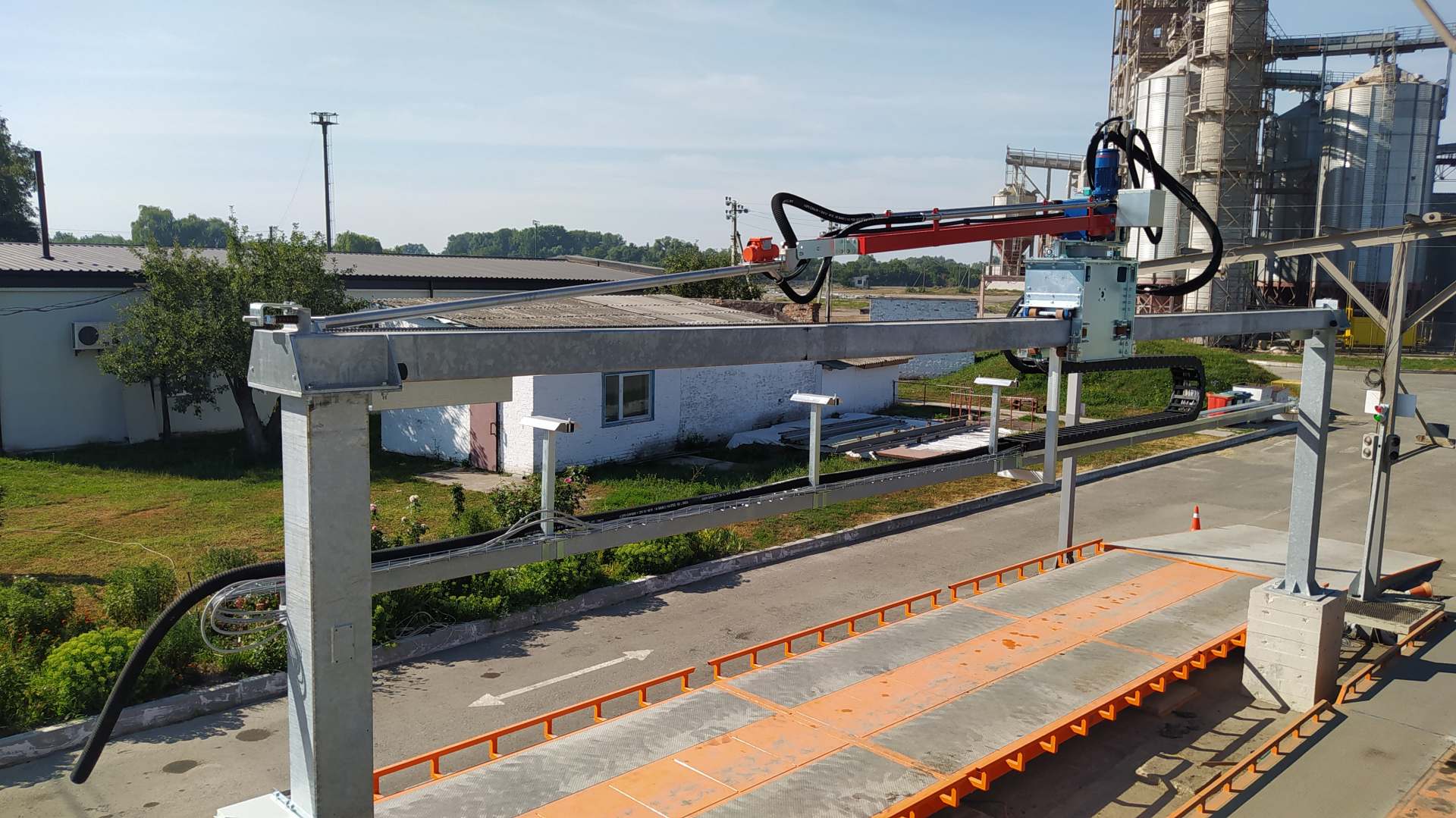

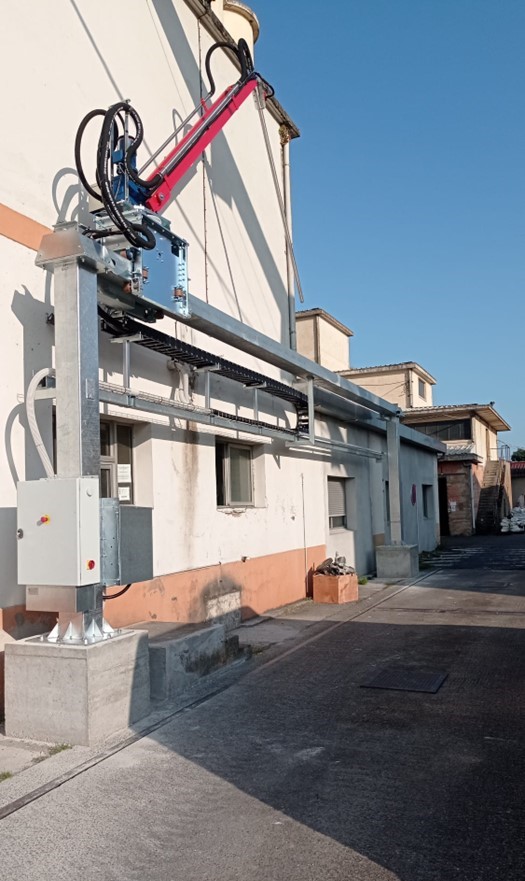

КОБРА - в зависимости от количества точек отбора проб мы получаем следующие результаты:
3 отбора по всей длине длинномера – 46 сек., 4 отбора – 56 сек., 6 отборов – 1мин 25 сек., 8 точек – 1 мин. 49 сек.
Все данные с учетом выдвижения из парковочного положения и переезда пробоотборника между точками отбора!

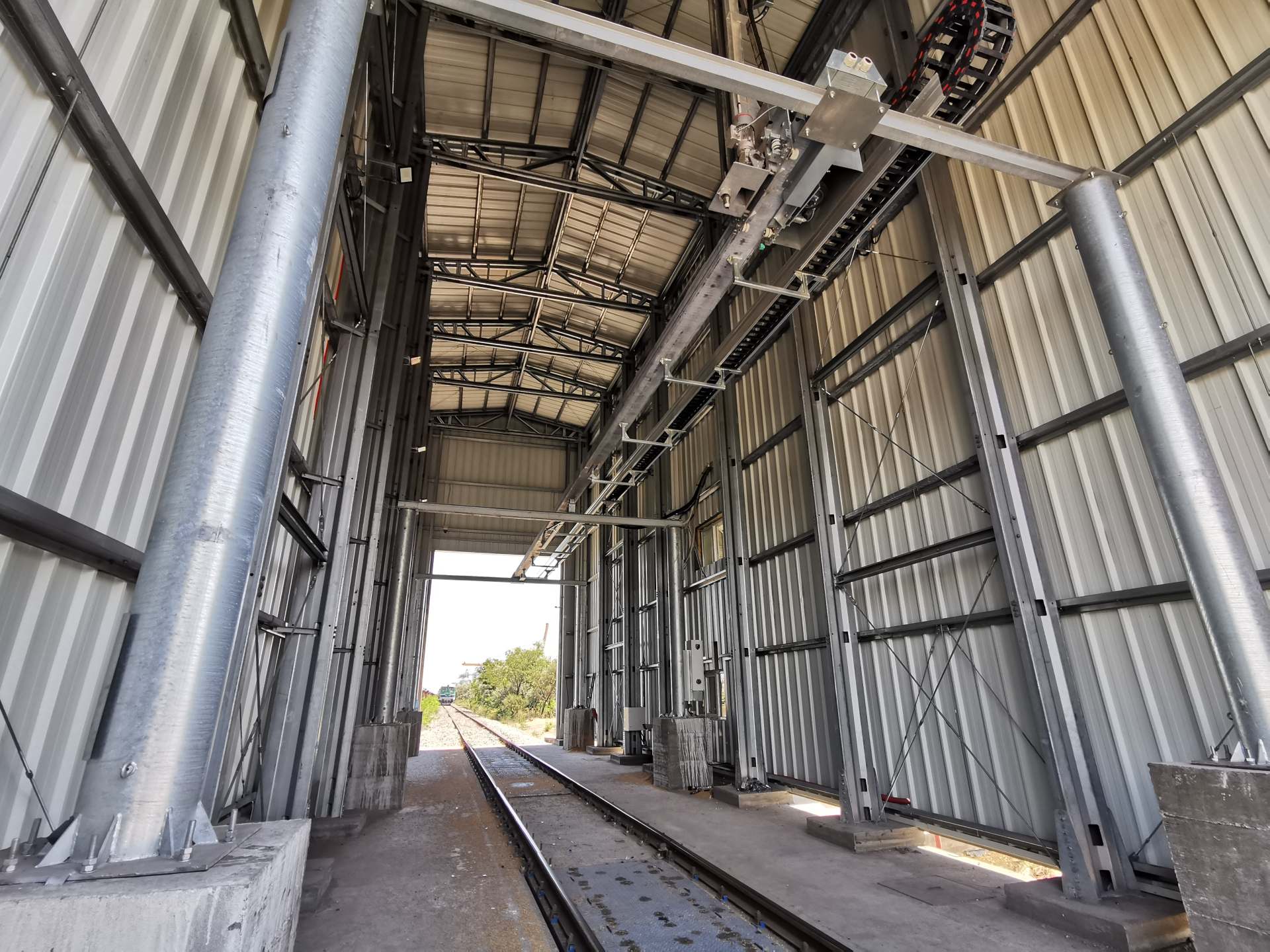

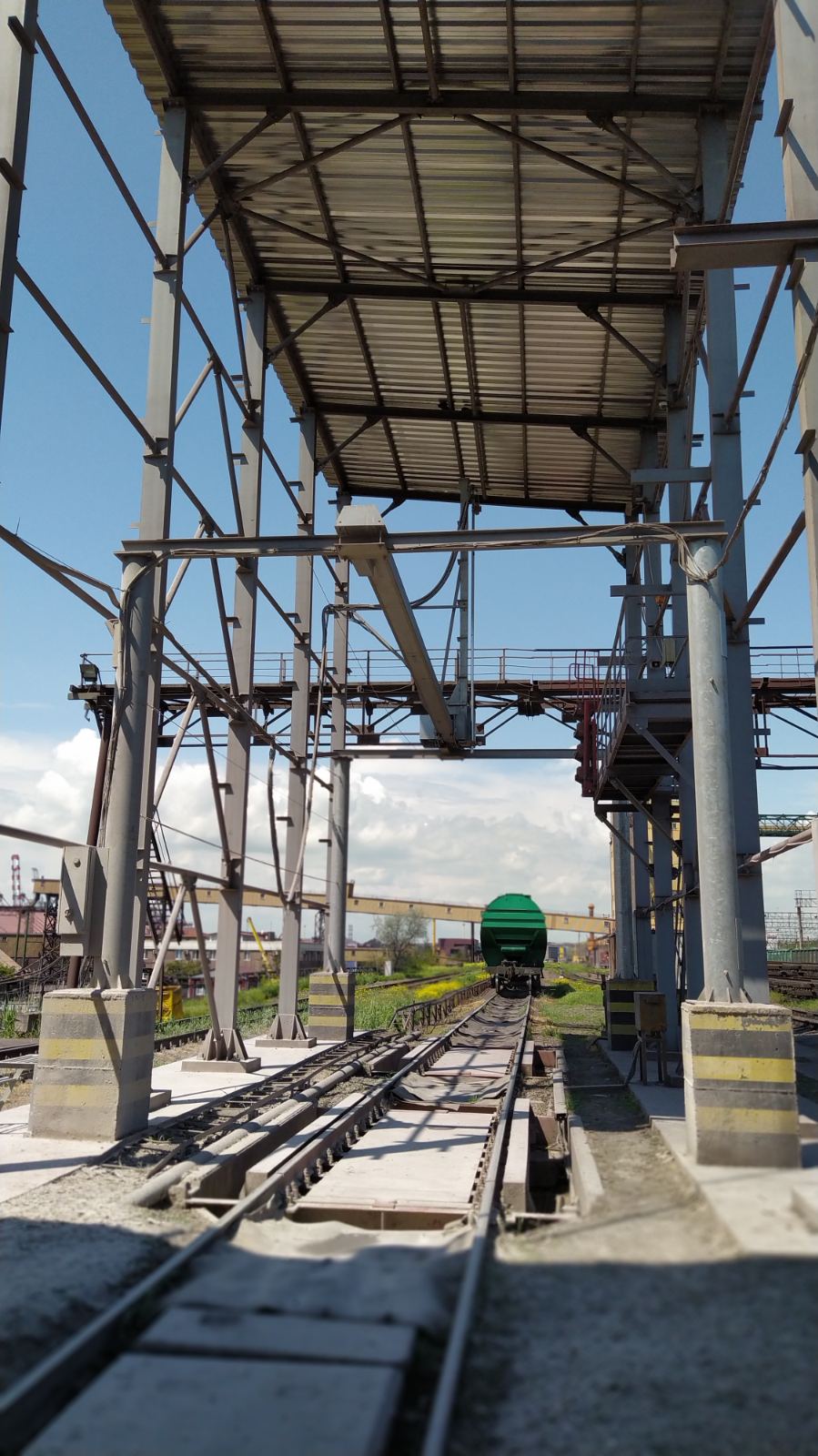

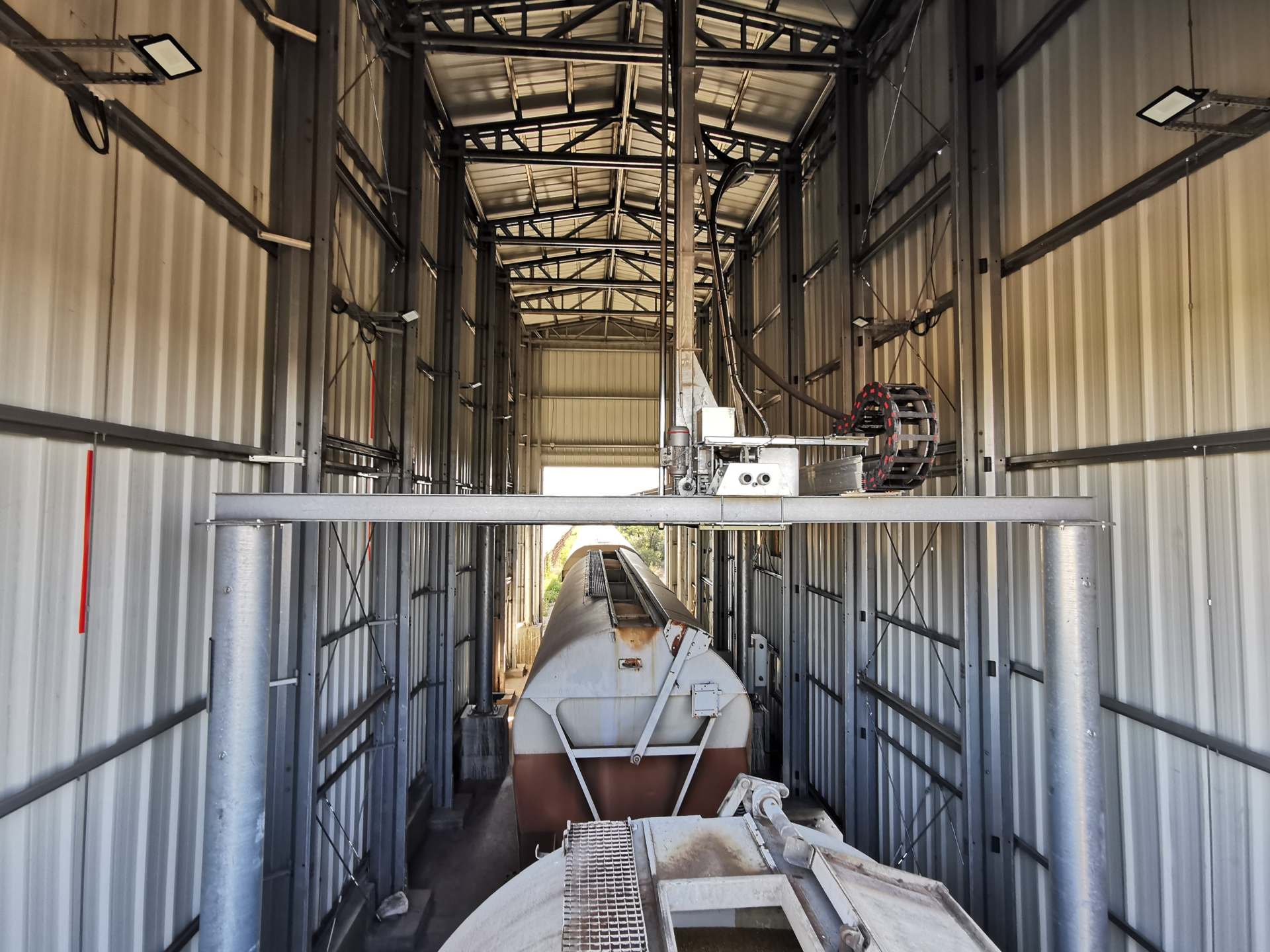

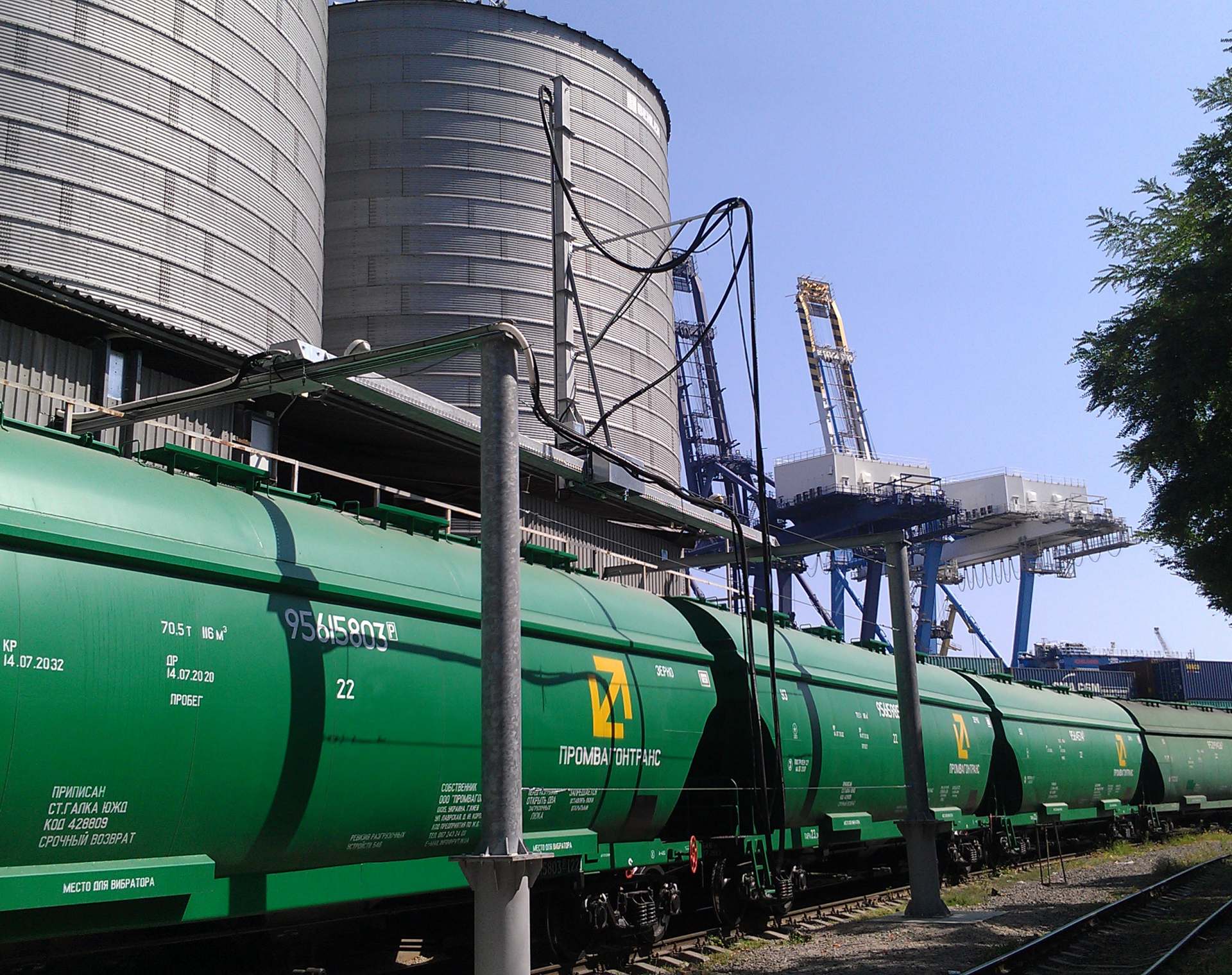

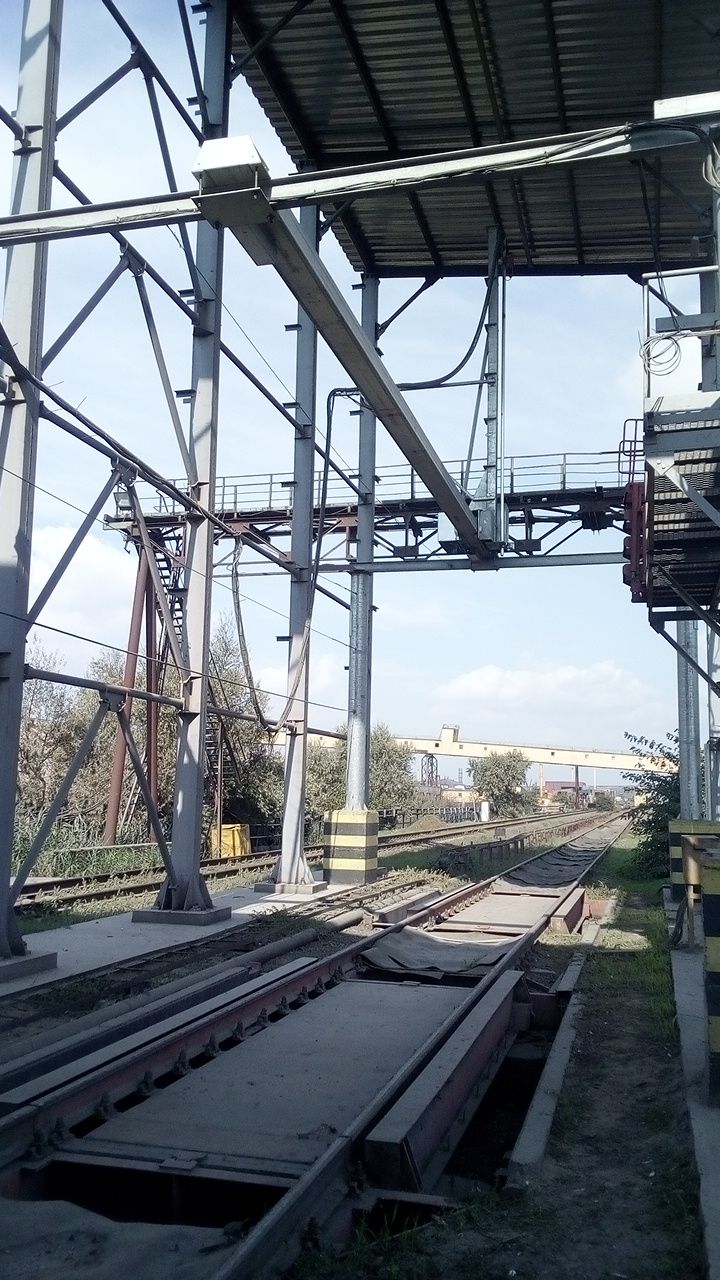

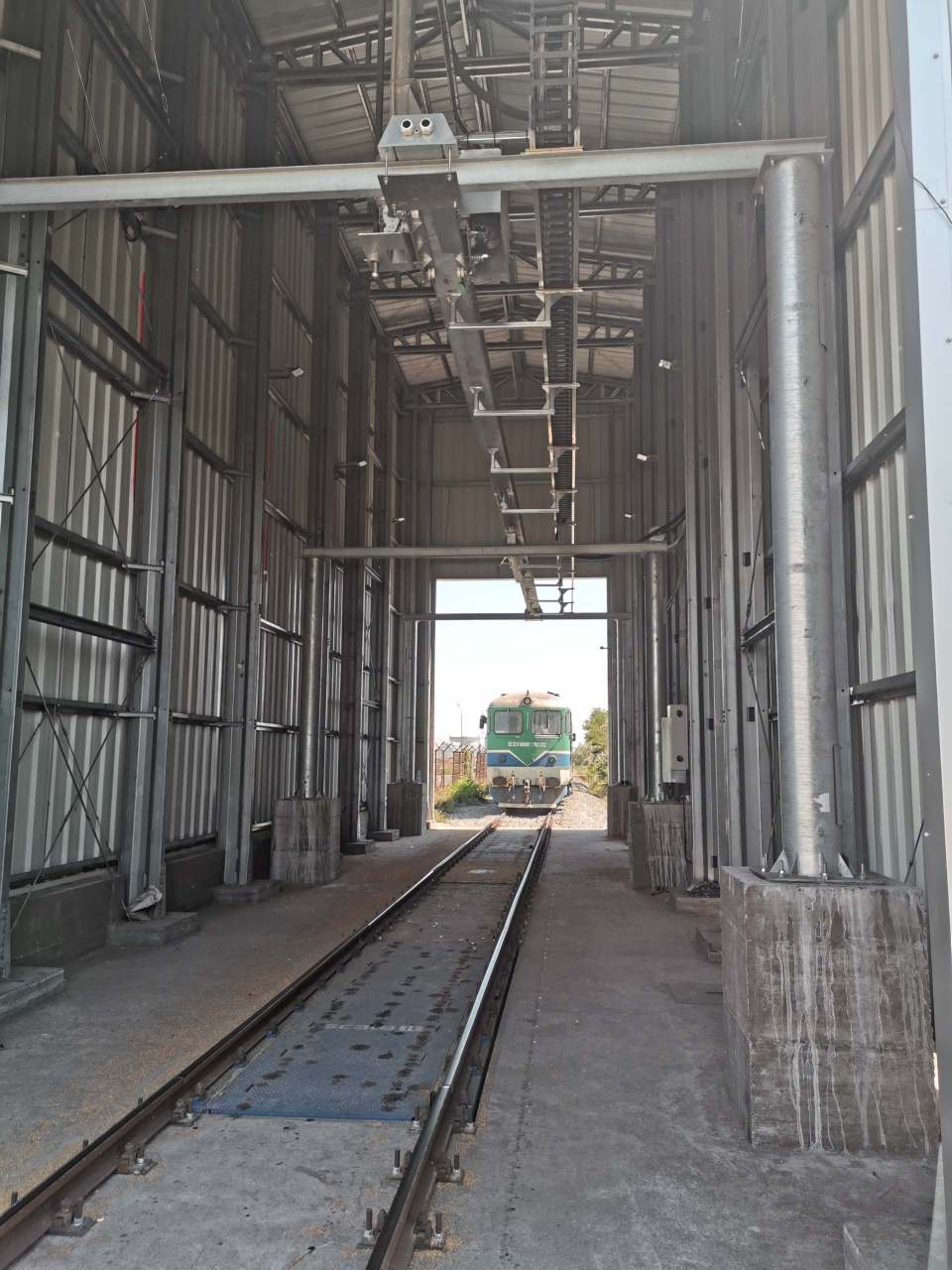

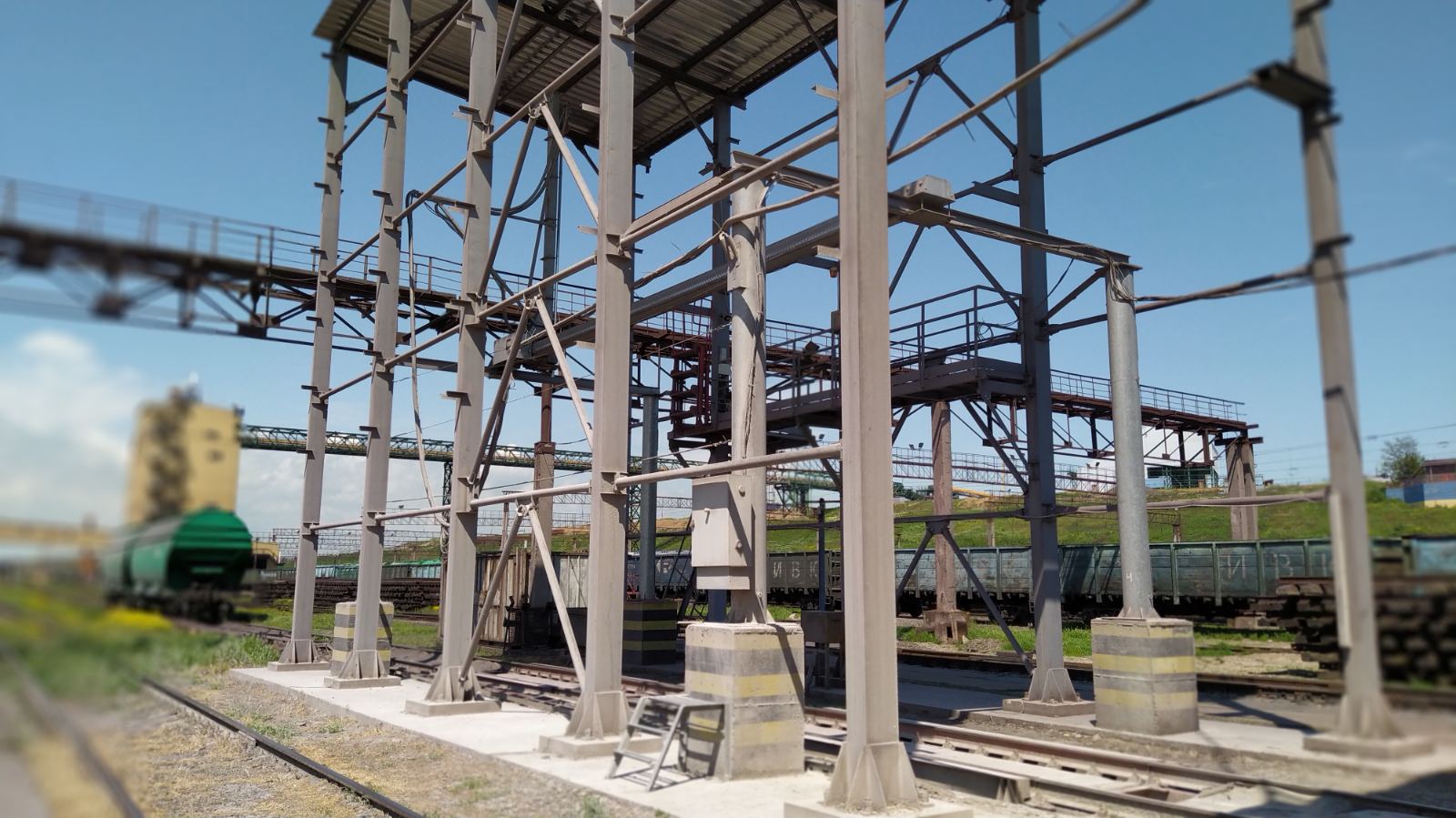

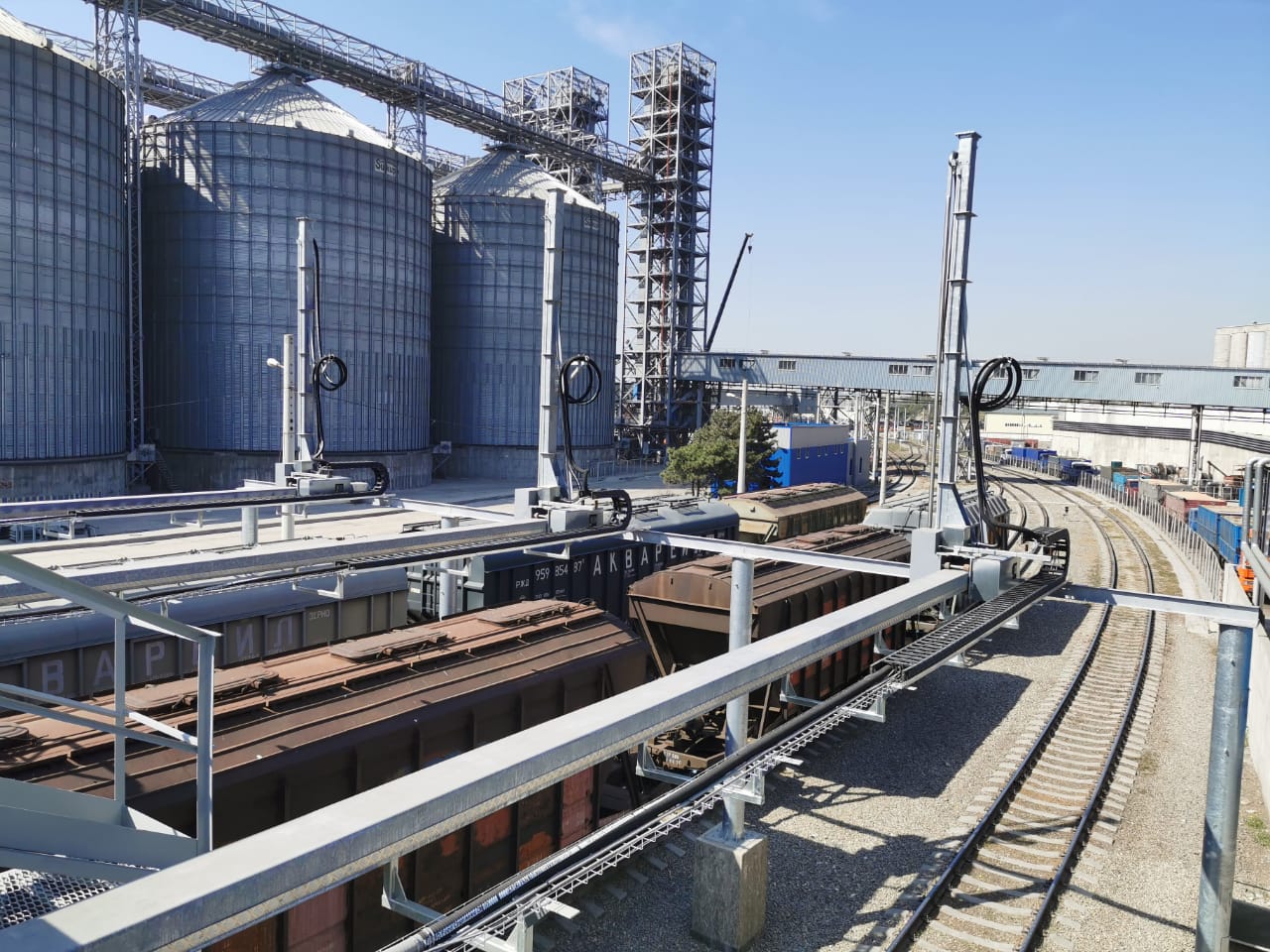

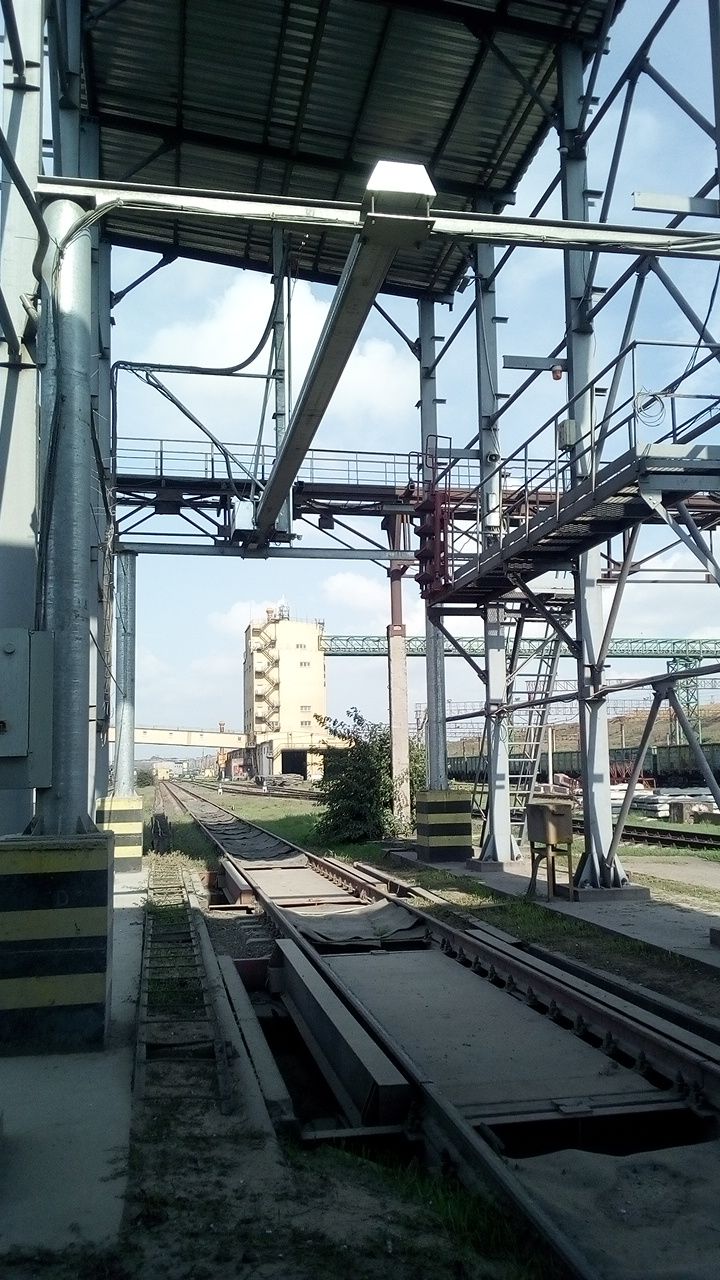

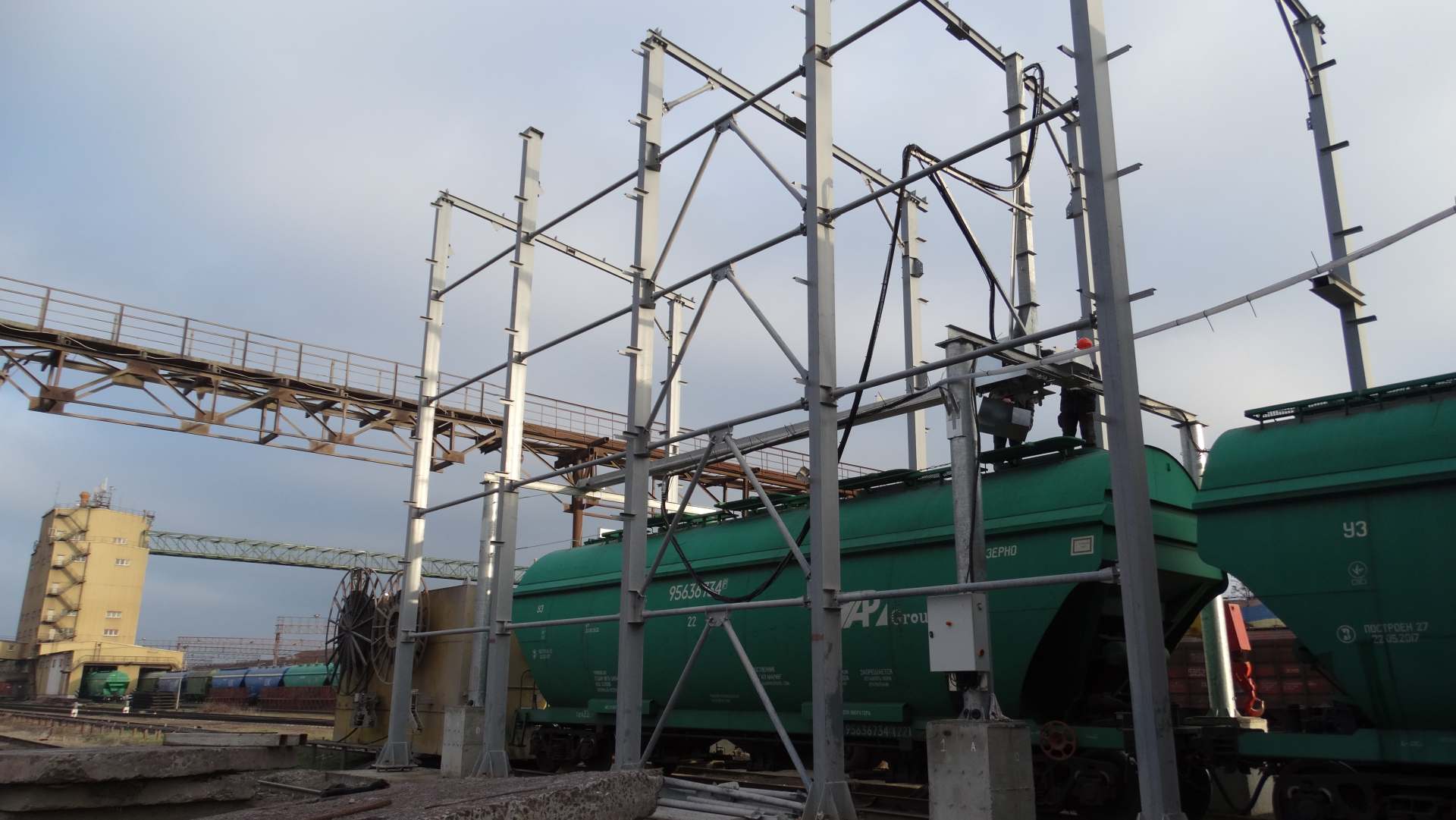

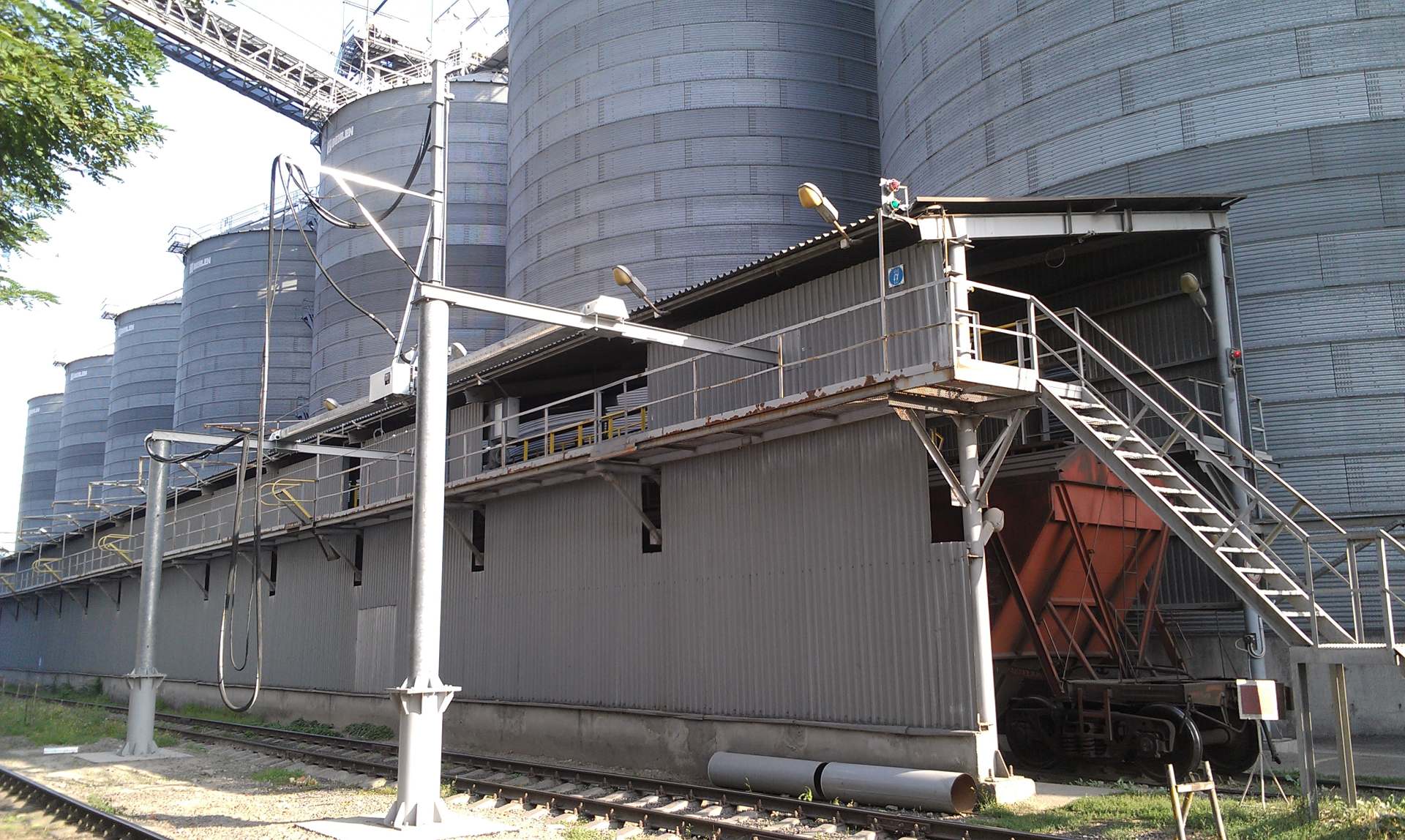

ХАМЕЛЕОН – отбор проб из 5 люков ж/д вагона - 1 мин. 50 сек. Все данные с учетом выдвижения
из парковочного положения и переезда пробоотборника между точками отбора!
ПРОПУСКНАЯ СПОСОБНОСТЬ ПРОБООТБОРНИКОВ TPLG
В 2-3 РАЗА ВЫШЕ ЧЕМ У КОНКУРЕНТОВ!

МНОГОФУНКЦИОНАЛЬНЫЙ ДЖОЙСТИКОВЫЙ ПУЛЬТ УПРАВЛЕНИЯ С TOUCH SCREEN ПАНЕЛЬЮ
позволяет не только управлять, но и настраивать множество параметров и функций пробоотборника, а так же диагностировать его работу.

НЕСКОЛЬКО УРОВНЕЙ АВТОМАТИЗАЦИИ ДЛЯ ВСЕХ МОДЕЛЕЙ ПРОБООТБОРНИКОВ:
- опции автоматического отбора проб;
- различные варианты комплектации и автоматизации приемных станций в лаборатории под задачи Заказчика;

ШИРОКИЙ ВЫБОР ОПЦИЙ,
позволяющих расширить функциональность и адаптировать пробоотборник под задачи Заказчика;

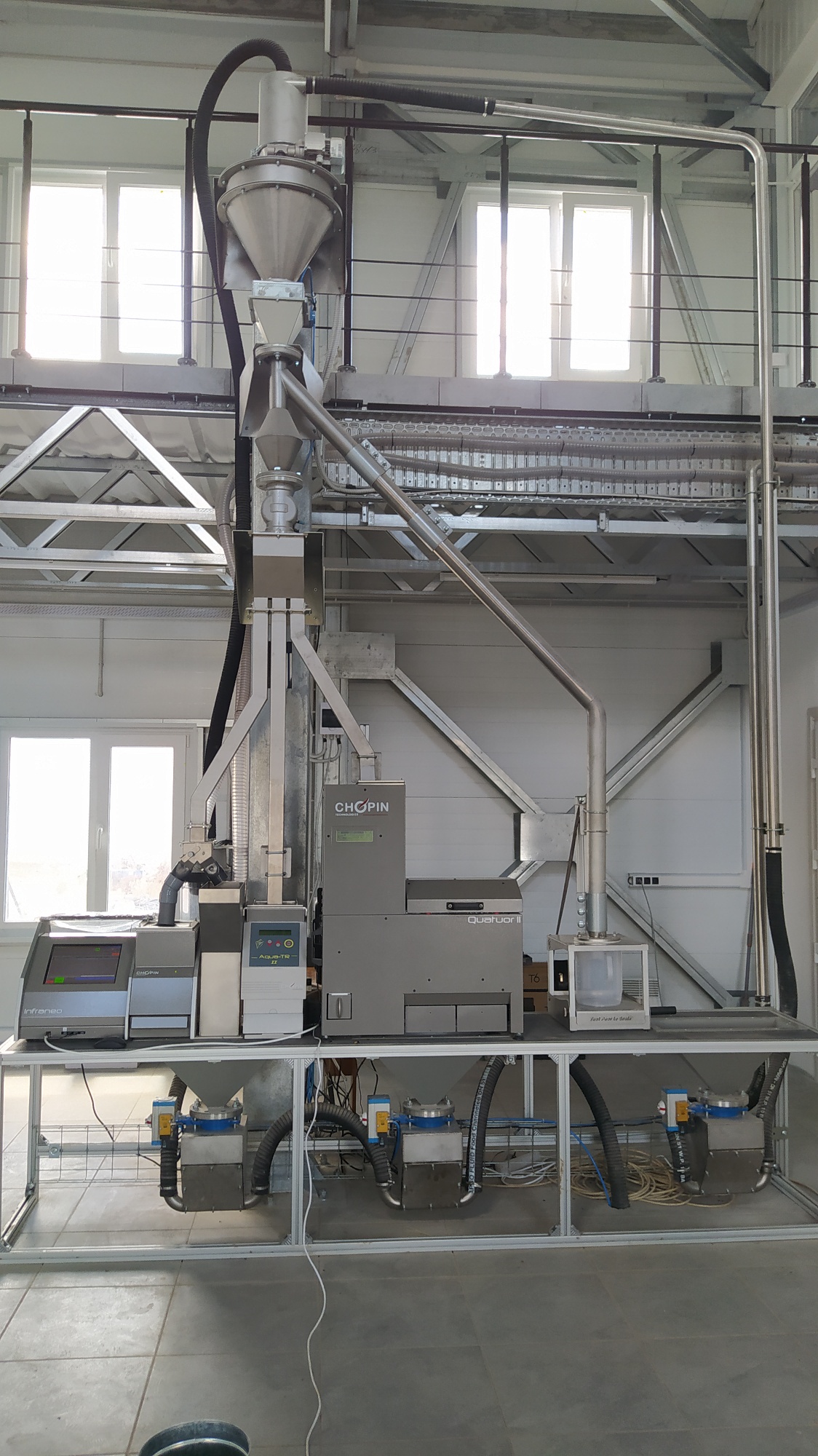

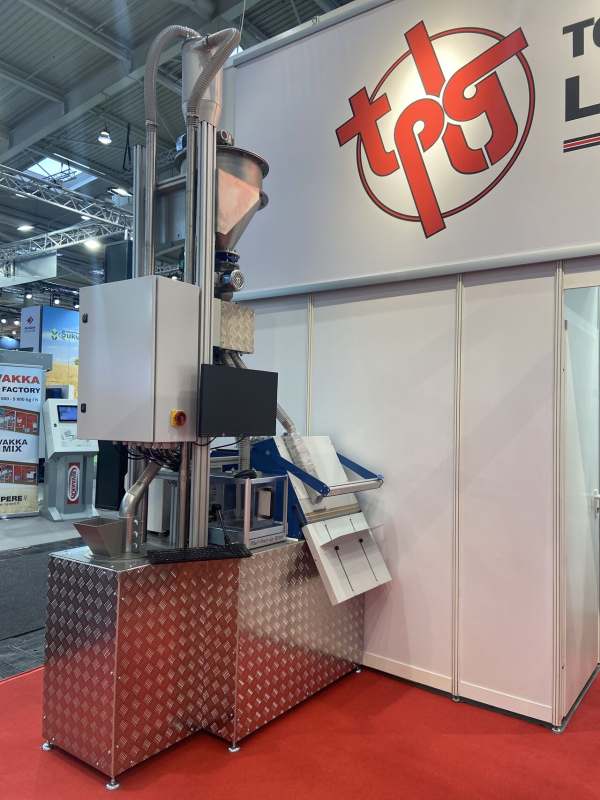

МАКСИМАЛЬНАЯ АВТОМАТИЗАЦИЯ ЛАБОРАТОРИИ - СИСТЕМА SARA:
Любой пробоотборник компании TPLG может быть легко подключен к автоматизированной системе отбора, распределения и анализа проб SARA. Всего 5-6 минут от старта отбора проб - и более 10 основных параметров качества зерна - в Вашем компьютере и ERP - системе. Таким образом Вы можете резко увеличить пропускную способность Вашей лаборатории и минимизировать человеческий фактор!
