Стационарные и
мобильные зерносушилки

ESMA – производитель оборудования для сушки зерновых культур, является одним из немногих итальянских компаний, которые предоставляют своим потребителям сорокалетний опыт в области сушки, а также ассортимент зерносушилок, способных удовлетворить самые разнообразные требования.

Технические характеристики и реализация каждой части являются залогом функциональности и надёжности. Сушилки обеспечивают идеальный выход высушенного продукта при выполнении ограниченного и безопасного вмешательства со стороны оператора.

На сегодняшний день умение сушить становится важным звеном в хранении зерновых культур. ESMA является синонимом надёжности, уважения к окружающей среде и к потребителю. Оборудование гарантирует сохранение органолептических свойств обрабатываемого продукта. Наши модели предназначены для сушки зерновых и масличных культур, по запросу - горелка может быть дизельной, газовой или метановой - сушилки приводятся в действие посредством карданной передачи или электрическим двигателем.



Зерносушилки Esma предназначены для сушки всех видов зерновых и масличных семян, а также и для сушки риса посредством внедрения особых модификаций, специально разработанных и протестированных для сушки этой деликатной зерновой культуры, нуждающейся в особой заботе..

Существуют разные модели мобильных зерносушилок Esma с габаритами BABY (модели ES40-60) - SMALL (модели ES90-150T) - MEDIUM (модели ES150F-270) и LARGE (модели ES300-650) в зависимости от грузоподъёмности, в стандартном исполнении они оснащены:

Стандартная комплектация:

  • Одинарной или двойной осью;
  • Загрузочный шнек Ø 150 - 200 - 250 - 300;
  • Центральный шнек Ø 273 - 368 - 450;
  • Регулируемые стабилизирующие опоры;
  • Двухступенчатая дизельная горелка;
  • Карданы с защитным устройством;
  • Генератор тока;
  • Двойной внутренний смеситель для более однородного продукта;
  • Уровни на шасси;
  • Наружная обшивка из нержавеющей стали;
  • Смотровая дверца;
  • Система ручной смазки с легкодоступными точками смазки при работающей машине;
  • Статическое устройство очистки на центральном шнеке с принудительным выталкиванием и сменными решётками;
  • Щит управления установленный на зерносушилке со всеми командами пуска/остановки и элементами контроля, такими как индикаторные лампочки систем безопасности и термостаты;
  • Смотровой мобильный мостик из алюминия;
  • Односторонняя разгрузка;
  • Топливный бак;
  • Решета с ячейкой 2,5 мм.

Наша стандартная версия может быть персонализирована Заказчиком в любой её части:

Дополнительное оборудование (опции):

  • Газовая или метановая горелка (стандартная или модулируемая);
  • Крыша сушилки ПВХ / Сталь AISI;
  • Дорожная сертификация оборудования в Италии до диаметра 3,60м., брызговики;
  • Электрический насос для заполнения бака;
  • Электропривод;
  • Электрический загрузочный и разгрузочный шнеки;
  • Телескопическое подъемное устройство 12/24В;
  • Двойная разгрузка;
  • Система автоматической смазки;
  • Промышленные опоры;
  • Панель управления с системой PLC или PLC с модемом;
  • Панель управления с системой Touchscreen или Touchscreen с модемом;
  • Система аспирации;
  • Электрический разгрузочный шнек;
  • Механизированное открытие разгрузочных заслонок;
  • ТЕПЛООБМЕННИК;
  • Решета с ячейкой 1,5 мм;
  • Загрузочный бункер разных размеров

СИСТЕМА АСПИРАЦИИ

ТЕПЛООБМЕННИК

СИСТЕМА КОНТРОЛЯ ВЛАЖНОСТИ

ПАНЕЛЬ PLC

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

Крыша сушилки ПВХ / Сталь AISI

Загрузочный бункер разных размеров






Устройство зерносушилки:

  1. 1. Центральный шнек;
  2. 2. Разгрузочный желоб;
  3. 3. 3агрузочный шнек;
  4. 4. Коническая зубчатая передача;
  5. 5. Вентилятор;
  6. 6. Горелка;
  7. 7. Рефрактор;
  8. 8. Смеситель;
  9. 9. Вкладыш подшипника;
  10. 10. Червячный редуктор;
  11. 11. Расширительный колпак;
  12. 12. Наружная обшивка из нержавеющей стали;
  13. 13. Статическое устройство очистки;
  14. 14. Отверстие для забора зерна на пробу;
  15. 15. Кардан с защитным устройством;
  16. 16. Регулируемые опоры;
  17. 17. Ременный привод;
  18. 18. Главный вал;
  19. 19. Щит управления;
  20. 20. Генератор тока;
  21. 21. Бак.

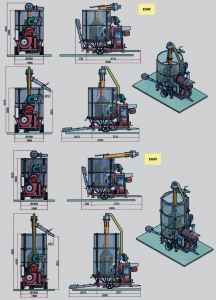

  • Зерносушилки ESMA - модели BABY (ES40-60) & SMALL (ES90-150T)

    ESMA BABY & SMALL  Чертеж  Ед. изм. ES40F ES60F ES60T ES90F ES100F ES120T ES135T ES150T
     Вместимость    м3

     MIN/МАХ

    4,3/5,9

     MIN/МАХ

    5,4/8,3

     MIN/МАХ

    5,4/8,3

     12

    14  16,5 18,5  20
      Вместимость    т  MIN/МАХ

    3,2/4,4

     MIN/МАХ

    4,1/6,1

      MIN/МАХ

    4,1/6,1

     9 10  12  13,5  15
     Высота при перевозке    м  3,54 3,63  3,63   4,05 4,45  4,47   4,47 4,47
     Высота цилиндра А  м  3,06   3,06  3,06   4,05 4,45  4,98  5,57  6,05
     Стандартная рабочая высота B  м  3,60 4,55  4,55   4,52 4,91  5,55  6,07  6,58
    Стандартная рабочая высота с системой аспирации м 4,51 5,58  5,58   5,75 5,75  6,05  6,78  7,28
     Высота разгрузочного желоба  м 2,8  3,87  3,87    3,80 2,9  3,70  4,05  4,53
    Ширина     м 1,93  1,93 1,93  2,50  2,50  2,50  2,50  2,50
    Стандартная длина  E  м  3,48   3,48 3,48  4,93  4,93  4,93  4,93  4,93
    Длина с бункером 1х2,6м  F  м  //////  //////  //////  8,14  8,14  8,14  8,14  8,14
    Длина с загрузочным шнеком G м  5,28  5,28  5,28  7,3  7,3  7,3  7,3  7,3
    Вентилятор   м3/час  14.000  18.000  18.000  30.000  32.000 35.000  37.000  42.000
    Горелка   Ккал/ч 350.000  450.000  450.000  500.000 600.000  650.000  700.000  800.000

     Производительность

    с 25% до 14%

      т/24ч  MIN/МАХ

    16/22

     MIN/МАХ

    21/31

     MIN/МАХ

    21/31

     45  50 60  67,5  75
     Потребляемая мощность ВОМ    лс  30 40  40   45  50  55  60  65
     Электрический двигатель    кВт  12  15 15   22  22  30  30  30
  • Зерносушилки ESMA - модели MEDIUM (ES150F-270)

    ESMA MEDIUM  Чертеж  Ед. изм. ES150F ES190T ES220T ES165F ES225T ES240T ES270T
     Вместимость    м3 20,5 26 29 22,5 30 32,5 36
      Вместимость    т 15 19 21,5 16,5 22,5 24 27
     Высота при перевозке    м 4,49 4,49 4,49 4,5 4,5 4,5 4,5
     Высота цилиндра А  м 4,49 5,55 6,00 4,5 5,72 6,2 6,7
     Стандартная рабочая высота B  м 5,15 6,21 6,71 5,20 6,46 6,74 7,23
    Стандартная рабочая высота с системой аспирации м 6,06 6,93 7,73 5,94 7,15 7,45 7,92
     Высота разгрузочного желоба  м 2,80 4,05 4,54 4,00 4,20 4,50 4,90
    Ширина     м 3,00 3,00 3,00 3,20 3,20 3,20 3,20
    Стандартная длина  E  м 5,62 5,62 5,62 5,80 5,80 5,80 5,80
    Длина с бункером 1х2,6м  F  м 8,78 8,78 8,78 9,14 9,14 9,14 9,14
    Длина с загрузочным шнеком G м 7,57 7,57 7,57 7,75 7,75 7,75 7,75
    Вентилятор   м3/час 45.000 50.000 60.000 47.000 65.000 70.000 75.000
    Горелка   Ккал/ч 900.000 1.000.000 1.050.000 950.000 1.050.000 1.100.000 1.300.000

     Производительность

    с 25% до 14%

      т/24ч 75 95 107,5 82,5 112,5 120 135
     Потребляемая мощность ВОМ    лс 65 70 80 70 85 90 95
     Электрический двигатель    кВт 30 37 45 37 45 50 55

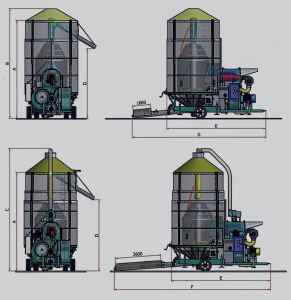

  • Зерносушилки ESMA - модели LARGE (ES300-650)

    ESMA LARGE  Чертеж  Ед. изм. ES300T ES350F ES350F ES420F ES480F ES525F ES555F ES650F
     Вместимость    м3 40 46,5 46 56,5 64 70 74 85
      Вместимость    т 30 35 35 42 48 52,5 55,5 65
     Высота при перевозке    м 4,55 4,55 4,55 4,55 4,55 4,55 4,55 4,55
     Высота цилиндра А  м 5,90 6,50 6,20 6,70 7,60 8,10 8,60 8,80
     Стандартная рабочая высота B  м 6,80 7,45 6,85 7,90 8,78 9,23 9,78 9,95
    Стандартная рабочая высота с системой аспирации м 7,59 8,17 7,75 8,70 9,63 10,01 10,60 10,80
     Высота разгрузочного желоба  м 4,05 5,08 4,07 5,07 5,95 6,40 7,10 7,50
    Ширина     м 3,60 3,60 4,02 4,02 4,02 4,02 4,02 4,56
    Стандартная длина  E  м 6,60 6,60 7,15 7,15 7,15 7,15 7,15 7,95
    Длина с бункером 1х2,6м  F  м 10,50 10,50 10,80 10,80 10,80 10,80 10,80 11,20
    Длина с загрузочным шнеком G м 9,10 9,10 9,25 9,25 9,25 9,25 9,25 9,20
    Вентилятор   м3/час 80.000 85.000 85.000 95.000 105.000 110.000 115.000 120.000
    Горелка   Ккал/ч 1.300.000 1.300.000 1.300.000 1.350.000 1.400.000 1.450.000 1.500.000 1.500.000

     Производительность

    с 25% до 14%

      т/24ч 150 175 175 210 240 262,5 277,5 325/390
     Потребляемая мощность ВОМ    лс 110 120 120 125 145 150 155 170
     Электрический двигатель    кВт 60 65 65 70 75 80 85 100
